Назначение и область применения

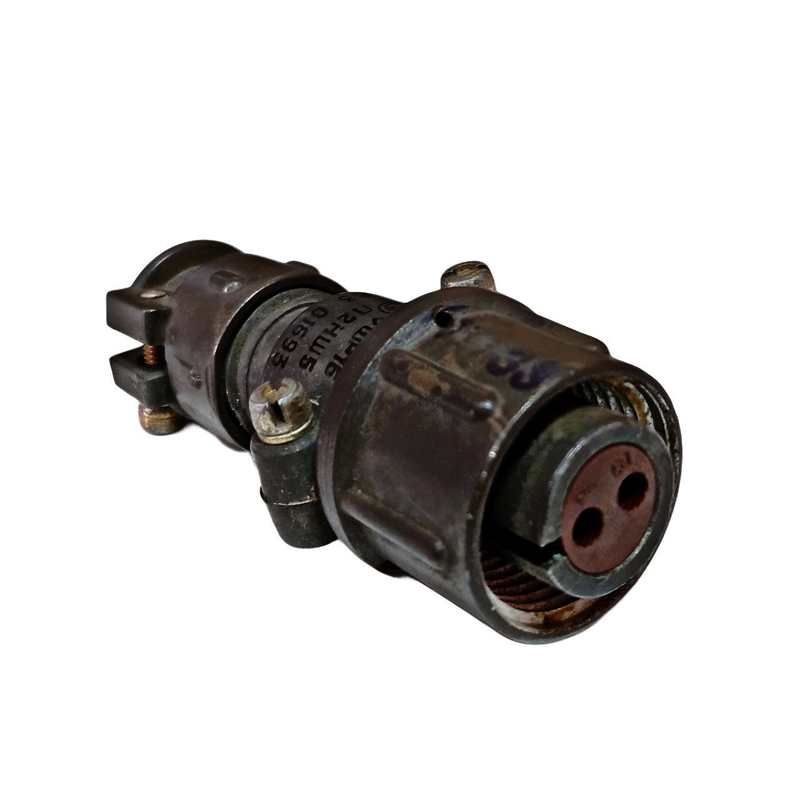

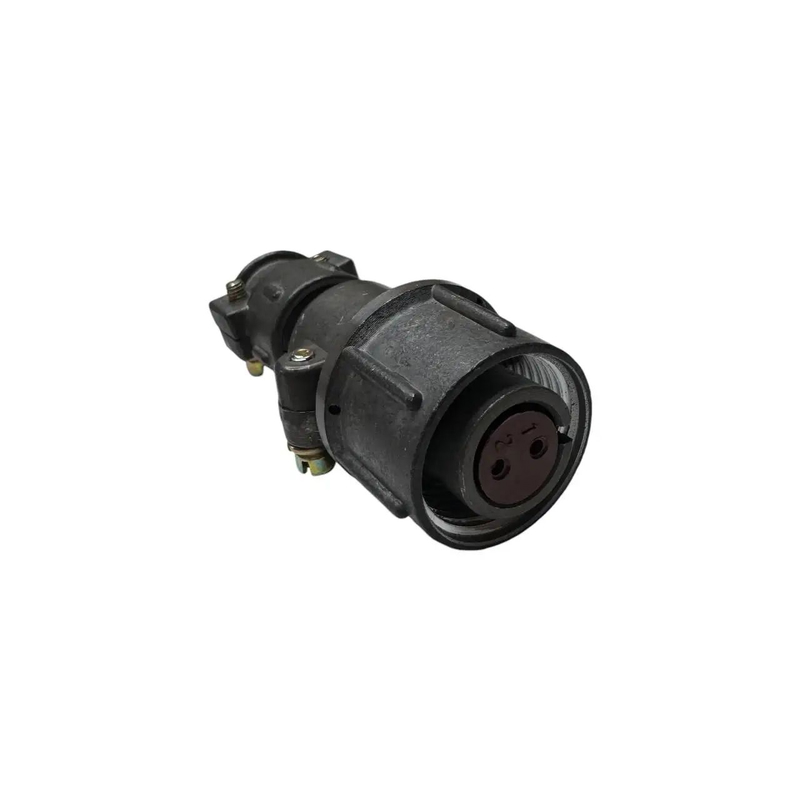

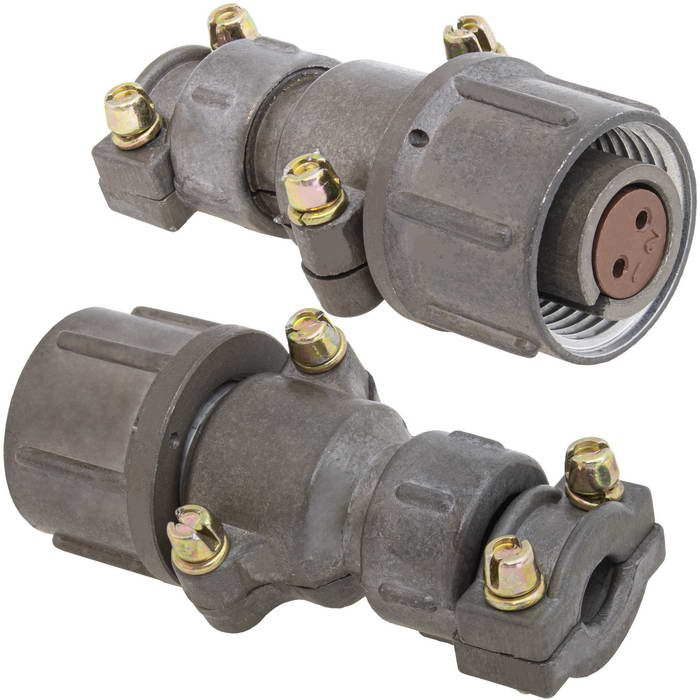

Разъем ШР16П2НШ/1 (артикул 8923) представляет собой кабельную негерметичную розетку серии ШР с двумя контактами, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие служит разъединяемым электрическим соединителем в цепях постоянного и переменного тока с частотой до 3 МГц. Основная задача розетки — обеспечение надежного присоединения кабеля к устройству с возможностью многократного сочленения и расчленения.

Конструкция предусматривает прямой патрубок под неэкранированный кабель, что упрощает монтаж и делает разъем удобным для применения в стационарных и передвижных установках. Изделие востребовано в измерительной технике, блоках питания, системах управления и коммутации, а также в различных низкочастотных трактах радиоэлектронного оборудования.

Конструктивные особенности и технические характеристики

Корпус розетки выполнен из металла, в качестве материала обычно используется алюминиевый сплав, что обеспечивает механическую жесткость и защиту внутренних элементов от внешних воздействий. Изолятор изготовлен из пластмассы и формирует надежное разделение контактных цепей. Конструкция включает два контакта диаметром 1,5 мм, которые подходят для подключения как токовых, так и низкочастотных сигнальных цепей.

Электрические параметры изделия:

• рабочее напряжение — до 850 В постоянного или переменного тока;
• суммарный рабочий ток на разъем — до 20 А;
• рабочий ток на каждый контакт — около 10 А;
• диапазон рабочих температур окружающей среды — от –60 °C до +60 °C;
• кратковременно допустимая температура нагрева контактов — до +110 °C.

Изделие выдерживает несколько сотен циклов сочленения и расчленения, сохраняя стабильные электрические характеристики. При соблюдении условий хранения срок сохраняемости составляет порядка 10–15 лет.

Монтаж и эксплуатация

Розетка ШР16П2НШ/1 предназначена для установки на кабель с неэкранированной оболочкой. Прямой патрубок корпуса обеспечивает аккуратный ввод проводов и их фиксацию без дополнительных переходных элементов. При монтаже следует учитывать диаметр контактов 1,5 мм и подбирать ответные части разъема соответствующего типоразмера.

Благодаря широкому температурному диапазону и устойчивости к многократным переключениям изделие подходит для эксплуатации в аппаратуре, работающей в сложных климатических условиях. Разъем не является герметичным, поэтому его применение целесообразно внутри корпусов оборудования или в помещениях с контролируемой влажностью.

Соединитель обеспечивает уверенную коммутацию цепей постоянного и переменного тока с частотой до 3 МГц и может использоваться в составе блоков питания, распределительных устройств и связной аппаратуры. Простая и надежная конструкция делает розетку удобным решением как при ремонте существующего оборудования, так и при разработке новых устройств.
