Назначение

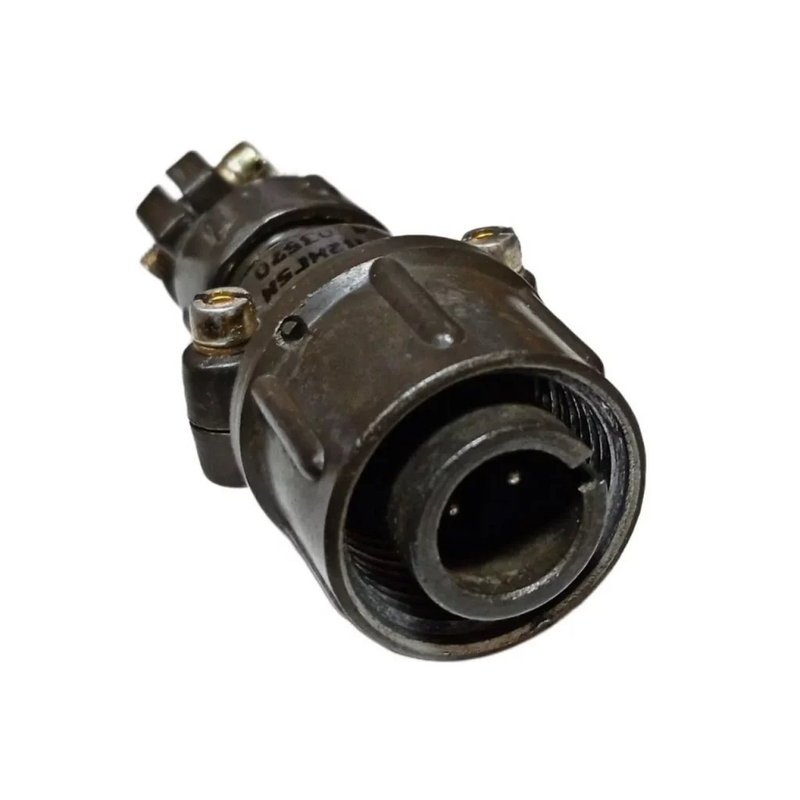

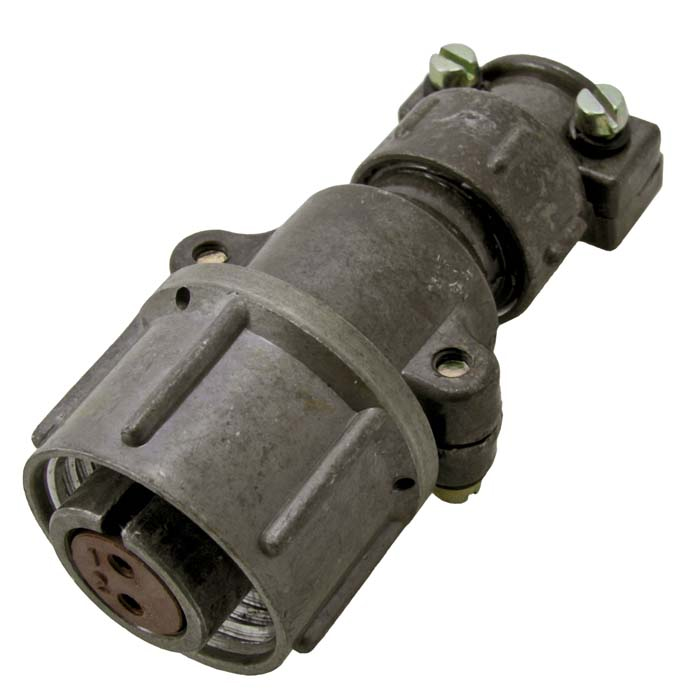

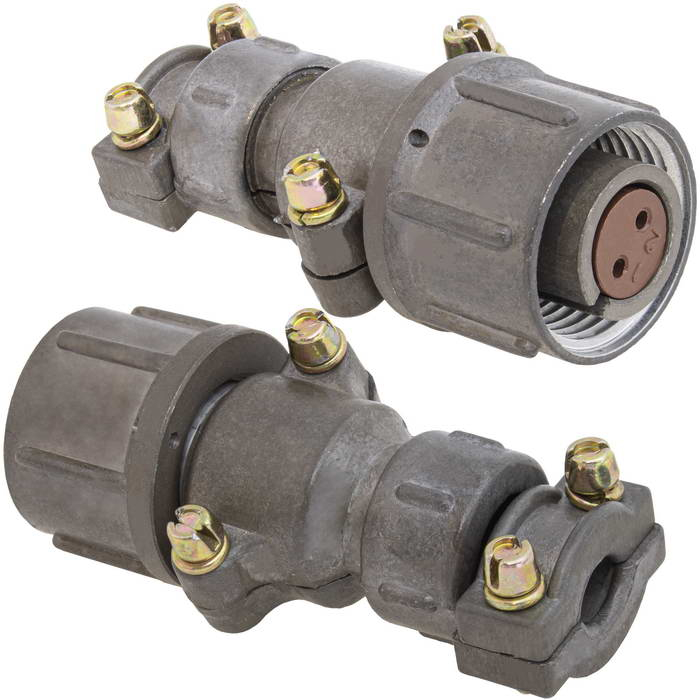

ШР16П2НШ-Б — кабельная розетка серии ШР, относящейся к цилиндрическим низкочастотным соединителям общего назначения. Изделие представляет собой вариант или модификацию разъема ШР16П2НШ5 (коннектор «5») и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Разъем применяется там, где требуется негерметичное соединение кабеля с ответной частью посредством резьбового сочленения и одношпоночной поляризации корпусов, а монтаж выполняется пайкой. Розетка рассчитана на неэкранированный кабель с прямым патрубком.

Подтверждённые особенности

Конструкция и параметры изделия определяются маркировкой ШР16П2НШ-Б и приведёнными данными:

• Тип: кабельная розетка серии ШР, негерметичное исполнение.
• Число контактов: 2.
• Диаметр контактов: 1,5 мм.
• Диаметр прохода патрубка: 20 мм.
• Патрубок: прямой, под неэкранированный кабель, с гайкой.
• Сочетание контактов: «5».
• Сочленение: резьбовое, поляризация корпусов одношпоночная.
• Монтаж: пайкой.
• Рабочий ток: до 10 А на контакт, до 20 А на соединитель в целом.
• Сопротивление контакта: не более 2,5 мОм.
• Рабочая температура: от минус 60 °C до плюс 60 °C, с перегревом контактов до плюс 110 °C.
• Вибрация: синусоидальная до 5000 Гц при ускорении 300 м/с²; удары до 5000 м/с².
• Наработка: не менее 1000 часов; число сочленений-расчленений — 500; срок сохраняемости — 15 лет.
• Приемка: «5».

Расшифровка обозначения: ШР — тип соединителя; 16 — условный размер корпуса; П — прямой патрубок; 2 — количество контактов; Н — гайка для неэкранированного кабеля; Ш — розетка; 5 — сочетание контактов. Суффиксы, в том числе Н (никелевое покрытие) или Б (модификация), уточняют исполнение.

Применение

Розетка ШР16П2НШ-Б устанавливается на кабеле и работает в составе разъёмного соединения с ответной частью серии ШР соответствующего типоразмера. Область применения — электрические цепи постоянного и переменного тока с указанными ограничениями по напряжению и частоте.

Условия эксплуатации определяются заявленными параметрами: температура от минус 60 °C до плюс 60 °C, вибрационные и ударные нагрузки, указанные выше. Монтаж выполняется пайкой проводников к контактам; фиксация кабеля в патрубке обеспечивается гайкой для неэкранированного кабеля. Поляризация корпусов исключает неправильное сочленение, а резьбовое соединение удерживает половинки разъёма в рабочем положении.

Ключевые параметры кратко

1. Напряжение: до 850 В.
2. Частота: до 3 МГц.
3. Ток: до 10 А на контакт, до 20 А на соединитель.
4. Контакты: 2, диаметр 1,5 мм.
5. Проход патрубка: 20 мм.
6. Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, сохраняемость 15 лет.
