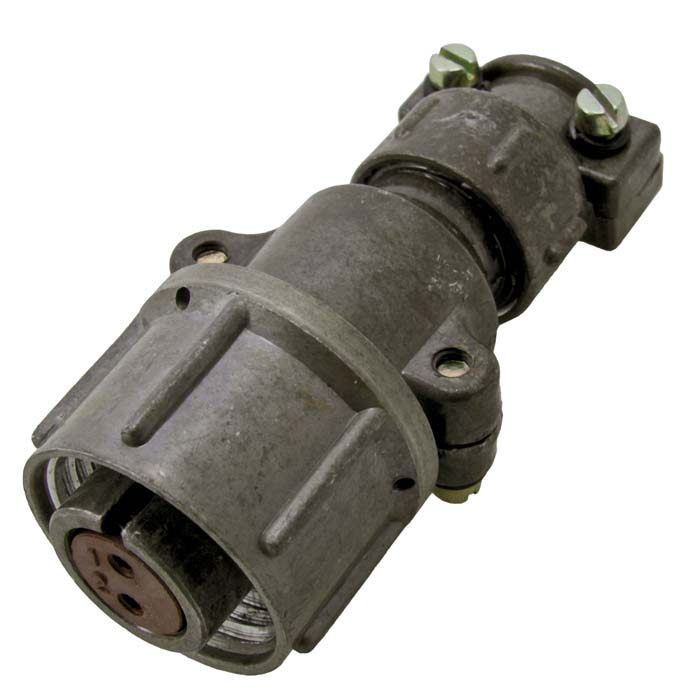

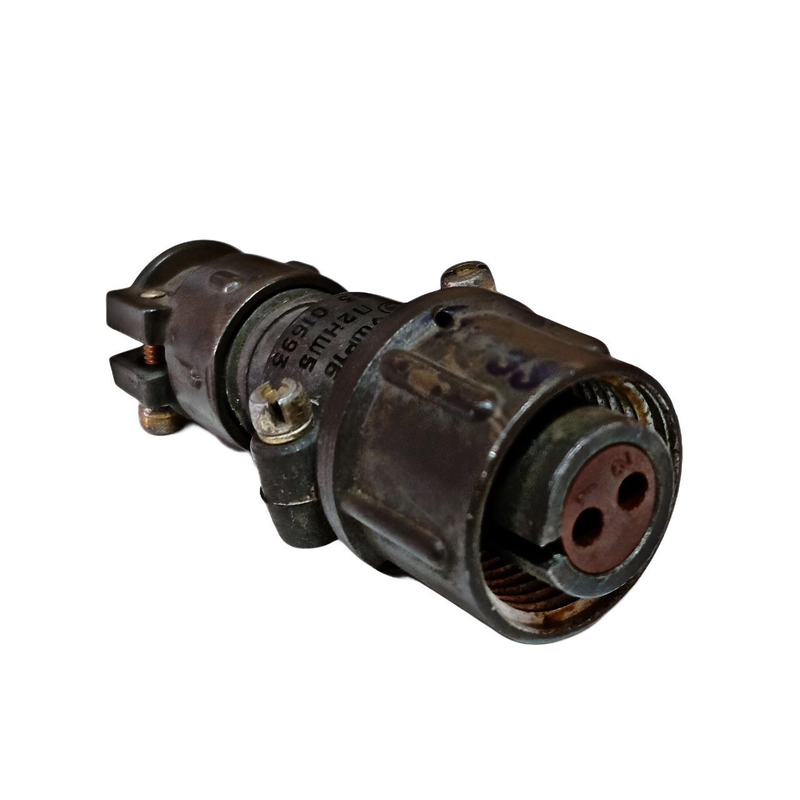

ШР16П2НШ-К «5» представляет собой кабельную розетку серии ШР — негерметичный цилиндрический низкочастотный соединитель для электрических цепей. Это 2-контактное устройство с прямым патрубком и гайкой для неэкранированного кабеля, диаметром контактов 1,5 мм и условным размером корпуса 16.

Соединитель выдерживает рабочее напряжение до 850 В (переменный/постоянный ток, частота до 3 МГц), ток на контакт — до 10 А (максимум на соединитель — 20 А). Сопротивление контактов не превышает 2,5 МОм, изоляции — не менее 5000 МОм; работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C).

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), линейное ускорение 2000 м/с² и пониженное давление 1,3·10⁻⁴ Па. Наработка — минимум 1000 часов, сочленений-расчленений — 500, срок сохраняемости — 15 лет; монтаж — пайкой, покрытие контактов — никель.

ШР — тип; 16 — размер корпуса; П — прямой патрубок; 2 — контакты; НШ — гайка для неэкранированного кабеля, розетка; 5 — сочетание контактов; К — кабельная версия.

На изображении показан типичный чертеж разъема ШР с патрубком и контактами, иллюстрирующий конструкцию для кабельного монтажа.
