ШР16П2НШ5: особенности разъёма и сферы применения

ШР16П2НШ5 — круглый электрический разъём серии ШР, предназначенный для создания надёжных разъёмных соединений в цепях промышленного, приборного и специального оборудования. Такие соединители ценят за прочную конструкцию, фиксированное число контактов и устойчивость к условиям эксплуатации, где важны механическая надёжность и стабильность электрического контакта.

Что означает маркировка ШР16П2НШ5

Маркировка разъёма содержит техническую информацию о его исполнении:

• ШР — серия штепсельных разъёмов круглого типа.

• 16 — условный размер корпуса соединителя.

• П — исполнение вилки.

• 2 — вариант конструктивного или контактного исполнения в рамках серии.

• Н — наличие направляющего элемента, обеспечивающего правильную ориентацию при соединении.

• Ш — штыревые контакты.

• 5 — количество рабочих контактов.

Точная расшифровка отдельных символов может зависеть от нормативной документации и конкретного исполнения изделия. Поэтому перед проектированием или заменой соединителя важно сверять маркировку с паспортом оборудования и техническими условиями.

Конструкция и принцип работы

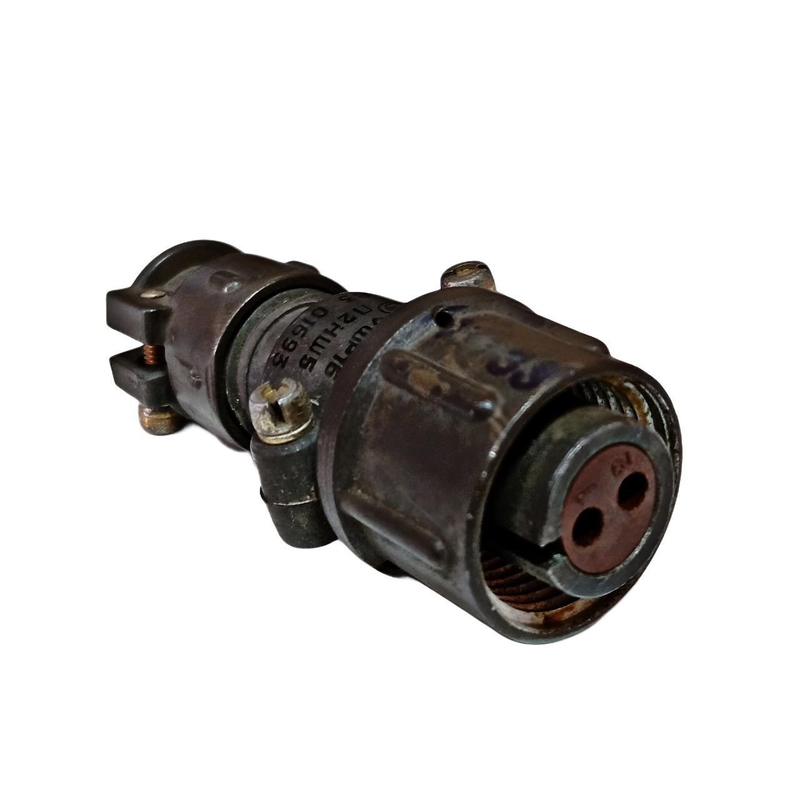

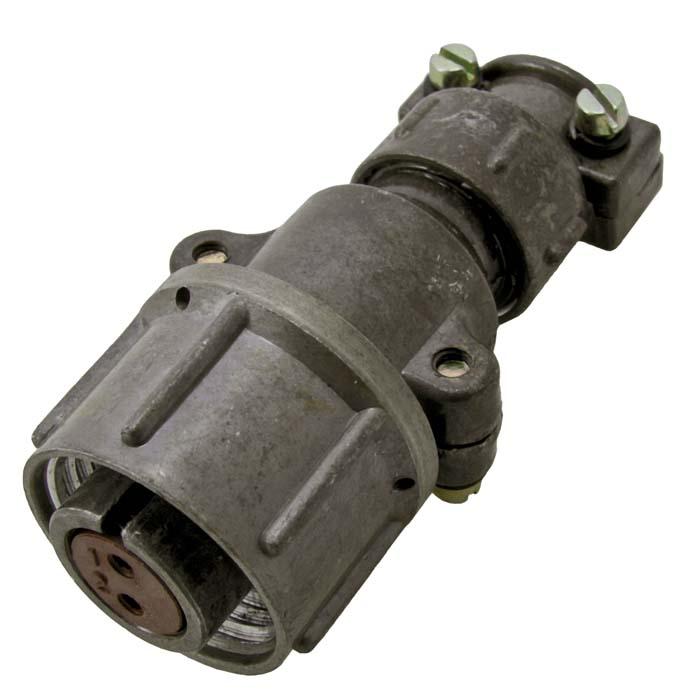

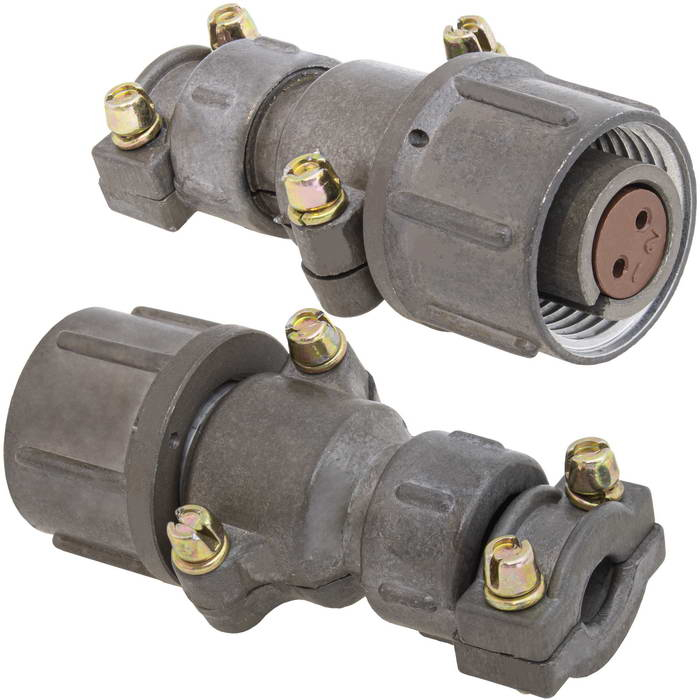

Разъём ШР16П2НШ5 состоит из корпуса, контактной части, изолятора и механизма сочленения с ответной частью. Штыревые контакты вилки входят в соответствующие гнёзда розетки, образуя электрическое соединение. Направляющий элемент помогает исключить неправильную установку и снижает риск повреждения контактов при подключении.

Как правило, такие разъёмы применяются там, где необходимо регулярно соединять и разъединять кабельные линии без пайки или постоянного демонтажа проводки. Компактный корпус и круглая форма упрощают монтаж в ограниченном пространстве оборудования.

Пример применения

ШР16П2НШ5 может использоваться для подключения многожильного кабеля к панели измерительного прибора. Пять контактов позволяют передавать, например, питание, управляющие сигналы и сигнальные линии в одном разъёмном соединении. При техническом обслуживании кабель можно быстро отключить, не разбирая весь прибор.

Где применяют ШР16П2НШ5

Разъёмы подобного типа востребованы в оборудовании, где требуется устойчивое соединение кабелей и модулей:

• промышленная автоматика и системы управления;

• контрольно-измерительные приборы;

• станочное и производственное оборудование;

• телеметрические комплексы;

• лабораторная техника;

• транспортные системы;

• радиоэлектронная аппаратура;

• шкафы управления и распределительные устройства.

Наличие пяти контактов делает ШР16П2НШ5 удобным для схем, в которых недостаточно двух- или трёхконтактного соединения, но не требуется крупный многоконтактный разъём.

На что обратить внимание при подборе

При выборе совместимого соединителя необходимо учитывать не только основную маркировку, но и параметры конкретной электрической цепи. Важны количество и тип контактов, расположение контактной группы, пол разъёма, способ монтажа, тип ответной части, допустимые токовые нагрузки и рабочее напряжение.

Также следует проверить:

• соответствие вилки и розетки по серии и габариту;

• тип контактов: штырь или гнездо;

• наличие ключа или направляющего элемента;

• способ подключения проводников;

• условия эксплуатации по температуре, вибрации, влаге и загрязнённости;

• совместимость с кабелем и конструкцией панели.

Неправильно подобранная ответная часть может не состыковаться с разъёмом даже при похожей маркировке. Особое значение имеет расположение контактов: внешне одинаковые корпуса могут иметь разные схемы контактных вставок.

Преимущества разъёмов серии ШР

Разъёмы серии ШР остаются распространённым решением для техники, где необходимы ремонтопригодность и повторяемость соединений. К их ключевым особенностям относят:

• надёжную фиксацию при соединении;

• устойчивость к механическим воздействиям;

• удобство обслуживания оборудования;

• компактность при достаточном числе контактов;

• возможность быстрого отключения кабельных линий;

• снижение риска ошибок подключения благодаря направляющим элементам.

Итог

ШР16П2НШ5 — это пятиконтактный круглый штепсельный разъём, рассчитанный на применение в электротехническом и приборном оборудовании. Его назначение — обеспечить стабильное разъёмное подключение кабелей, модулей и устройств. Для корректной установки важно подбирать совместимую ответную часть и обязательно сверять характеристики конкретного исполнения с технической документацией оборудования.
