Назначение и область применения

ШР16П2НГН — это электрический соединитель цилиндрической формы из серии ШР16, представляющий собой вилку с 2 контактами. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется в приборных и кабельных соединениях с прямым или угловым патрубком. Данный негерметичный вариант рассчитан на работу с неэкранированным кабелем, что определяет его использование в оборудовании, где не требуется защита от проникновения влаги и пыли внутрь корпуса разъема.

Конструкция ШР16П2НГН обеспечивает стабильное электрическое соединение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем управления, где требуется многократное сочленение и расчленение цепей с сохранением заданных параметров.

Технические характеристики

Разъем обладает следующими подтвержденными электрическими и эксплуатационными параметрами:

• Количество контактов — 2
• Максимальная токовая нагрузка на контакт — 20 А
• Рабочее напряжение — до 850 В (амплитудное значение)
• Частотный диапазон — цепи постоянного и переменного тока до 3 МГц
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях
• Количество сочленений-расчленений — до 500 циклов
• Минимальная наработка — 1000 часов
• Срок сохраняемости — 15 лет

Изделие устойчиво к воздействию вибрационных нагрузок в диапазоне до 5000 Гц с ускорением 300 м/с², одиночным ударам с ускорением до 5000 м/с² и линейному ускорению до 2000 м/с². Рабочий температурный диапазон составляет от минус 60 °C до плюс 60 °C, а конструкция выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

Конструктивные особенности

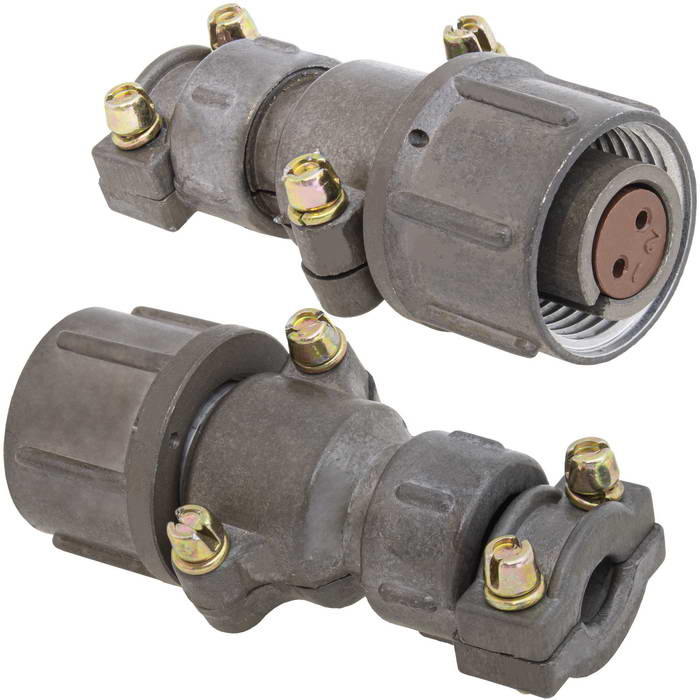

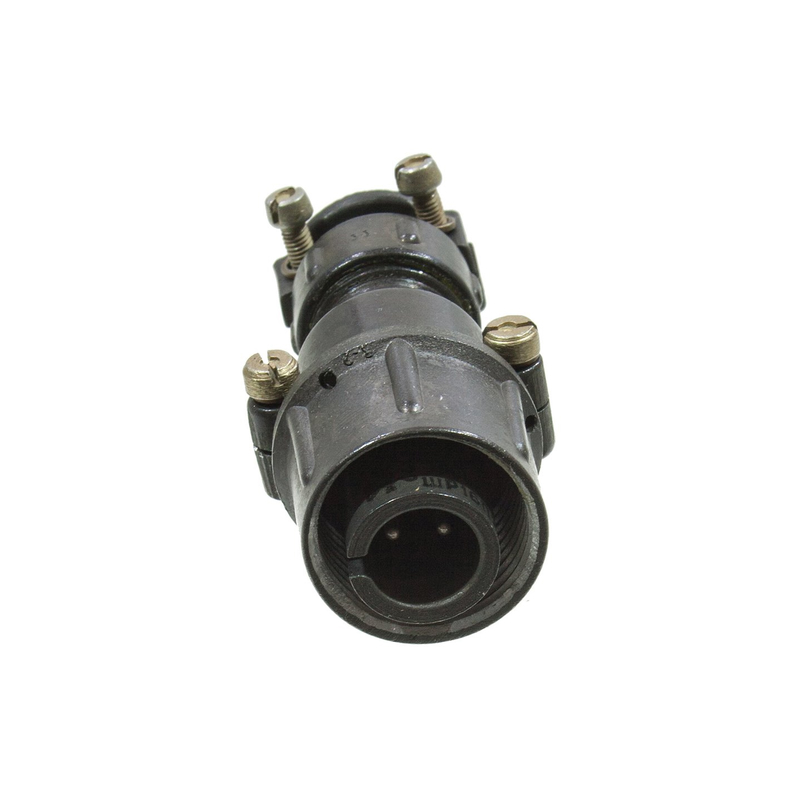

ШР16П2НГН имеет цилиндрическую форму корпуса с гайкой патрубка, обеспечивающей фиксацию кабеля и защиту места ввода от механических воздействий. Вилка оснащена двумя контактами, рассчитанными на ток до 20 А каждый.

Изделие относится к негерметичному исполнению и предназначено для монтажа на неэкранированный кабель. Наличие прямого или углового патрубка позволяет адаптировать разъем под конкретные условия прокладки кабеля в приборе или установке.

Геометрические размеры и схема подключения соответствуют типовой конструкции серии ШР16, тип корпуса — вилка с 2 контактами, что обеспечивает взаимозаменяемость с ответными частями данной серии при соблюдении совместимости по типу и количеству контактов.

Условия эксплуатации и хранения

Соединитель рассчитан на длительную эксплуатацию в составе аппаратуры, работающей в нормальных и жестких климатических условиях. Температурный предел от минус 60 °C до плюс 60 °C допускает использование изделия как в отапливаемых помещениях, так и в необогреваемых отсеках оборудования.

Устойчивость к вибрациям до 5000 Гц и ударным нагрузкам до 5000 м/с² делает разъем пригодным для применения в подвижных объектах и оборудовании, подверженном механическим воздействиям. Работоспособность при пониженном давлении до 1,3·10⁻⁴ Па позволяет использовать соединитель в условиях разреженной атмосферы.

Срок сохраняемости 15 лет и минимальная наработка 1000 часов подтверждают долговечность изделия при соблюдении условий хранения и эксплуатации, предусмотренных для соединителей серии ШР.
