Назначение и область применения

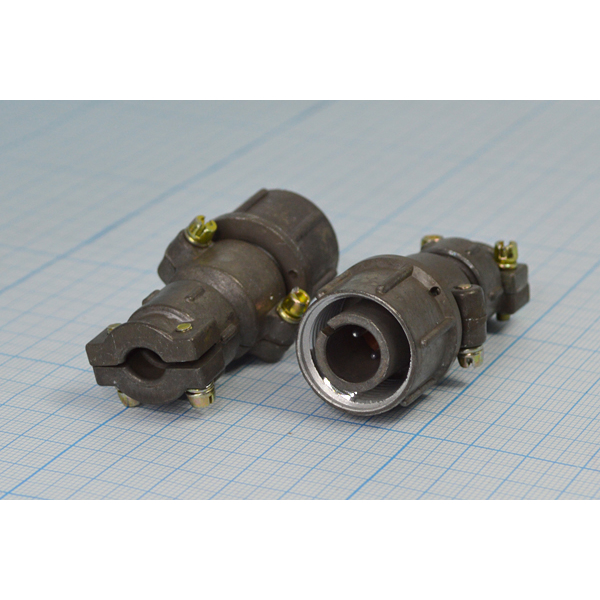

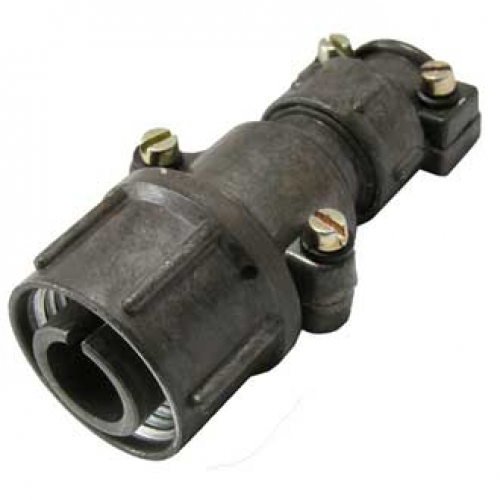

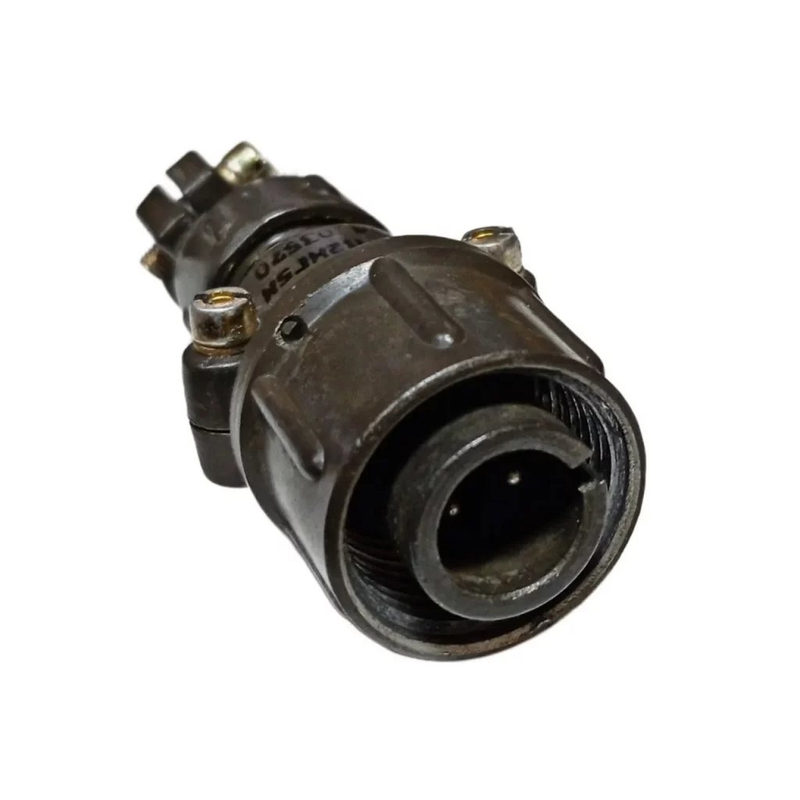

Соединитель ШР16П2НГ5Н представляет собой цилиндрическую кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории штепсельных разъемов негерметичного исполнения и применяется для монтажа с экранированными или неэкранированными кабелями и проводами.

Данный соединитель востребован при сборке и ремонте электро- и радиоаппаратуры, где требуется надежное разъемное контактное соединение кабельной части с ответной блочной частью. Конструкция предусматривает прямой патрубок, что обеспечивает удобный ввод кабеля без дополнительных изгибов и снижает механические напряжения в месте заделки.

Подтверждённые особенности конструкции

Маркировка ШР16П2НГ5Н раскрывает ключевые параметры изделия. Условный размер корпуса составляет 16, что определяет габаритную совместимость с ответными частями соответствующего типоразмера. Конструктивное исполнение П указывает на наличие прямого патрубка для кабельной части. Количество контактов — 2, вид контактов — вилка (штырь). Гайка патрубка исполнения Н предназначена для неэкранированного кабеля.

Обозначение сочетания контактов — 5 — соответствует двум контактам диаметром 1,5 мм каждый. Покрытие контактов выполнено серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров. Максимальная токовая нагрузка составляет до 20 А на весь соединитель, при этом на каждый контакт допускается ток до 10 А.

Электрические параметры

• Тип соединителя: ШР — штепсельный разъем негерметичный
• Условный размер корпуса: 16
• Конструктивное исполнение: П — с прямым патрубком для кабельной части
• Количество контактов: 2
• Вид гайки патрубка: Н — для неэкранированного кабеля
• Вид контактов: Г — вилка (штырь)
• Сочетание контактов: 5 — два контакта диаметром 1,5 мм
• Максимальный ток на соединитель: до 20 А
• Максимальный ток на контакт: до 10 А
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Покрытие контактов: серебро

Условия эксплуатации

Соединитель рассчитан на работу в жестких климатических и механических условиях. Температурный диапазон эксплуатации составляет от -60°C до 60°C, что позволяет использовать изделие как в холодных, так и в умеренно теплых условиях. Допустимое атмосферное давление достигает 1,3·10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.), что подтверждает пригодность для разреженной атмосферы.

Устойчивость к механическим воздействиям подтверждена следующими параметрами. Синусоидальная вибрация выдерживается в диапазоне частот от 1 до 5000 Гц при ускорении 300 м/с в квадрате (30 g). Ударная прочность обеспечивается как для одиночного удара с ускорением 5000 м/с в квадрате (500 g), так и для многократных ударов с ускорением 350 м/с в квадрате (35 g).

Применение и монтаж

Соединитель ШР16П2НГ5Н используется для монтажа с экранированными или неэкранированными кабелями и проводами в соответствии с видом концевой гайки патрубка. Изделие подходит для различной электро- и радиоаппаратуры, включая измерительные приборы, блоки питания, коммутационное оборудование и промышленную электронику.

Приемка изделия соответствует обозначению «5», что отражает установленный порядок контроля качества при поставке. Артикул товара — 8913. Изделие относится к категории ШР16.
