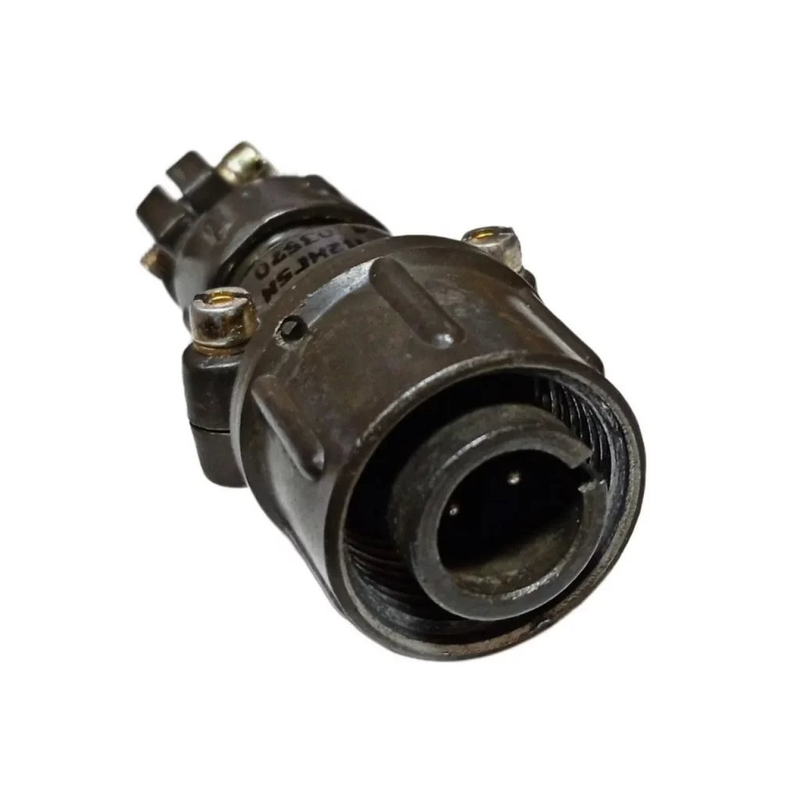

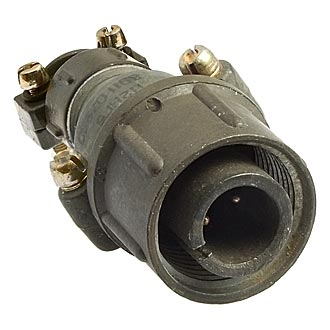

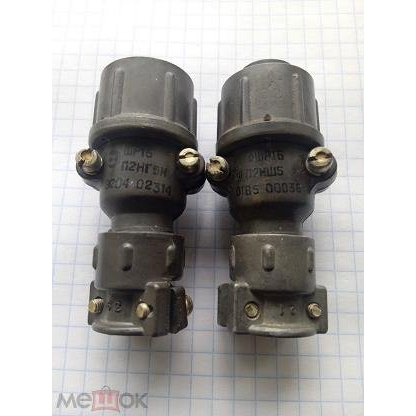

Соединитель ШР16П2НГ5Н представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Описание и Технические Параметры

• Тип соединителя : ШР.

• Условный размер корпуса : 16.

• Конструктивное исполнение : вилка может иметь прямой или угловой патрубок.

• Количество контактов : 2.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Вид контактов : Г — вилка.

• Обозначение сочетания контактов : 5.

• Условное обозначение завода-изготовителя : Н.

Технические Характеристики

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Максимальная токовая нагрузка : 20 А.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Условия Эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночный — ускорение 5000 м/с? (500 g), многократный — ускорение 350 м/с? (35 g).

• Температурный диапазон : От -60°C до +60°C.

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

Соединители ШР16П2НГ5Н используются для монтажа с экранированными или неэкранированными кабелями и могут применяться как в приборной, так и в кабельной части.
