Назначение и общее описание изделия

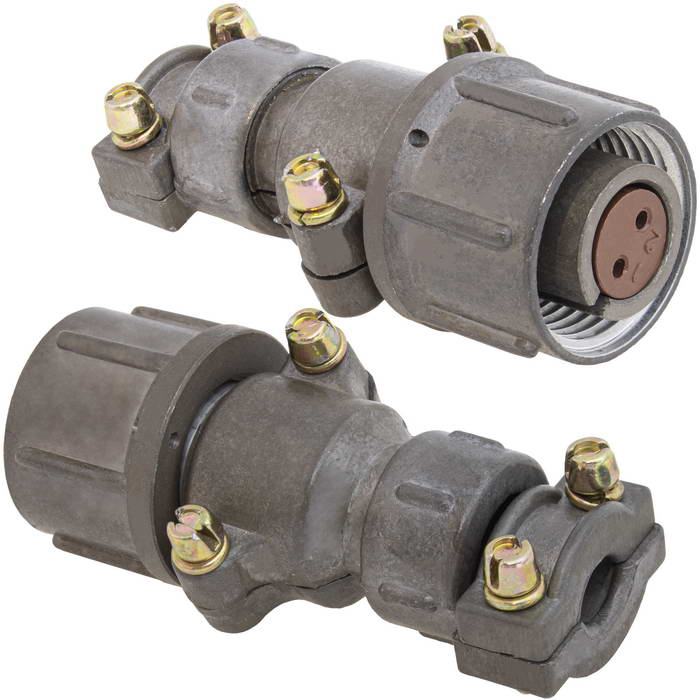

ШР16П2НГ5Н розетка «5» представляет собой кабельный электрический соединитель цилиндрической формы, относящийся к типу ШР (штекерный разъем). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе электротехнических установок, промышленного оборудования и систем автоматизации. Розетка обеспечивает надежное разъемное соединение проводников, допускает многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Конструкция рассчитана на работу в цепях с частотой до 3 МГц, что позволяет применять соединитель не только в силовых, но и в сигнальных линиях. Условный размер корпуса 16 определяет габаритную группу изделия и совместимость с ответными частями того же типоразмера. Буквенный индекс «П» в обозначении указывает на прямое конструктивное исполнение патрубка, облегчающее подключение кабеля без дополнительных изгибов и упрощающее монтаж в ограниченном пространстве.

Технические параметры и конструктивные особенности

Розетка ШР16П2НГ5Н изготовлена в соответствии с требованиями, предъявляемыми к соединителям типа ШР, и обладает следующими подтвержденными характеристиками:

• Тип соединителя — ШР (штекерный разъем) цилиндрической формы
• Условный размер корпуса — 16
• Конструктивное исполнение — прямое, с прямым патрубком для ввода кабеля
• Рабочий ток — для цепей постоянного и переменного тока
• Диапазон рабочих частот — до 3 МГц
• Сопротивление изоляции — не менее 5000 Ом в нормальных климатических условиях

Показатель сопротивления изоляции не менее 5000 Ом обеспечивает достаточную защиту от токов утечки и снижает вероятность короткого замыкания при штатных условиях эксплуатации. Прямой патрубок позволяет фиксировать кабель без резких перегибов, что положительно сказывается на долговечности как самого соединителя, так и подключаемых проводников. Конструкция корпуса обеспечивает механическую защиту контактной группы и правильную ориентацию при сочленении с ответной частью.

Применение и эксплуатационные преимущества

ШР16П2НГ5Н розетка «5» находит применение в нескольких основных сферах:

1. Электротехнические установки — для организации разъемных соединений в распределительных и коммутационных устройствах
2. Промышленное оборудование — для подключения силовых и управляющих цепей станков, агрегатов и производственных линий
3. Системы автоматизации — для коммутации сигнальных и измерительных цепей, а также цепей управления исполнительными механизмами

Благодаря цилиндрической форме корпуса и стандартизированному типоразмеру, розетка совместима с ответными вилками и розетками серии ШР условного размера 16. Это позволяет использовать изделие как при первичном монтаже, так и при замене вышедших из строя соединителей без доработки ответных частей. Надежный контакт и стабильные электрические параметры делают соединитель востребованным среди специалистов в области электроники и электротехники.

Условия приемки

Изделие поставляется с приемкой «5», что подтверждает соответствие установленным требованиям по итогам приемо-сдаточных испытаний. Приемка «5» является дополнительным подтверждением контроля качества на этапе производства и гарантирует соответствие заявленным электрическим и механическим характеристикам.
