Назначение разъёма ШР16П2НГ5

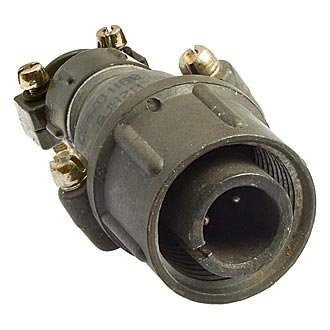

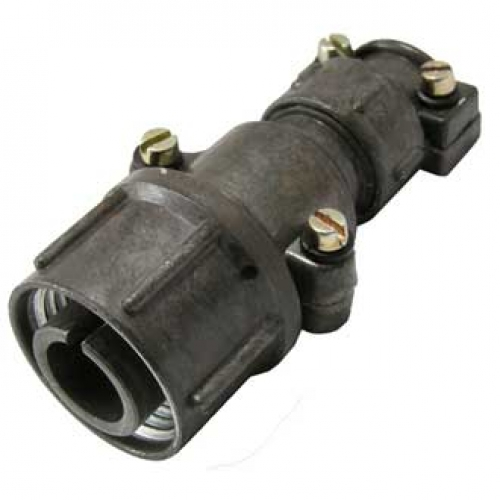

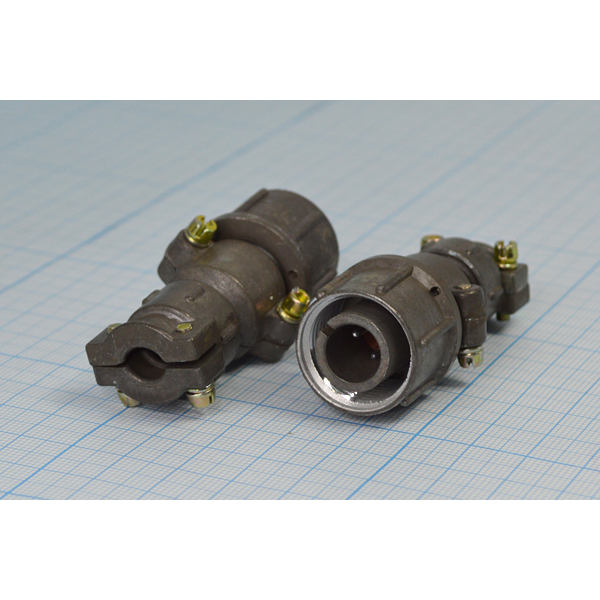

Разъём ШР16П2НГ5 вилка представляет собой двухконтактную негерметичную кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие относится к группе низкочастотных низковольтных соединителей и рассчитано на работу при частоте до 3 МГц и напряжении до 850 В амплитудного значения. Конструкция предусматривает прямой вывод под неэкранированный кабель с проходным диаметром 20 мм.

Соединитель применяется в электротехнических установках, промышленном оборудовании, системах автоматики и контрольных устройствах, где требуется стабильное разъёмное соединение с высокой надёжностью контакта. Вилка совместима с ответными частями группы ШР16 и подходит для построения кабельных сборок в стационарных и подвижных узлах оборудования.

Подтверждённые особенности и технические параметры

Электрические и механические характеристики разъёма определяют его применимость в ответственных соединениях, эксплуатируемых при значительных перепадах температур и механических воздействиях.

Электрические параметры

• Количество контактов — 2
• Рабочее напряжение — до 850 В амплитудного значения
• Максимальная токовая нагрузка на одиночный контакт — до 10 А
• Максимальная токовая нагрузка на соединитель в целом — до 20 А
• Диаметр контакта — 1,5 мм
• Сопротивление контакта — не более 0,0025 Ом
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях
• Рабочий диапазон частот — до 3 МГц

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и сравнительно небольшой массы конструкции. Прямой кабельный вывод рассчитан на установку неэкранированного кабеля с проходным диаметром 20 мм. Негерметичное исполнение предполагает эксплуатацию внутри корпусов оборудования, шкафов автоматики и помещений с контролируемыми условиями среды.

Устойчивость к внешним воздействиям

• Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия
• Устойчивость к вибрациям в диапазоне частот от 1 до 5000 Гц
• Устойчивость к механическим ударам
• Ресурс по числу циклов сочленения и расчленения — не менее 500

Применение и особенности монтажа

ШР16П2НГ5 вилка используется при сборке кабельных линий промышленного оборудования, контрольно-измерительных систем и электротехнических установок. Двухконтактная схема с токовой нагрузкой до 10 А на отдельный контакт позволяет подключать цепи питания, управления и сигнализации в пределах заявленных электрических параметров.

Прямой вывод упрощает разделку кабеля и фиксацию жил в контактных элементах. Алюминиевый корпус обеспечивает механическую защиту контактной группы и корректную ориентацию при сочленении с ответной частью. Разъём сохраняет работоспособность в широком интервале температур, что допускает его применение в оборудовании, эксплуатируемом в холодных климатических зонах и в условиях умеренного нагрева внутри корпусов.

Благодаря стойкости к вибрационным и ударным нагрузкам соединитель может устанавливаться в подвижных узлах машин и механизмов, где контактные соединения подвержены циклическим механическим воздействиям. Заявленный ресурс не менее 500 циклов сочленения и расчленения обеспечивает длительную эксплуатацию при плановом обслуживании оборудования и периодической перекоммутации кабельных линий. Изделие относится к низкочастотным низковольтным соединителям и ориентировано на использование в цепях, где критичны стабильность переходного сопротивления и сохранение параметров изоляции в течение всего срока службы.
