ШР16П2НГ5 ВИЛКИ 2001г «5»

Цена:

1050 ₽

В наличии: 80 шт.

кабельная

Технические характеристики

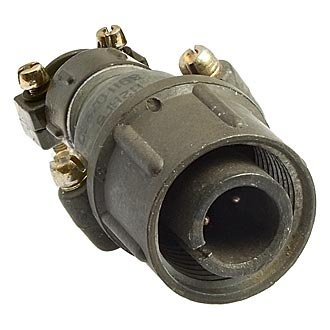

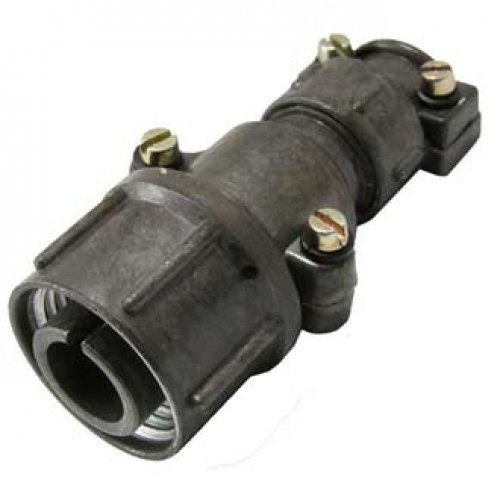

ШР16П2НГ5 вилка

ШР16П2НГ5 — это негерметичная кабельная вилка серии ШР, предназначенная для соединения двух токоведущих проводов в электрических цепях постоянного и переменного тока. Она относится к части кабельных соединителей ШР, используемых в приборостроении и промышленной аппаратуре.

Основные технические параметры

Количество контактов: 2 штуки.
Диаметр контакта: 1,5 мм с серебряным покрытием (для надежного контакта и низкого сопротивления).
Максимальное рабочее напряжение: до 850 В (постоянный и переменный ток).
Рабочий ток на контакт: до примерно 10 А, суммарный ток на соединитель — до 20 А.
Сечение подключаемого провода: до 1,93 мм².
Сопротивление контакта: не более 0,0025 Ом (2,5 мОм).
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Механические и климатические характеристики

Вилка рассчитана на работу в широком диапазоне окружающих температур, обычно от −60 °C до +60 °C, с учетом перегрева контактов до примерно +110 °C.
Применяется в основном для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150‑69; допускается наружный монтаж при защите от дождя, пыли и солнечного излучения.
Выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также ударные нагрузки одиночного и многократного действия (до 5000 и 350 м/с² соответственно).
Атмосферное пониженное давление: до примерно $1{,}3\cdot 10^{-4}$ 1 , 3 ⋅ 1 0 − 4 Па (10⁻⁶ мм рт. ст.).

Надежность и ресурс

Количество сочленений‑расчленений: до 500 циклов.
Минимальная наработка: не менее 1000 часов.
Срок сохраняемости при хранении: не менее 15 лет.

Описание

Назначение

ШР16П2НГ5 — негерметичная кабельная вилка серии ШР, предназначенная для соединения двух токоведущих проводов в электрических цепях постоянного и переменного тока. Изделие относится к части кабельных соединителей ШР, применяемых в приборостроении и промышленной аппаратуре. Вилка обеспечивает надёжное электрическое соединение при внутреннем и наружном монтаже.

Подтверждённые технические характеристики

Количество контактов: 2 штуки.
Диаметр контакта: 1,5 мм с серебряным покрытием для надёжного контакта и низкого сопротивления.
Максимальное рабочее напряжение: до 850 В постоянного и переменного тока.
Рабочий ток на контакт: до примерно 10 А, суммарный ток на соединитель — до 20 А.
Сечение подключаемого провода: до 1,93 квадратного миллиметра.
Сопротивление контакта: не более 0,0025 Ом.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Приёмка: «5».
Год выпуска: 2001.

Механические и климатические характеристики

Вилка рассчитана на работу в широком диапазоне окружающих температур, обычно от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до примерно плюс 110 градусов Цельсия. Применяется в основном для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружный монтаж при защите от дождя, пыли и солнечного излучения.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные нагрузки одиночного и многократного действия — до 5000 и 350 метров на секунду в квадрате соответственно. Атмосферное пониженное давление: до примерно 1,3 умножить на 10 в степени минус 4 Па.

Надёжность и ресурс

Количество сочленений-расчленений: до 500 циклов. Минимальная наработка: не менее 1000 часов. Срок сохраняемости при хранении: не менее 15 лет.

Применение

ШР16П2НГ5 применяется для соединения токоведущих проводов в электрических цепях постоянного и переменного тока в составе промышленной аппаратуры и приборов. Вилка подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а при защите от внешних воздействий — для наружного монтажа. Изделие рассчитано на эксплуатацию в условиях вибрации и ударных нагрузок, что делает его пригодным для применения в приборостроении и промышленной аппаратуре.
