ШР16П2НГ2Н

Цена:

900 ₽

Технические характеристики

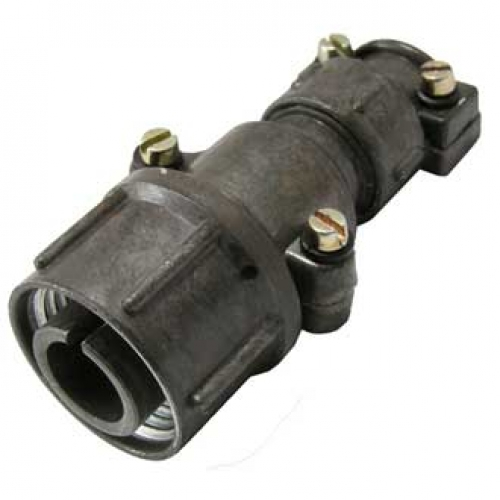

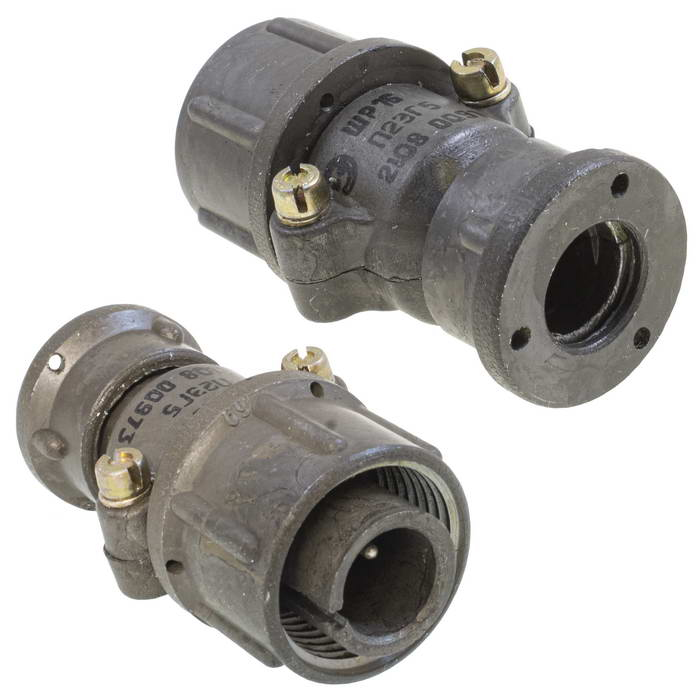

ШР16П2НГ2Н представляет собой электрический соединитель низкочастотный цилиндрический серии ШР, выполненный в виде вилки кабельной. Это негерметичное устройство предназначено для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Соединитель имеет условный размер корпуса 16, 2 контакта диаметром 1,5 мм, максимальную токовую нагрузку до 20 А на контакт. Он рассчитан на сопротивление изоляции не менее 5000 МОм, количество сочленений-расчленений до 500 и минимальную наработку 1000 часов.

Рабочая температура среды варьируется от -60°C до +60°C, с возможностью кратковременного повышения до +110°C, а также устойчивость к пониженному давлению до 1,3·10^{-4} Па.

Выдерживает вибрацию с ускорением до 300–500 м/с² (30–50g) в диапазоне частот 1–5000 Гц, механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также линейное ускорение до 2000 м/с².

ШР — тип соединителя (цилиндрический низкочастотный).
16 — условный размер корпуса.
П — приборное исполнение без патрубка (для вилки).
2 — количество контактов.
Н — покрытие контактов никелем.
Г — нормальные габариты.
2 — климатическое исполнение (УХЛ2 по ГОСТ 15150-69).
Н — нормальная герметичность.

[in image:12]

Описание

Назначение и область применения

Электрический соединитель ШР16П2НГ2Н представляет собой низкочастотный цилиндрический разъём серии ШР, выполненный в виде кабельной вилки. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель относится к категории негерметичных и применяется в составе электротехнического оборудования, контрольно-измерительных приборов, систем автоматики и промышленной электроники, где требуется надёжное разъёмное соединение проводников.

Благодаря широкому диапазону рабочих температур и устойчивости к механическим воздействиям, разъём подходит для эксплуатации в составе аппаратуры, работающей в сложных климатических и производственных условиях, включая помещения с повышенной влажностью и резкими перепадами температур в пределах заявленных характеристик.

Технические параметры

Соединитель имеет условный размер корпуса 16 и оснащён двумя контактами диаметром 1,5 мм. Максимальная токовая нагрузка составляет до 20 А на каждый контакт, что позволяет использовать изделие в силовых цепях средней мощности. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает стабильную работу и минимальные токи утечки. Ресурс соединителя рассчитан на 500 циклов сочленения и расчленения при минимальной наработке 1000 часов.

Рабочий температурный диапазон окружающей среды составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременное повышение температуры до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Устойчивость к механическим нагрузкам

вибрационные нагрузки с ускорением от 300 до 500 метров на секунду в квадрате (от 30 до 50 g) в диапазоне частот от 1 до 5000 Гц;
одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
многократные механические удары с ускорением до 350 метров на секунду в квадрате;
линейное ускорение до 2000 метров на секунду в квадрате.

Конструктивные особенности и маркировка

Маркировка ШР16П2НГ2Н расшифровывается следующим образом. Обозначение ШР указывает на тип соединителя — цилиндрический низкочастотный. Цифра 16 обозначает условный размер корпуса. Буква П указывает на приборное исполнение без патрубка, характерное для вилочной части. Цифра 2 определяет количество контактов. Буква Н обозначает никелевое покрытие контактов, что повышает их коррозионную стойкость и износоустойчивость. Буква Г указывает на нормальные габариты изделия. Цифра 2 обозначает климатическое исполнение УХЛ2 по ГОСТ 15150-69. Заключительная буква Н обозначает нормальную герметичность.

Соединитель соответствует требованиям, предъявляемым к низкочастотным цилиндрическим разъёмам серии ШР, и рассчитан на длительную эксплуатацию при соблюдении указанных предельных параметров нагрузки и условий окружающей среды.
