Назначение соединителя ШР16П2НГ2 «5»

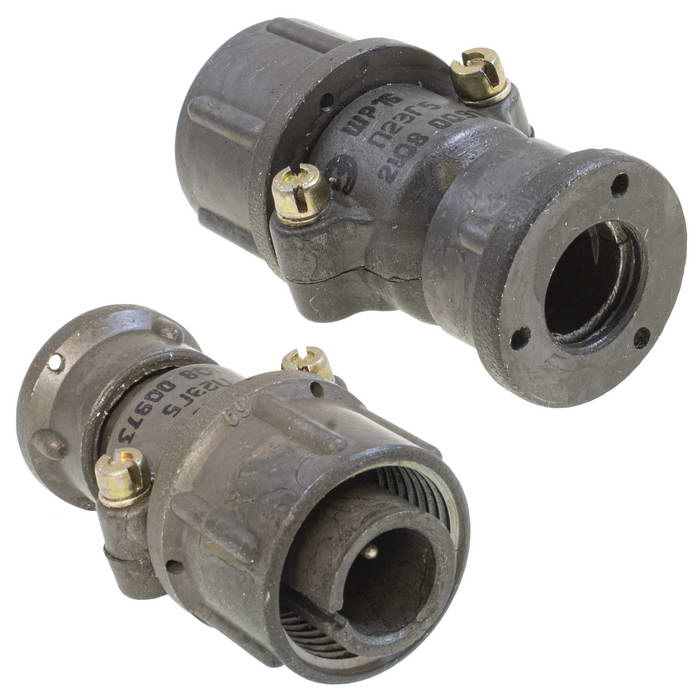

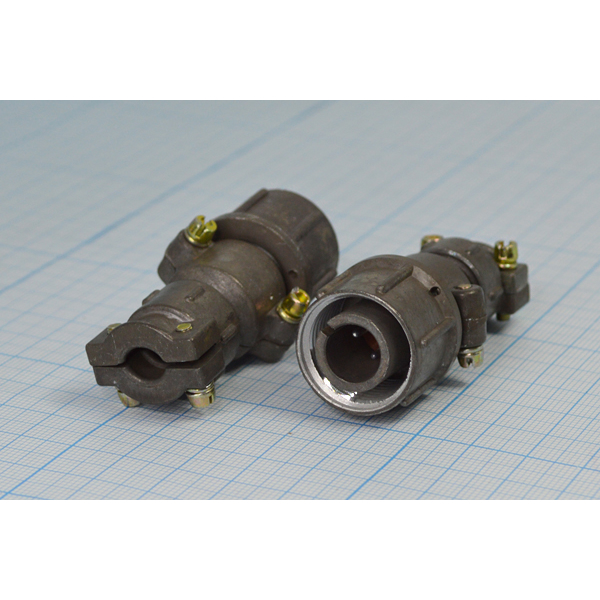

ШР16П2НГ2 «5» представляет собой низкочастотный цилиндрический соединитель (разъём) серии ШР, предназначенный для применения в электротехнических и радиоэлектронных устройствах. Изделие используется для разъёмного соединения электрических цепей постоянного и переменного тока в стационарной аппаратуре, приборах и устройствах, где требуется надёжный электрический контакт и механическая фиксация сочленяемых частей. Благодаря блочному приборному исполнению разъём монтируется непосредственно в корпус оборудования или на приборную панель и служит ответной частью для кабельных соединителей соответствующего типоразмера.

Соединитель относится к категории ШР16, что определяет его условный размер корпуса по диаметру — 16. Это обеспечивает совместимость с другими элементами серии того же типоразмера. Изделие рассчитано на многократные циклы сочленения и расчленения при соблюдении правил эксплуатации. Типовое применение охватывает измерительную технику, промышленную электронику, блоки питания, системы управления и коммутации, а также лабораторное оборудование, где необходимо быстрое и безопасное подключение проводников.

Подтверждённые особенности конструкции и обозначения

Маркировка ШР16П2НГ2 «5» несёт в себе полную информацию о конструктивном исполнении и электрических параметрах изделия. Расшифровка обозначения выглядит следующим образом:

• «ШР» — тип соединителя: корпус цилиндрический, сочленение резьбовое;
• «16» — условный размер корпуса по диаметру;
• «П» — конструктивное исполнение: приборный соединитель без патрубка;
• «2» — количество электрических контактов;
• «НГ» — вид контактов и гайки: для неэкранированного кабеля, негерметичный вариант;
• «5» — приёмка, указывающая на категорию контроля качества и приёмки изделия.

Корпус выполнен как блочный приборный соединитель без дополнительного патрубка. Это означает, что монтаж производится непосредственно в приборную панель или корпус оборудования, а кабельная часть подключается с тыльной стороны. Сочленение с соответствующей розеткой или вилкой серии ШР обеспечивается резьбовым соединением с одношпоночной поляризацией. Шпоночный механизм исключает неправильное подключение — контакты совмещаются только в одном положении, что защищает цепь от ошибок монтажа и переполюсовки.

Контакты соединителя двухконтактные. Они рассчитаны на подключение жёстких или гибких проводников без специального экранирующего узла, что соответствует исполнению «НГ» — для неэкранированного кабеля и без требований герметичности. Такое решение упрощает монтаж и обслуживание, сохраняя при этом стабильность электрического соединения.

Электрические и климатические параметры

Электрические характеристики ШР16П2НГ2 «5» позволяют использовать его в цепях с достаточно высокими рабочими напряжениями и токами. Максимальное рабочее напряжение постоянного тока обычно не превышает 850 В на контакты. Рабочий ток на отдельный контакт составляет порядка 10 А, а суммарный ток на разъём — около 20 А. Конкретные значения зависят от схемы расположения контактов и условий охлаждения внутри прибора. Сопротивление электрического контакта очень низкое — единицы и доли миллиома, что обеспечивает малые потери мощности и стабильное соединение при длительной эксплуатации.

Соединитель рассчитан на работу в широком диапазоне климатических условий. Диапазон рабочих температур окружающей среды составляет примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допускаются кратковременные перепады до плюс 110 градусов Цельсия с учётом перегрева контактов при протекании номинальных токов. Изделие сохраняет работоспособность при воздействии вибрации, одиночных и многократных ударов, а также при эксплуатации в условиях пониженного атмосферного давления. Эти свойства подтверждают пригодность разъёма для ответственных применений, где предъявляются повышенные требования к устойчивости механических и климатических воздействий.

Применение и совместимость

ШР16П2НГ2 «5» применяется как стационарная блочная часть разъёмного соединения. На практике он устанавливается на корпусах электронных блоков, распределительных щитов, измерительных приборов и промышленного оборудования. Ответная кабельная вилка или розетка серии ШР с резьбовым сочленением подключается со стороны кабеля. Резьбовое соединение обеспечивает надёжную механическую фиксацию, а одношпоночная поляризация гарантирует правильное совмещение контактов. Соединитель допускает многократные циклы сочленения и расчленения, что важно при регламентном обслуживании, поверке или замене подключаемых узлов.

Благодаря негерметичному исполнению «НГ» изделие предназначено для эксплуатации внутри корпусов или в помещениях, где отсутствует прямое воздействие влаги. Для наружного применения или работы в условиях повышенной влажности потребуется дополнительная защита места установки. При монтаже следует учитывать, что соединитель не имеет экранирующего узла, поэтому цепи с высокочувствительными сигналами рекомендуется размещать с учётом электромагнитной обстановки. Все перечисленные особенности делают ШР16П2НГ2 «5» надёжным и предсказуемым компонентом при построении разъёмных электрических соединений в стационарной аппаратуре.
