Назначение и область применения

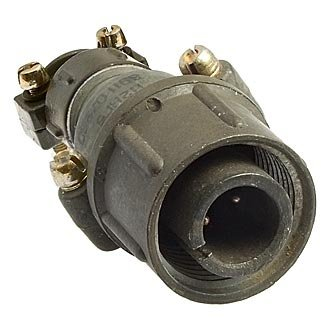

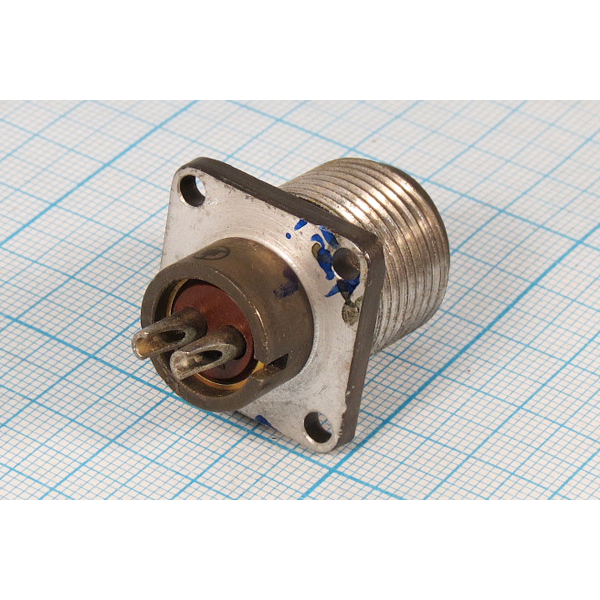

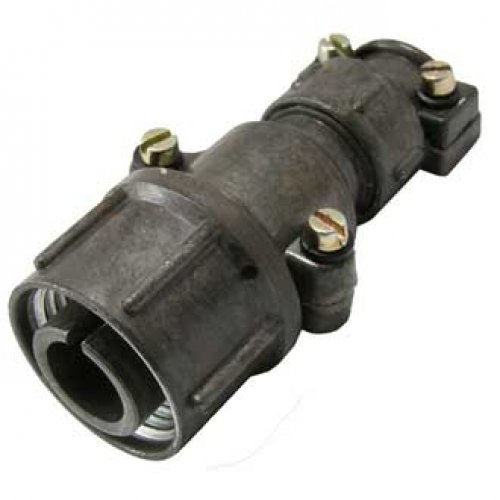

Соединитель ШР16П2НГ «5» представляет собой низкочастотный цилиндрический разъём серии ШР, выполненный в виде вилки блочной (приборной) конструкции. Изделие предназначено для монтажа в панелях или корпусах радиоэлектронной аппаратуры и электротехнического оборудования, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока.

Буквенно-цифровая маркировка «5» относится к типу контактного набора: соединитель оснащён двумя штыревыми контактами диаметром около 1,5 мм и относится к негерметичному варианту исполнения. Такая конструкция оптимальна для внутреннего монтажа в отапливаемых помещениях, а также допускает установку на открытом воздухе при условии защиты от прямого попадания дождя и пыли.

Подтверждённые технические особенности

Разъём рассчитан на работу в цепях с напряжением до 850 В и частотой до нескольких мегагерц. Суммарный рабочий ток достигает 20 А, при этом на один контакт обычно допускается нагрузка до 10 А. Указанные параметры важно учитывать при расчёте перегрева контактных пар и подборе сечения монтажных проводов.

Тип сочленения — резьбовое, обеспечивающее жёсткое удержание соединения с фиксацией гайкой. Такая схема исключает самопроизвольное расчленение при вибрационных и ударных воздействиях. Конструкция вилки блочной предусматривает крепление на панель или переборку, при этом контакты выводятся внутрь корпуса оборудования.

Изделие характеризуется следующими механическими и эксплуатационными показателями:

• вибрационные нагрузки до 300 м/с²;
• одиночные удары до 5000 м/с²;
• многократные удары до 350 м/с²;
• линейные ускорения до 2000 м/с²;
• ресурс не менее 500 циклов сочленения-расчленения;
• минимальная наработка порядка 1000 часов;
• срок сохраняемости до 15 лет.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и сравнительно небольшой массы. Изолятор (вставка) выполнен из карболита или аналогичного термореактивного материала, стойкого к нагреву и механическим нагрузкам. Контакты штыревого типа имеют покрытие — как правило, никелевое или серебряное в аналогичных модификациях серии ШР, что способствует стабильности переходного сопротивления и защите от коррозии.

Рекомендации по эксплуатации

При использовании изделий из запасов старого выпуска необходимо проверить внешнее состояние корпуса и изолятора, а также измерить сопротивление изоляции. При монтаже следует обеспечить надёжное крепление вилки на панели и исключить передачу механических напряжений на контактные выводы. Подбор кабеля, запас по току и схему защиты рекомендуется выполнять с учётом конкретного назначения линии — силовой цепи или сигнальной, а также рабочих напряжений и токов.
