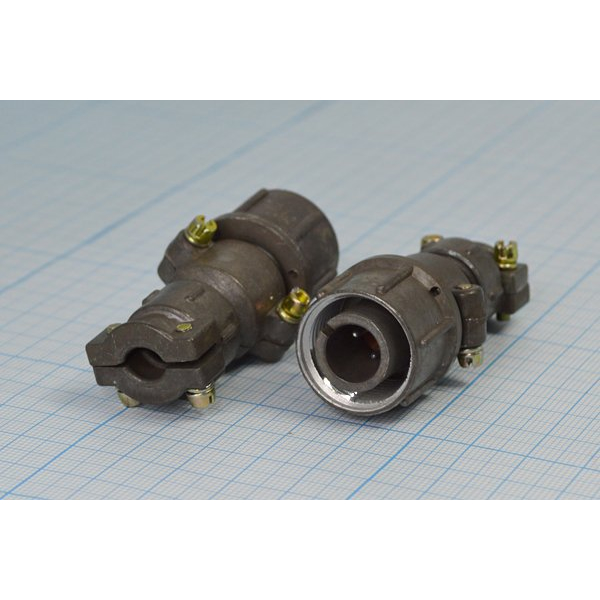

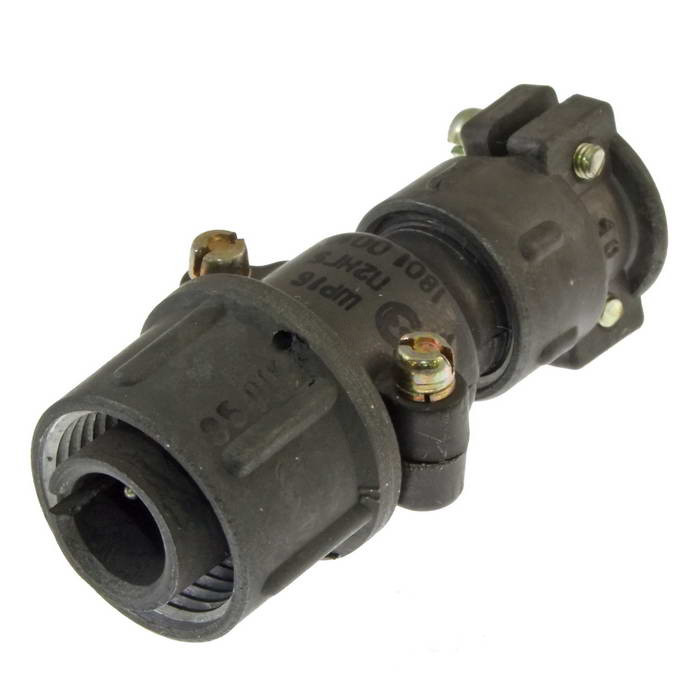

ШР16П2НГ-К — это низкочастотный цилиндрический негерметичный электрический разъём из серии ШР, предназначенный для соединения электрических цепей в различных устройствах. Он используется в радиоэлектронной аппаратуре для внутреннего монтажа в климатическом исполнении УХЛ и допускает применение снаружи при защите от дождя, пыли и солнца.

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический).
16 — условный размер корпуса.
П — конструктивное исполнение без патрубка (для приборной части) или с прямым патрубком (для кабельной).
2 — количество контактов.
Н — нормальные контакты (вилка).
Г — гайка для экранированного кабеля.
К — возможно, модификация или вариант исполнения.

Технические характеристики

Разъём работает в диапазоне температур от -60 до +60°C (с учётом перегрева контактов до +110°C) и при пониженном давлении до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок хранения — 15 лет. Выдерживает вибрацию (1–5000 Гц, до 30g), удары (до 500g) и линейное ускорение до 2000 м/с².
