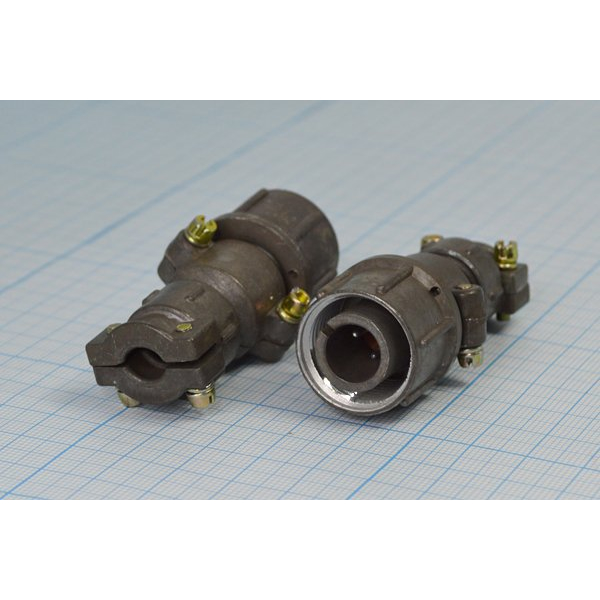

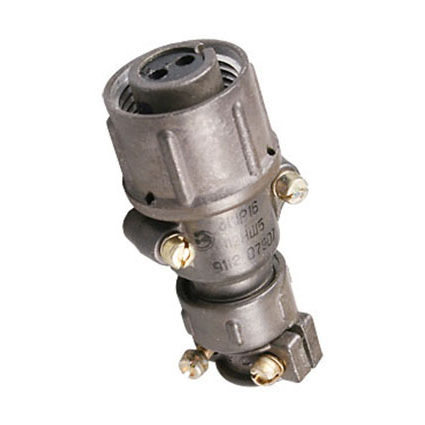

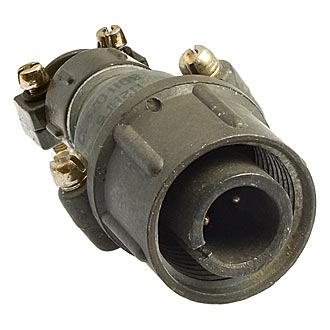

ШР16П2НГ — это низкочастотный цилиндрический негерметичный соединитель серии ШР с 2 контактами, предназначенный для надежного электрического соединения в различных приборах.

Расшифровка обозначения

Обозначение ШР16П2НГ расшифровывается следующим образом: ШР — тип соединителя (негерметичный), 16 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком (для кабельной части), 2 — количество контактов, НГ — негерметичный вариант.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В (переменного или постоянного тока), с максимальной токовой нагрузкой до 10 А на контакт и до 20 А на соединитель в целом. Диаметр контактов — 1,5 мм, проходной диаметр — 20 мм, подходит для неэкранированного кабеля.​

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет.
