Назначение изделия

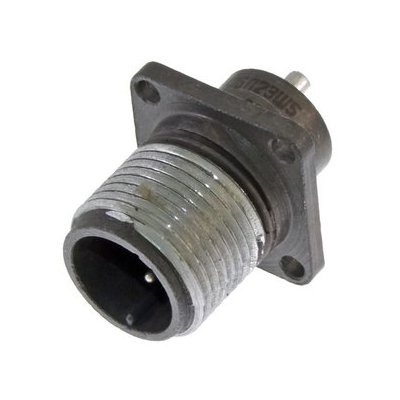

ШР16П2ЭШН — это модификация кабельного разъема серии ШР, предназначенная для надежного соединения электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется компактное, механически прочное и устойчивое к вибрациям соединение экранированных кабельных линий. Конструкция основана на разъеме прибора ШР16П2ЭШ5 и сохраняет его присоединительные и габаритные решения, а обозначение «5» указывает на конкретный контактный набор и исполнение патрубка.

Разъем востребован в промышленных системах, включая оборудование HVAC и приборостроение, где важны стабильность контакта, стойкость к внешним механическим воздействиям и предсказуемый ресурс работы. Возможность сочленения с экранированным кабелем делает его пригодным для линий, чувствительных к электромагнитным помехам.

Подтвержденные технические особенности

Ниже перечислены характеристики, соответствующие данному исполнению коннектора. Обозначение «5» относится к контактному набору с двумя контактами диаметром 1,5 мм и прямому патрубку под экранированный кабель.

• Контактный набор: 2 контакта диаметром 1,5 мм.
• Рабочее напряжение: до 850 В.
• Токовая нагрузка: до 10 А на контакт, максимум 20 А на соединитель.
• Переходное сопротивление контакта: не более 0,0025 Ом.
• Проходной диаметр: 20 мм.
• Сечение подключаемого провода: до 1,93 мм².
• Масса изделия: около 36 г.
• Герметичность: негерметичное исполнение.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Допустимый перегрев контактов: до плюс 110 градусов Цельсия.
• Вибрационные нагрузки: до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Механические удары: до 5000 метров на секунду в квадрате.
• Ресурс наработки: не менее 1000 часов.
• Число циклов сочленения и расчленения: 500.
• Срок хранения: 15 лет.
• Приемка: «5».

Материалы и конструкция

Корпус разъема выполнен из алюминиевого сплава, что обеспечивает прочность при небольшой массе. Изолятор изготовлен из карболита — материала с хорошими диэлектрическими свойствами. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность соединения при длительной эксплуатации.

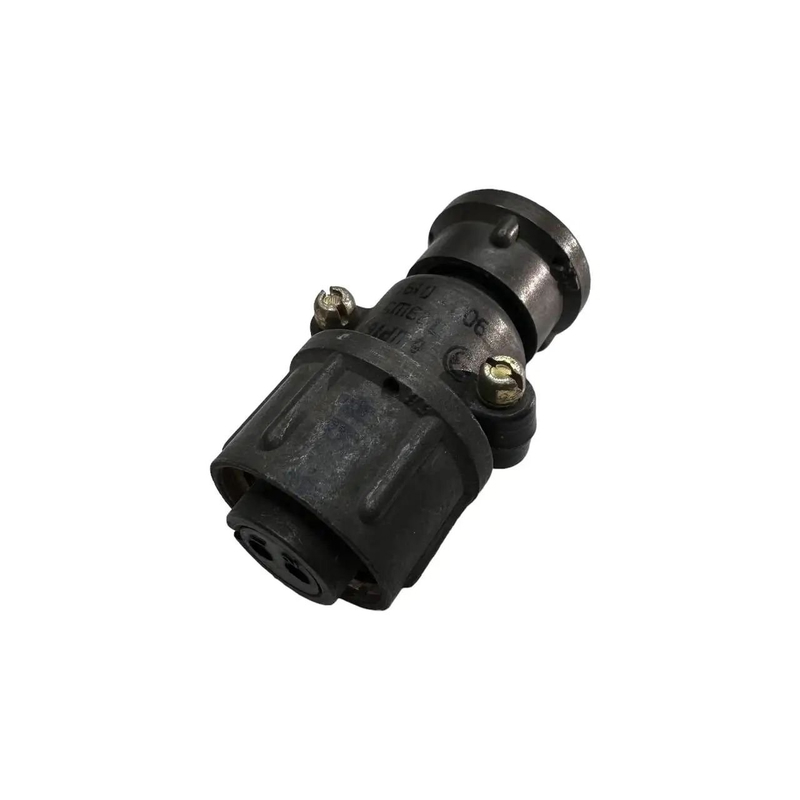

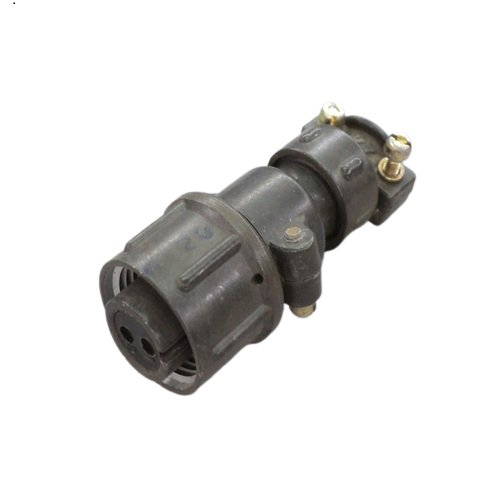

Сочленение резьбовое, с одношпоночной поляризацией: такая схема исключает неправильную стыковку ответных частей и обеспечивает фиксированное взаимное положение контактов. Прямой патрубок предназначен для заделки экранированного кабеля.

Применение и условия эксплуатации

Разъем применяется для коммутации электрических цепей в составе промышленного оборудования, систем отопления, вентиляции и кондиционирования, а также в приборах и устройствах, где используется экранированный кабель. Негерметичное исполнение означает, что изделие рассчитано на работу в нормальных условиях окружающей среды, без прямого воздействия воды и агрессивных сред.

Устойчивость к вибрации до 5000 Гц и ударам до 5000 метров на секунду в квадрате позволяет использовать коннектор на подвижных и подверженных тряске объектах. Температурный диапазон от минус 60 до плюс 60 градусов Цельсия с допустимым перегревом контактов до плюс 110 градусов Цельсия охватывает большинство задач промышленной автоматики и приборных линий.

При монтаже следует учитывать ограничения по сечению провода — до 1,93 мм², проходной диаметр 20 мм и максимальный ток 20 А на соединитель. Ресурс в 500 циклов сочленения и расчленения и наработка не менее 1000 часов определяют области, где важны регулярное обслуживание и замена соединений.

Комплектация и обозначение

Поставляется как коннектор ШР16П2ЭШН с приемкой «5». Артикул изделия — 8959, категория — ШР16. На изображении показан технический чертеж розетки ШР16П2ЭШ5 с габаритами и видом спереди и сбоку, иллюстрирующий компактную конструкцию с патрубком. Коннектор «5» обозначает конкретный контактный набор и исполнение, указанные выше.
