Назначение и область применения

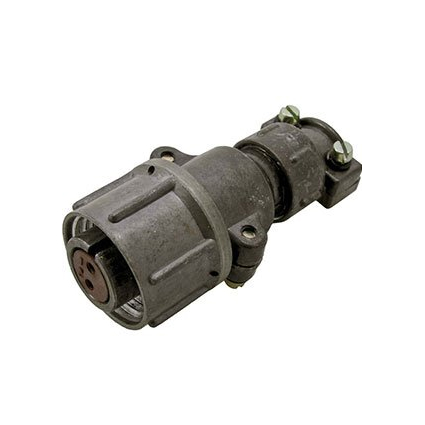

Кабельная розетка ШР16П2ЭШН «5» представляет собой негерметичный цилиндрический соединитель серии ШР, разработанный для создания надёжного разъёмного электрического соединения в цепях постоянного и переменного тока. Изделие ориентировано на эксплуатацию в составе бортового оборудования авиационной техники, промышленных установок, контрольно-измерительных систем и других устройств, где предъявляются повышенные требования к стабильности контакта и устойчивости к внешним воздействующим факторам.

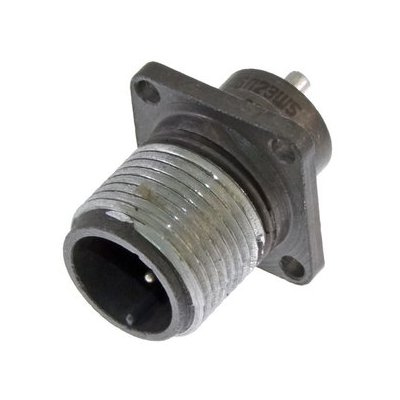

Соединитель рассчитан на работу в электрических цепях с частотой до 3 МГц, что позволяет применять его не только в силовых, но и в сигнальных линиях. Кабельная розетка монтируется на экранированный кабель и обеспечивает корректное подключение экранной оплётки через специальную гайку, обозначенную в маркировке литерой «Э». Ответной частью для данной розетки служит вилка типа ШР16П2ЭШН.

Технические характеристики

Соединитель имеет два контакта диаметром 1,5 мм. Рабочее напряжение составляет до 850 В при питании как переменным, так и постоянным током. Максимальная токовая нагрузка на соединитель достигает 20 А, при этом на каждый отдельный контакт приходится не более 10 А. Сопротивление контакта не превышает 2,5 мОм, что обеспечивает минимальные потери в месте сочленения. Сопротивление изоляции составляет не менее 5000 МОм, гарантируя отсутствие утечек между токоведущими цепями и корпусом.

Масса розетки не превышает 36 г. Проходной диаметр корпуса составляет 20 мм. Конструктивным исполнением предусмотрен прямой патрубок для подвода кабеля, что отражено в маркировке буквой «П». Изделие относится к нормальному исполнению, на что указывает литера «Н».

Условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60°C до плюс 60°C. При этом допускается перегрев контактов под токовой нагрузкой до плюс 110°C. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², механические удары многократного действия с ускорением до 5000 м/с², а также линейное ускорение до 2000 м/с².

Изделие стабильно функционирует в условиях пониженного атмосферного давления вплоть до 1,3·10⁻⁴ Па, что подтверждает пригодность для применения в высотной авиационной технике и вакуумных установках. Минимальная наработка составляет от 1000 до 5000 часов в зависимости от режима эксплуатации. Допустимое число сочленений-расчленений достигает 500 циклов. Назначенный срок хранения — 15 лет.

Маркировка и конструктивные особенности

Условное обозначение ШР16П2ЭШН расшифровывается следующим образом:

• 16 — условный размер корпуса;
• П — прямой патрубок для ввода кабеля;
• 2 — число контактов;
• Э — гайка для экранированного кабеля;
• Ш — розетка;
• Н — нормальное исполнение.

Индекс «5» в обозначении изделия указывает на приёмку «5», что означает проведение полного цикла заводских испытаний и приёмку представителем заказчика. Данное исполнение подтверждает соответствие каждого экземпляра установленным техническим условиям и повышенные гарантии качества при поставке.
