Назначение и область применения

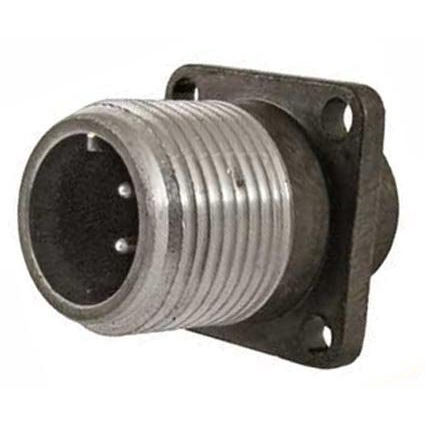

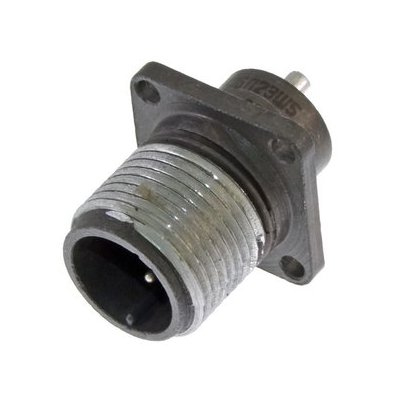

ШР16П2ЭШ5Н представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовым способом сочленения и нормальными габаритами. Изделие относится к категории ШР16 и выполнено в приборном (блочном) исполнении — это вилка, предназначенная для установки непосредственно на корпус оборудования или в составе блочных разъёмных узлов.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, обеспечивая надёжный контакт при многократных циклах сочленения.

Изделие рассчитано на внутреннее и наружное применение с защитой от пыли и воды, в климатическом исполнении УХЛ. Сочленение с ответной частью выполняется резьбовым способом, поляризация корпусов — одношпоночная, что исключает неправильное подключение и повышает надёжность эксплуатации.

Подтверждённые технические особенности

Конструкция и характеристики соединителя ШР16П2ЭШ5Н подтверждаются следующими параметрами:

• Максимальная токовая нагрузка на одиночный контакт — 10 А.
• Максимальная общая токовая нагрузка — 20 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Диапазон частот синусоидальной вибрации — от 1 до 5000 Гц.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Рабочая температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия.
• Атмосферное пониженное давление — 1,3 на 10 в минус четвёртой степени Па.

Покрытие контактов изделия — никель, что обеспечивает стабильные электрические характеристики и повышенную стойкость к коррозии. Количество контактов — 2, сочетание контактов обозначено индексом 5, что соответствует контактам диаметром 1,5 мм.

Расшифровка обозначения и совместимость

Маркировка ШР16П2ЭШ5Н содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя;
• 16 — условный размер корпуса;
• П — конструктивное исполнение (для приборной части — без патрубка);
• 2 — количество контактов;
• Э — вид гайки патрубка (для экранированного кабеля);
• Ш — вид контактов (для приборной части — вилка);
• 5 — обозначение сочетания контактов (2 контакта диаметром 1,5 мм);
• Н — покрытие контактов никелем.

Для розетки кабельной ШР16П2ЭШ5Н ответной частью является именно данная вилка приборная ШР16П2ЭШ5Н. Таким образом, соединитель полностью совместим с кабельной розеткой аналогичного обозначения и обеспечивает корректное электрическое и механическое сопряжение в составе единой системы.

Эксплуатационные характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне внешних условий, включая пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па. Это позволяет использовать его в составе аппаратуры, работающей на значительных высотах или в разреженной атмосфере. Вибрационная стойкость в диапазоне частот от 1 до 5000 Гц обеспечивает стабильную работу соединителя при механических воздействиях.

Конструктивное исполнение без патрубка делает приборную вилку удобной для монтажа на панелях и корпусах оборудования. Резьбовое сочленение гарантирует плотное прилегание контактных пар и защиту от самопроизвольного разъединения. Покрытие контактов никелем способствует сохранению низкого переходного сопротивления на протяжении всего срока службы, включая все 500 циклов сочленений-расчленений.
