Назначение и область применения

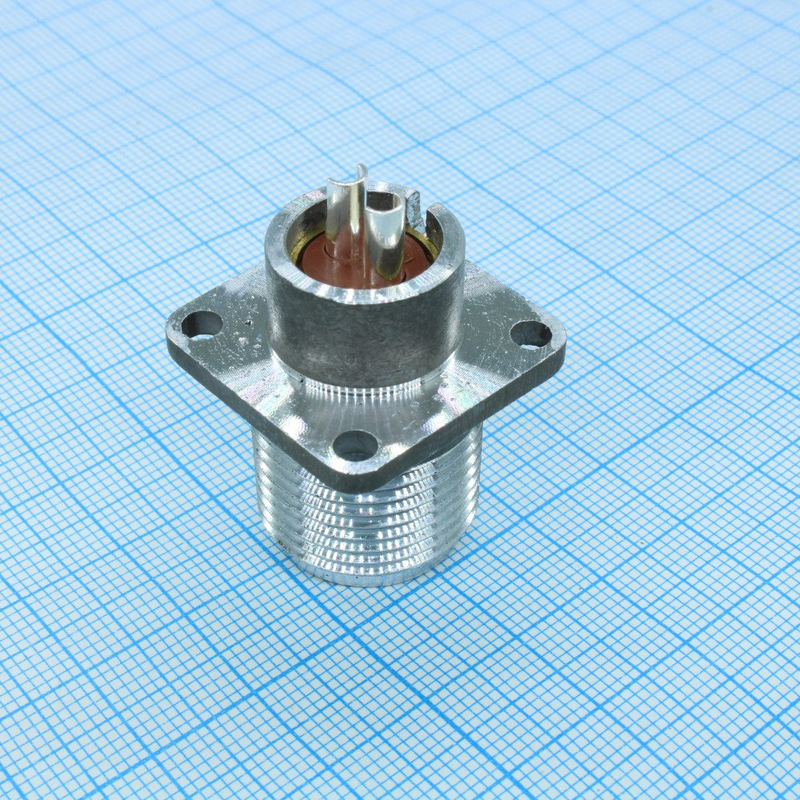

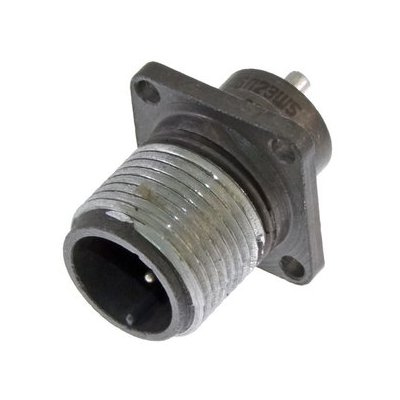

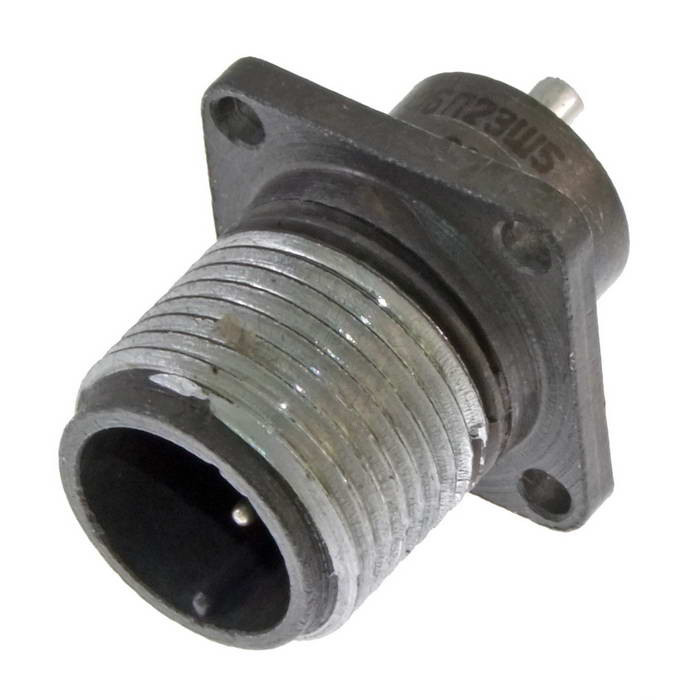

ШР16П2ЭШ5 представляет собой блочную вилку цилиндрического электрического соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу в диапазоне частот до 3 МГц при максимальном рабочем напряжении до 850 В. Разъем находит широкое применение при монтаже электро- и радиоаппаратуры, в промышленном оборудовании, измерительных системах и устройствах, где требуется надежное разъемное соединение с экранированными или неэкранированными кабелями.

Конструкция вилки обеспечивает стабильный электрический контакт и механическую фиксацию ответной части, что позволяет использовать изделие в условиях вибрационных и ударных нагрузок. Проходной диаметр вилки составляет 20 мм, что упрощает интеграцию в корпусные элементы аппаратуры.

Технические характеристики

Изделие относится к серии штепсельных негерметичных разъемов ШР с условным размером корпуса 16. Основные электрические и эксплуатационные параметры:

• Количество контактов: 2
• Диаметр контакта: 1,5 мм
• Максимальная токовая нагрузка: до 20 А на соединитель в целом, 10 А на каждый контакт
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Рабочий диапазон температур: от -60 °C до +60 °C
• Максимальное рабочее напряжение: до 850 В
• Диапазон рабочих частот: до 3 МГц

Соединитель способен выдерживать механические воздействия: синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с².

Конструктивные особенности и расшифровка обозначения

Изделие выполнено без патрубка и относится к блочному типу монтажа. Наличие проходного отверстия диаметром 20 мм позволяет устанавливать вилку непосредственно на корпус прибора или в монтажную панель. В сочетании с ответной кабельной розеткой образуется разъемное соединение, пригодное для частых циклов сочленения и расчленения.

Маркировка ШР16П2ЭШ5 несет следующую информацию:

1. ШР — тип разъема: штепсельный негерметичный
2. 16 — условный размер корпуса
3. П — конструктивное исполнение: без патрубка
4. 2 — количество контактов
5. Э — условное обозначение сочетания контактов
6. Ш — вид соединителя: вилка
7. 5 — обозначение сочетания контактов

Условия эксплуатации

Вилка сохраняет работоспособность в широком диапазоне температур от -60 °C до +60 °C, что допускает применение как в отапливаемых помещениях, так и в неотапливаемых технических отсеках. Изделие не является герметичным, поэтому устанавливается внутри корпусов оборудования или в местах, защищенных от прямого попадания влаги и пыли. Высокое сопротивление изоляции обеспечивает стабильную работу при номинальных напряжениях в цепях постоянного и переменного тока с частотой до 3 МГц.

Благодаря сочетанию двух контактов диаметром 1,5 мм и суммарной токовой нагрузке до 20 А, разъем подходит для подключения силовых и сигнальных линий средней мощности. Устойчивость к вибрационным и ударным воздействиям делает его пригодным для использования в подвижных узлах промышленного оборудования, транспортных системах и стендовой аппаратуре.
