Назначение соединителя ШР16П2ЭШ5

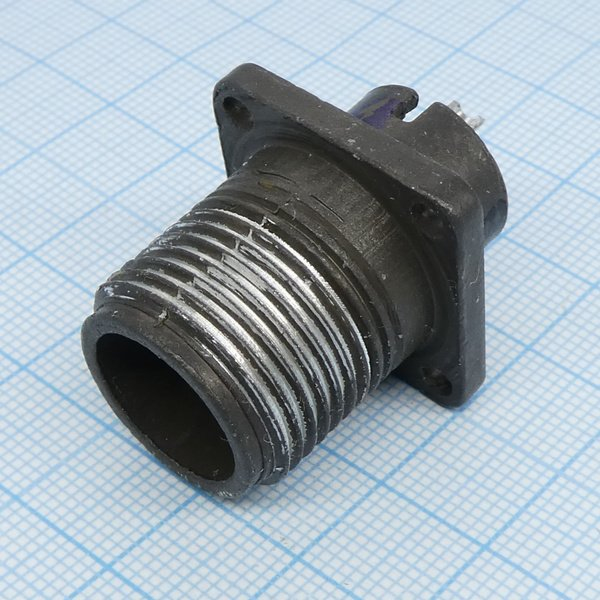

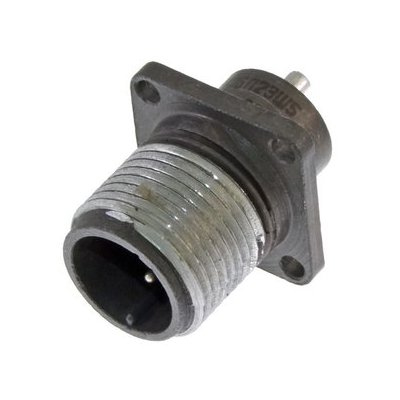

ШР16П2ЭШ5 «вилка Элекон» представляет собой низкочастотный цилиндрический соединитель серии ШР16, разработанный для применения в электротехнической и радиоаппаратуре. Устройство предназначено для работы в цепях постоянного и переменного тока и относится к приборным (блочным) вилкам общего назначения. Основная сфера использования — монтаж внутри блоков и приборов, а также присоединение кабеля к аппаратным платам.

Соединитель рассчитан на функционирование в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при амплитудном напряжении до 850 В. Конструкция типа «П» подразумевает исполнение вилки без патрубка, то есть с прямым выводом под экранированный или неэкранированный кабель. Это делает модель удобной для компоновки в ограниченном внутреннем пространстве радиоэлектронной аппаратуры.

Конструктивные особенности и технические характеристики

ШР16П2ЭШ5 выполнен по типу цилиндрического разъёма с резьбовым стыкованием. Корпус изготавливается из алюминиевого сплава с оксидным покрытием, что обеспечивает защиту от коррозии и механических повреждений при эксплуатации. Изолятор выполнен из карболита — материала, обладающего высокой диэлектрической прочностью и стойкостью к температурным воздействиям.

Ключевые параметры соединителя:

• количество контактов: 2 штыревых контакта диаметром 1,5 мм;
• максимальное рабочее напряжение: до 850 В (амплитудное значение постоянного и переменного тока);
• токовая нагрузка: до 10 А на контакт, до 20 А на весь соединитель в установившемся режиме;
• сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
• рабочий диапазон температур окружающей среды: примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при учёте перегрева контактов — до около плюс 110 градусов Цельсия;
• минимальная наработка: около 1000 часов;
• число циклов сочленения-расчленения: порядка 500;
• срок сохраняемости при хранении: до 15 лет.

Изделие соответствует климатическому исполнению по ГОСТ, как правило УХЛ2, и рассчитано на внутренний монтаж в аппаратуре. Допускается использование наружного монтажа при условии защиты от прямого попадания дождя, пыли и солнечного излучения.

Устойчивость к внешним воздействиям и применение

Соединитель ШР16П2ЭШ5 демонстрирует высокую стойкость к механическим нагрузкам. Конструкция рассчитана на воздействие синусоидальной вибрации до частот 5000 Гц с ускорением до 300 метров в секунду за секунду, одиночных ударов до 5000 метров в секунду за секунду и кратковременных линейных перегрузок до 2000 метров в секунду за секунду. Такие характеристики позволяют применять разъём в аппаратуре, эксплуатируемой в условиях повышенной вибрации и ударных воздействий.

Важно учитывать, что ШР16П2ЭШ5 не является герметичным разъёмом. Он не предназначен для работы под давлением или в сильно запылённой и влажной среде без дополнительной защиты. При необходимости использования в сложных условиях следует предусмотреть дополнительные меры герметизации и защиты от внешних факторов.

Соединитель поставляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении. Артикул товара — 21161, производитель — Элекон.
