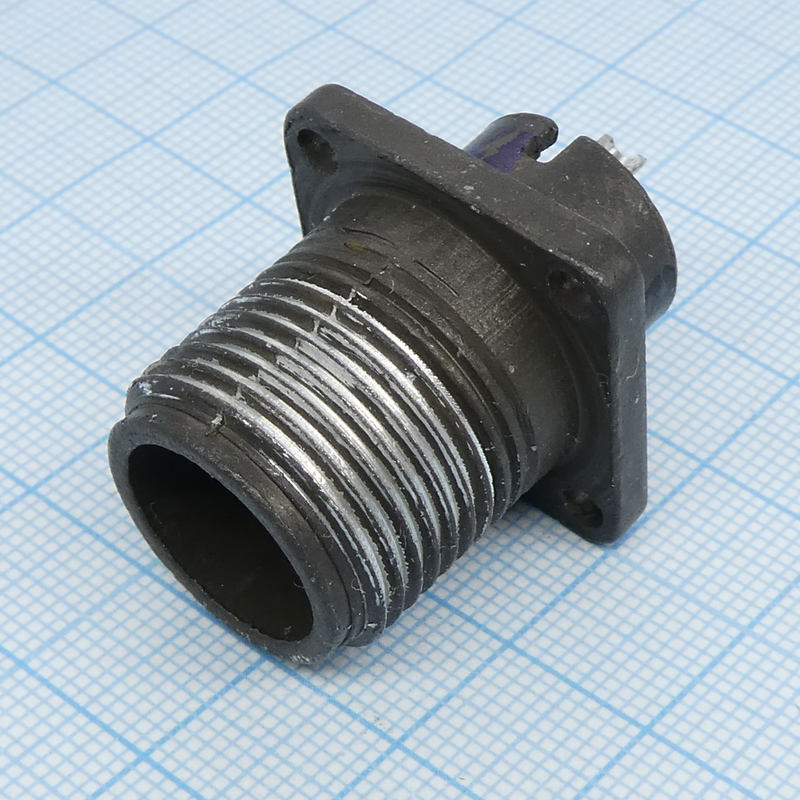

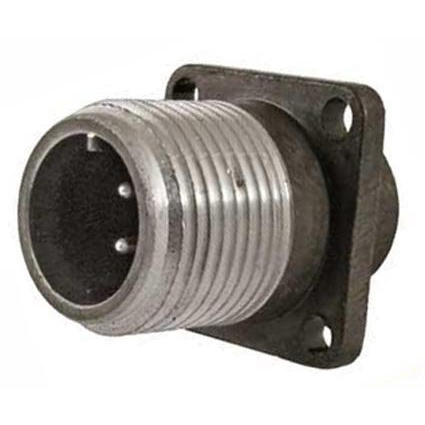

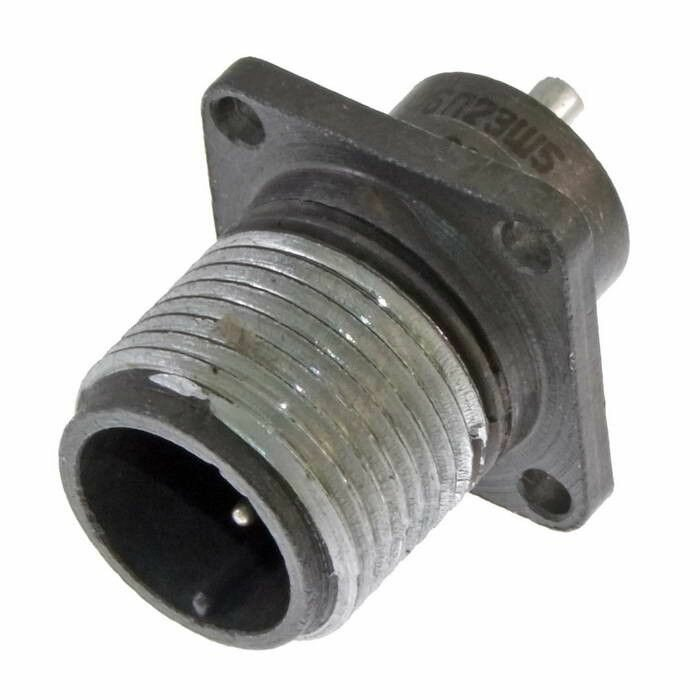

ШР16П2ЭШ5 – это низкочастотный цилиндрический соединитель типа «вилка блочная» из серии ШР, рассчитанный на приборную часть оборудования и коммутацию двух цепей. Обычно используется в радиоэлектронной аппаратуре, контрольно‑измерительных приборах и промышленных устройствах, где требуется надёжное разъёмное соединение с кабельной розеткой той же серии.

Расшифровка обозначения

• ШР – тип соединителя (низкочастотный цилиндрический).

• 16 – условный размер корпуса (соответствует типоразмеру ШР16).

• П – конструктивное исполнение: приборная часть без патрубка, для монтажа на панели/корпусе.

• 2 – количество контактов (два контакта‑штыря).

• Э – экранированный (экранированный кабель).

• Ш – прямой вывод (штырьковые контакты).

• 5 – номер контактного набора: два штырьковых контакта диаметром 1,5 мм.

Основные технические параметры

• Количество контактов – 2, типа «штырь» диаметром 1,5 мм, с низким сопротивлением контакта (порядка 2,5 мОм).

• Номинальное/рабочее напряжение до 850 В переменного или постоянного тока.

• Рабочий ток до 10 А на контакт, суммарный ток соединителя – до 20 А.

Конструкция и монтаж

Соединитель выполнен с корпусом из алюминиевого сплава и изолятором из карболита, цвет корпуса обычно тёмно‑серый. Крепление к приборной части – резьбовое (через накидную гайку), монтаж – объёмный (с фиксацией на панели аппарата). Соединитель негерметичный, без патрубка, предназначен для работы в обычных и повышенных механических нагрузках.

Условия эксплуатации и ресурс

Рабочий диапазон температур обычно от −60 до +60 °С, с возможностью перегрева контактов до примерно +110 °С при предельных нагрузках. Соединитель устойчив к вибрации (диапазон частот 1–5000 Гц, ускорение до 300 м/с²), одиночным и многократным механическим ударам, а также к разрежению и повышенной влажности.
Ресурс рассчитан на порядка 500 циклов сочленения‑расчленения, минимальный срок сохраняемости – до 15 лет.
