Назначение и область применения

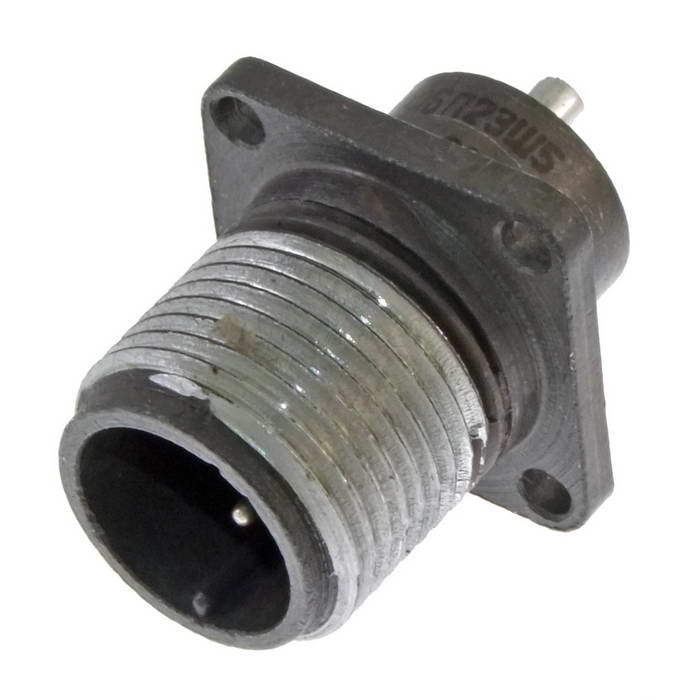

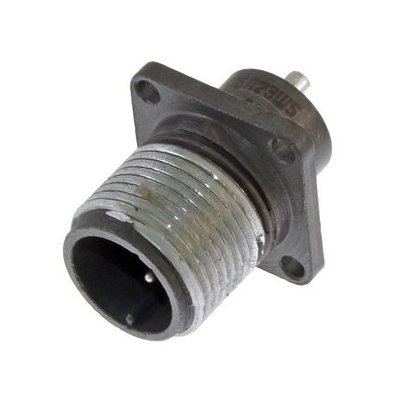

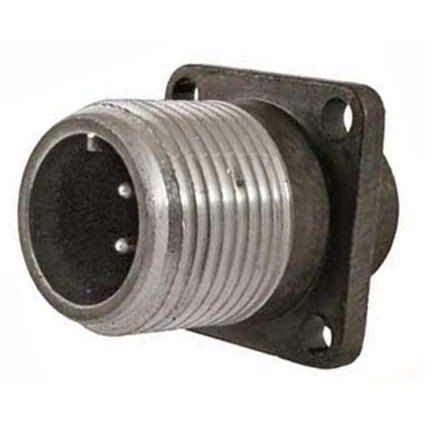

ШР16П2ЭШ5 вилка блочная представляет собой электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и систем автоматики. Изделие относится к серии ШР16 и используется как ответная часть разъемного соединения, обеспечивая надежный механический и электрический контакт при многократных циклах сочленения и расчленения.

Соединитель рассчитан на эксплуатацию в стационарных и подвижных установках, где требуется устойчивость к вибрационным и ударным нагрузкам. Блочное исполнение вилки позволяет монтировать ее непосредственно на корпус устройства или на монтажную панель, что упрощает компоновку аппаратуры и сокращает длину внутренних проводников.

Изделие допускается применять во внутренних и наружных условиях при климатическом исполнении УХЛ. При наружной установке необходимо обеспечить защиту от прямого попадания пыли и воды, так как конструкция разъема не предусматривает герметизацию сочленения от атмосферных осадков.

Технические характеристики

Вилка блочная ШР16П2ЭШ5 имеет два контакта диаметром 1,5 мм. Рабочий ток составляет до 10 А на каждый контакт, при этом суммарная токовая нагрузка не должна превышать 20 А. Рабочее напряжение для цепей постоянного и переменного тока — не более 850 В.

Электрические параметры изделия обеспечивают низкое переходное сопротивление. Сопротивление контактов не превышает 2,5 мОм, а сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Покрытие контактов выполнено из серебра или никеля, что гарантирует стабильность электрического соединения и защиту от окисления.

Сочленение вилки с ответной розеткой — резьбовое, с одношпоночной поляризацией корпусов. Такая конструкция исключает неправильное соединение и предотвращает повреждение контактов при монтаже. Метод присоединения проводов — пайка.

Габаритные размеры вилки составляют 42×25×25 мм. Ресурс по количеству сочленений-расчленений достигает 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне температур — от минус 60°C до плюс 60°C. Конструкция выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 м/с².

Устойчивость к механическим ударам подтверждена для следующих режимов:

• одиночный удар с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с².

Соединитель допускает эксплуатацию при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что позволяет использовать его в аппаратуре, работающей на больших высотах или в вакуумных камерах.

Комплектация и маркировка

Вилка блочная ШР16П2ЭШ5 поставляется как самостоятельное изделие. Ответная розетка в комплект не входит и приобретается отдельно. Маркировка содержит обозначение серии, количество и тип контактов, а также индекс климатического исполнения. Артикул изделия — 8953.

Приемка изделия соответствует категории «5», что предусматривает проведение приемо-сдаточных испытаний на предприятии-изготовителе с оформлением документации, подтверждающей соответствие заявленным характеристикам.
