Назначение и конструктивное исполнение

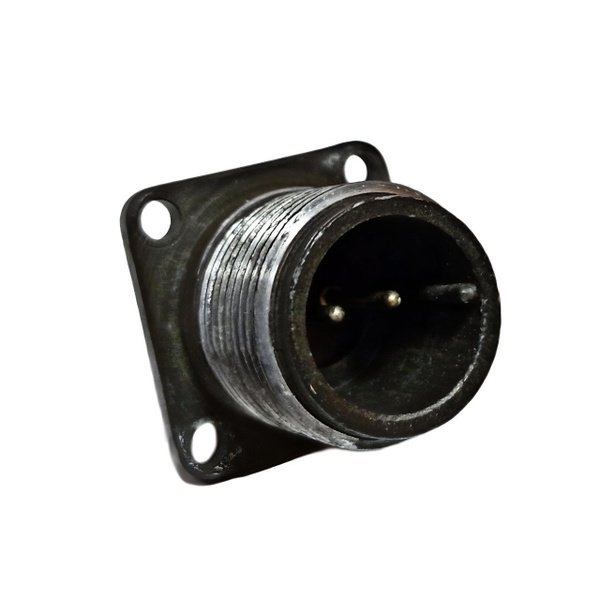

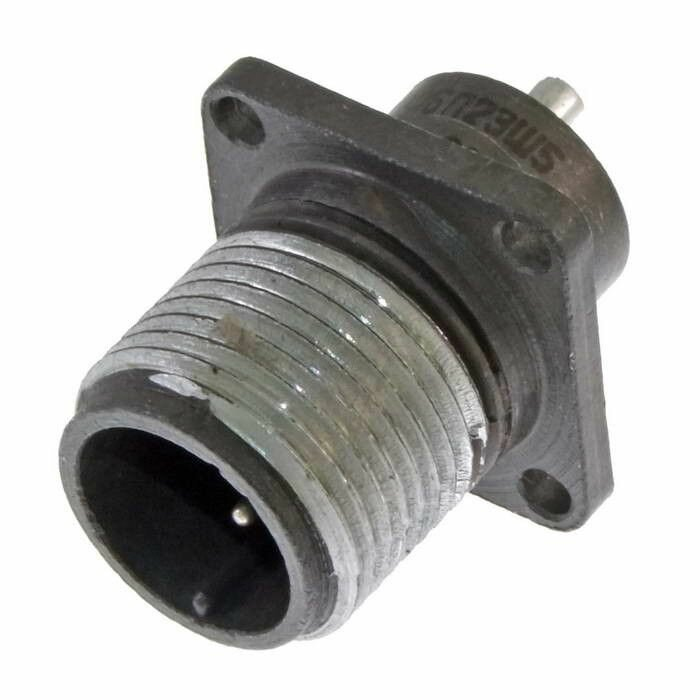

ШР16П2ЭШ5 — это блочная двухконтактная негерметичная вилка, входящая в серию низкочастотных цилиндрических разъёмов ШР. Изделие применяется для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования и промышленных устройств. Вилка устанавливается на приборной панели или в корпусе оборудования и выполняет функцию блочной части разъёмного соединения.

Корпус вилки изготовлен из алюминиевого сплава, что обеспечивает достаточную механическую прочность при умеренной массе. Изолятор выполнен из карболита — материала, устойчивого к электрическим нагрузкам и сохраняющего стабильные диэлектрические свойства в широком диапазоне температур. Контакты штыревого типа имеют никелевое покрытие, которое защищает токопроводящие поверхности от окисления и снижает переходное сопротивление в зоне контакта.

Вилка оснащена прямым выводом под экранированный кабель, при этом патрубок в конструкции отсутствует. Сочленение с ответной розеткой осуществляется резьбовым способом, что гарантирует надёжную фиксацию соединения и исключает самопроизвольное расчленение при вибрационных и ударных воздействиях.

Электрические параметры

• Количество контактов — 2
• Диаметр контактов — порядка 1,5 мм
• Рабочее напряжение — до 850 В амплитудного значения
• Рабочий ток на один контакт — до 10 А
• Максимальный суммарный ток на соединитель — около 20 А
• Диапазон рабочих частот — до 3 МГц

Разъём рассчитан на эксплуатацию в цепях как постоянного, так и переменного тока. Указанные предельные значения напряжения и тока обеспечивают стабильную работу соединения в типовых схемах питания и сигнальных цепях низкочастотной аппаратуры.

Условия эксплуатации и надёжность

Изделие предназначено для работы в диапазоне температур окружающей среды от −60 до +60 °C. При учёте допустимого перегрева контактов верхняя граница рабочего температурного диапазона может достигать +110 °C. Конструкция вилки обеспечивает устойчивость к вибрационным нагрузкам с частотой до 5000 Гц при ускорении до 300 м/с², линейным ускорениям до 2000 м/с², а также многократным ударным воздействиям.

Минимальная наработка изделия составляет около 1000 часов. Количество допустимых циклов сочленения-расчленения — порядка 500. Минимальный срок сохраняемости при хранении достигает 15 лет, что подтверждает долговременную стабильность характеристик при соблюдении регламентированных условий содержания.

Климатическое исполнение изделия — УХЛ, что соответствует эксплуатации в умеренном и холодном климате. Данный разъём не является герметичным, поэтому его монтаж целесообразно выполнять внутри корпусов приборов либо использовать дополнительные средства защиты от пыли и влаги, предусмотренные конкретным проектом.

Применение и особенности монтажа

Блочная вилка ШР16П2ЭШ5 востребована при компоновке приборных стоек, блоков питания, генераторных и измерительных модулей, где требуется надёжное разъёмное соединение с ограниченным числом контактов и умеренными токовыми нагрузками. Прямой вывод под экранированный кабель упрощает подключение экранированных линий и обеспечивает удобство трассировки проводников внутри корпуса оборудования.

При монтаже вилки на панели следует учитывать отсутствие герметизации и необходимость обеспечения доступа для резьбового сочленения с ответной частью. Конструкция допускает многократное подключение и отключение кабельной розетки, сохраняя стабильность электрических параметров в пределах заявленного ресурса циклов.
