Назначение

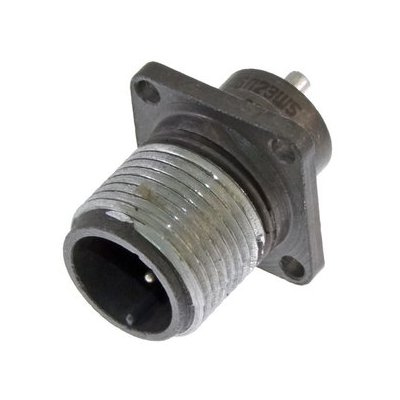

Вилка ШР16П2ЭШ5 — блочный (приборный) соединитель цилиндрической низкочастотной серии ШР объёмного монтажа с резьбовым сочленением и нормальными габаритами. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивно вилка относится к приборному исполнению без патрубка и применяется для коммутации цепей радиоэлектронной и радиотехнической аппаратуры, в том числе в приборах производства завода «Элекон». Ответной частью является розетка ШР16П2ЭШ5.

Подтверждённые особенности

Изделие имеет 2 контактов диаметром 1,5 мм и относится к типу контактного набора со штыревыми контактами №5 (Ш5). Максимальная токовая нагрузка составляет 10 А на контакт, при этом суммарная нагрузка на соединитель — до 20 А. Материал корпуса — алюминиевый сплав, изолятор выполнен из карболита. Покрытие контактов — серебро или никель. Вилка имеет экранированное исполнение.

Диапазон рабочих температур составляет от минус 60 °C до плюс 60 °C, с учётом перегрева контактов — до плюс 110 °C. Масса изделия ориентировочно 18–22 г. Климатическое исполнение — УХЛ, что допускает применение как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Устойчивость к внешним воздействиям

• Вибрационные нагрузки: диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с².
• Ударные нагрузки: ускорение до 5000 м/с².
• Линейное ускорение: до 2000 м/с².
• Пониженное атмосферное давление: до 1,3 на 10 в минус 4 степени Па.

Эксплуатационные показатели

Ресурс соединителя составляет 500 циклов сочленений. Наработка — 1000 часов. Данные показатели подтверждают возможность длительного применения вилки в составе стационарного и мобильного оборудования при соблюдении заявленных условий эксплуатации.

Расшифровка обозначения

• ШР — серия низкочастотных цилиндрических соединителей.
• 16 — условный размер корпуса.
• П2 — приборное исполнение без патрубка, 2 контакта.
• Э — экранированный.
• Ш5 — тип контактного набора: штыревые контакты №5.

Применение

Вилка ШР16П2ЭШ5 используется для разъёмного соединения экранированных цепей в составе радиоэлектронной аппаратуры, измерительных приборов, блоков питания и коммутационного оборудования. Экранированное исполнение обеспечивает снижение уровня наводок, что особенно важно при передаче сигналов малой амплитуды и работе в условиях повышенных электромагнитных помех. Резьбовое сочленение гарантирует надёжную фиксацию соединения даже при значительных вибрационных и ударных воздействиях.

Приборное исполнение без патрубка позволяет монтировать вилку непосредственно на корпус оборудования. Благодаря компактным габаритам и массе около 18–22 г, изделие может применяться в устройствах с ограниченным внутренним пространством. Соединитель совместим с ответной розеткой ШР16П2ЭШ5, что обеспечивает стандартизацию монтажа и взаимозаменяемость компонентов в составе серийно выпускаемой аппаратуры.
