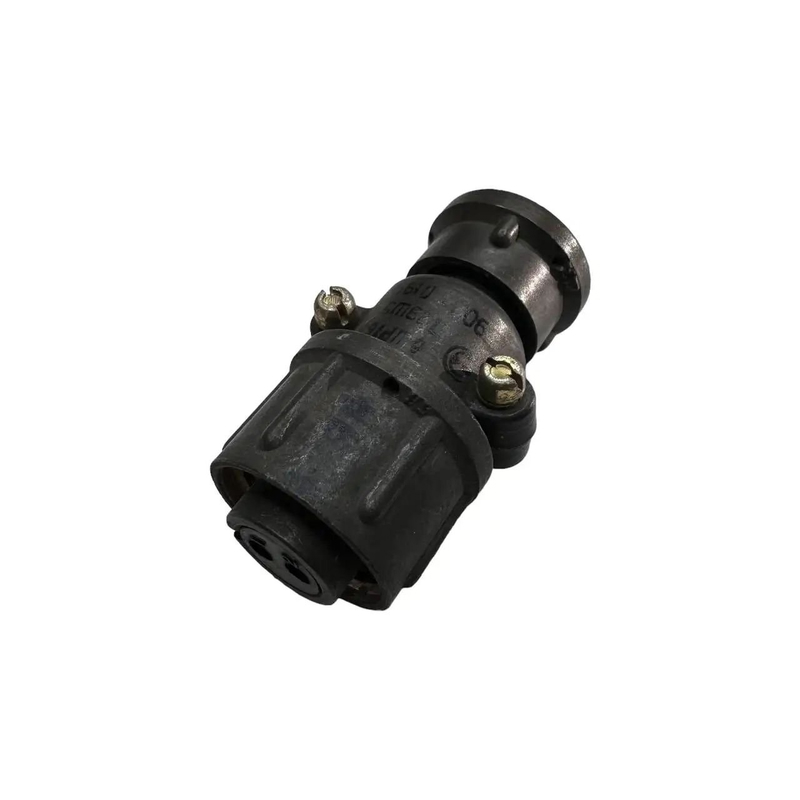

Разъем ШР16П2ЭШ5 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока. Он состоит из двух частей: вилки и розетки. В данном случае рассматривается розетка кабельная.

Основные характеристики:

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Условный размер корпуса : 16.

• Конструктивное исполнение кабельной части : П — с прямым патрубком.

• Количество контактов : 2.

• Вид концевой гайки : Э — для экранированного кабеля.

• Вид соединителя в кабельной части : Ш — розетка (гнездо).

• Обозначение сочетания контактов : 5 — два контакта диаметром 1,5 мм.

• Рабочее напряжение : до 850 В.

• Максимальная токовая нагрузка на одиночный контакт : до 10 А, общая — до 20 А.

• Материал корпуса : алюминиевый сплав АЛ-11.

• Материал изоляторов : прессматериал карболит К-211-3.

• Материал гнезд контактов : латунь ЛС59-1.

• Покрытие контактов : серебро или никель (при наличии буквы "Н").

• Метод монтажа : навесной (объемный).

• Сочленение соединителя : резьбовое, поляризация корпуса одношпоночная.

• Рабочая температура : от -60°C до +60°C (в некоторых источниках до +100°C).

• Климатическое исполнение : УХЛ.

Применение:

Разъемы серии ШР16П2ЭШ5 используются для подключения экранированных кабелей и предназначены для работы в различных электрических цепях, включая низкочастотные и низковольтные приложения. Они подходят для монтажа с экранированными или неэкранированными кабелями в соответствии с техническими условиями.

Ответная часть для розетки кабельной ШР16П2ЭШ5 является вилка приборная ШР16П2ЭШ5.
