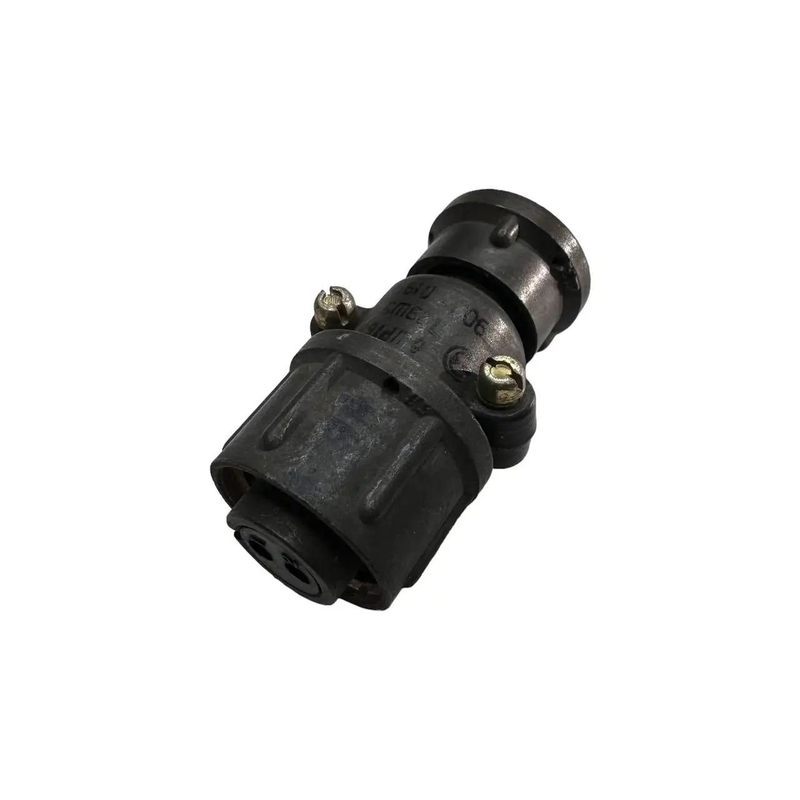

ШР16П2ЭШ5 — это кабельная розетка, предназначенная для соединения электрических цепей в устройствах электро- и радиоаппаратуры. Она относится к серии низкочастотных цилиндрических соединителей, которые могут использоваться как в постоянных, так и в переменных токах.

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный)
• Условный размер корпуса : 16
• Количество контактов : 2
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка : 20 А (10 А на контакт)
• Температурный диапазон : от -60 °C до +60 °C
• Сопротивление изоляции : не менее 5000 М?
• Материал корпуса : металл (алюминиевый сплав)
• Материал изолятора : карболит
• Покрытие контактов : серебро или никель (в зависимости от маркировки)

Конструкция

розетка ШР16П2ЭШ5 имеет прямой патрубок и предназначена для подключения экранированных кабелей. Она состоит из двух частей: розетки и вилки, которые могут быть как приборными, так и кабельными. Сочленение соединителей осуществляется с помощью резьбового механизма, что обеспечивает надежное соединение.

Расшифровка обозначения

• ШР — тип соединителя
• 16 — условный размер корпуса
• П — конструктивное исполнение (в данном случае с прямым патрубком)
• 2 — количество контактов
• Э — условное обозначение
• Ш — вид соединителя в приборной части вилка
• 5 — обозначение сочетания контактов

Применение

розетка ШР16П2ЭШ5 используется для соединения и разъединения электрических цепей в различных устройствах, включая приборы и блоки. Она подходит для работы в условиях, где требуется высокая степень защиты от внешних воздействий, хотя сама по себе не является герметичной. Таким образом, ШР16П2ЭШ5 представляет собой надежное решение для создания электрических соединений в промышленности и других сферах, требующих стабильной работы электрических цепей.
