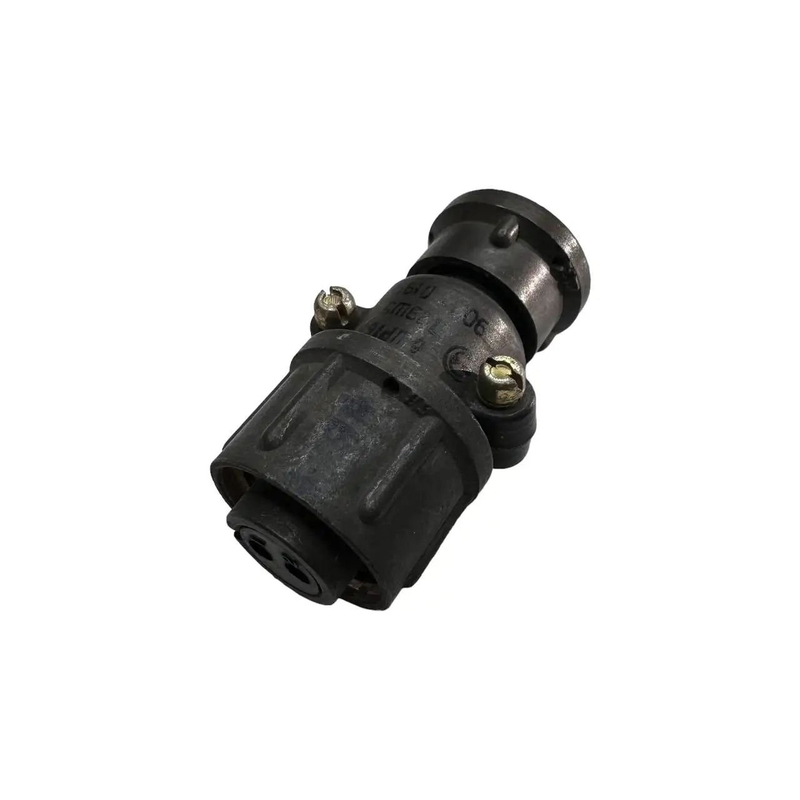

ШР16П2ЭШ5 кабельная розетка — это двухконтактная негерметичная кабельная розетка серии ШР, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. розетка имеет прямой патрубок и гайку для экранированного кабеля.

Технические характеристики:

• Тип соединителя : ШР — штепсельный разъем.

• Условный размер корпуса : 16.

• Количество контактов : 2.

• Диаметр контактов : 1,5 мм.

• Рабочий ток на контакт : до 10 А.

• Максимальная токовая нагрузка на одиночный контакт : до 20 А.

• Максимальное рабочее напряжение : до 850 В.

• Сечение подсоединяемого провода : не более 1,93 мм?.

• Сопротивление контактов : не более 0,0025 Ом.

• Сопротивление изоляции : не менее 5000 МОм.

• Покрытие контактов : серебро (при отсутствии буквы «Н» в маркировке).

• Материал корпуса : алюминиевый сплав АЛ-11.

• Материал изоляторов : прессматериал карболит К-211-3.

• Материал контактов : латунь ЛС59-1.

• Сочленение : резьбовое.

• Поляризация корпуса : одношпоночная.

• Минимальная наработка : 1000 часов.

• Рабочая температура : от -60°C до +60°C.

Применение:

Эта розетка используется в радиоэлектронной и радиотехнической аппаратуре. Она предназначена для соединения с вилкой приборной ШР16П2ЭШ5. розетка обеспечивает надежное соединение в условиях механических воздействий, таких как вибрация и удары.
