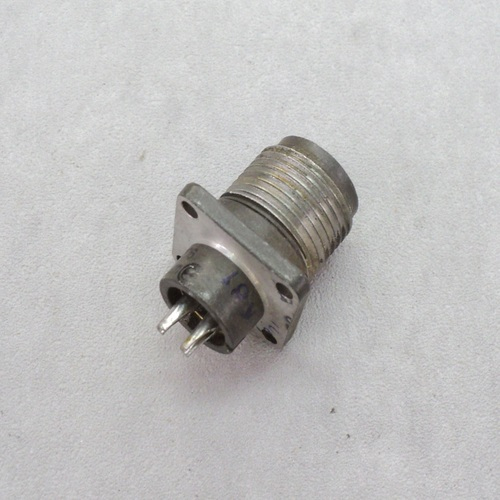

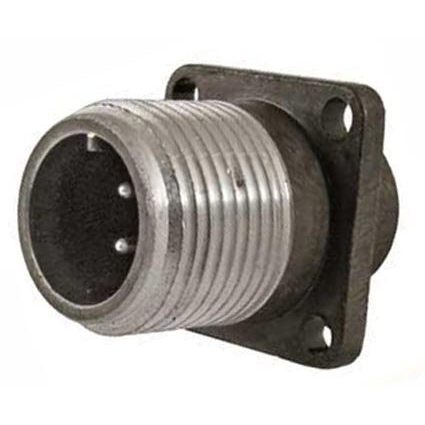

ШР16П2ЭШ5 – это приборная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока. Она используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Характеристики и параметры ШР16П2ЭШ5 :

• Соединители состоят из вилки и розетки.

• вилки и розетки могут быть блочными (приборными) или кабельными. Блочная часть изготавливается без патрубка, с прямым или угловым патрубком, кабельная — с прямым или угловым патрубком.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Контакты имеют серебряное или никелевое покрытие.

• Монтаж осуществляется методом пайки.

• Предназначены для монтажа с экранированными или неэкранированными кабелями.

• Рабочий ток: 10 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В.

• Диаметр контактов: 1,5 мм.

• Сопротивление контактов: 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 ч.

• Срок сохраняемости: не менее 15 лет.

• Хвостовики контактов допускают подсоединение проводов сечением 1,93 мм.

• Количество перепаек: не более 3.

• Габаритные размеры: 42?25?25 мм.

• Диапазон частот: до 3 МГц.

• Температура окружающей среды: от -60°С до +60°С.

Расшифровка маркировки ШР16П2ЭШ5 :

• ШР – штепсельный разъем негерметичный.

• 16 – условный размер корпуса.

• П – конструктивное исполнение приборной части (без патрубка).

• 2 – количество контактов.

• Э – для экранированного кабеля (отсутствует).

• Ш – вилка (штырь).

• 5 – обозначение сочетания контактов.
