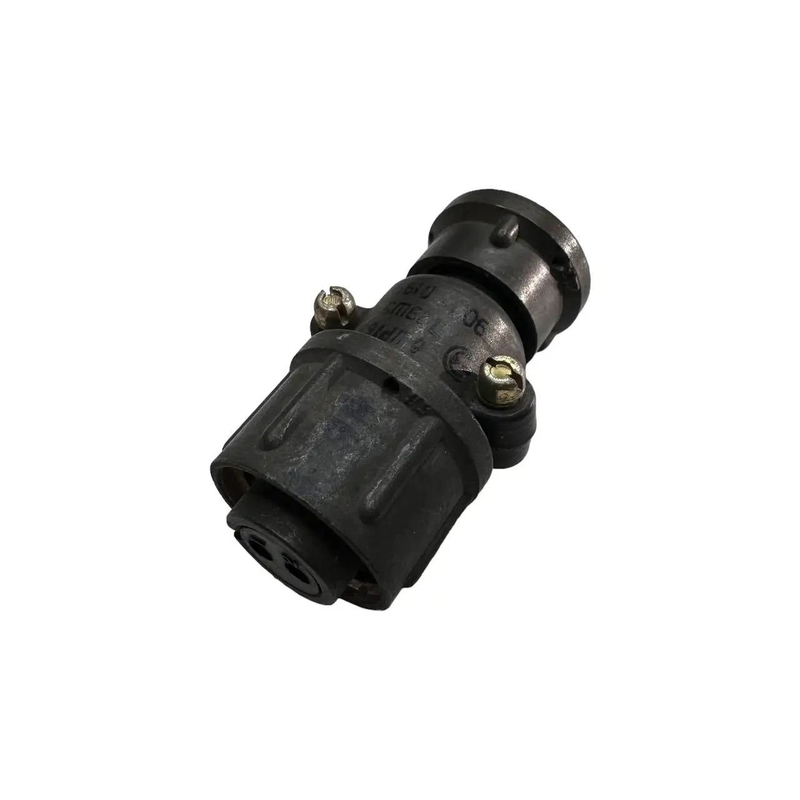

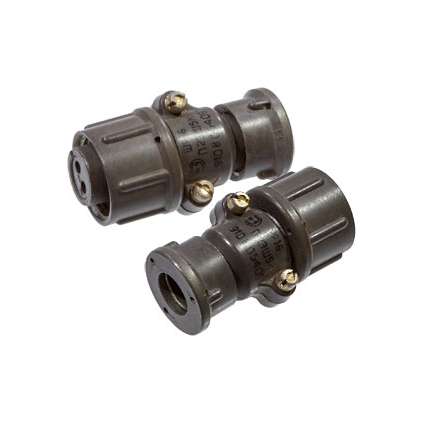

Разъем ШР16П2ЭШ5 представляет собой 2-х контактную негерметичную приборную вилку, предназначенную для использования в электрических цепях как постоянного, так и переменного тока. Вот основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный).
• Количество контактов : 2.
• Рабочее напряжение : до 850 В.
• Максимальная токовая нагрузка : до 20 А на соединитель, до 10 А на каждый контакт.
• Диаметр контакта : 1,5 мм.
• Сопротивление контакта : не более 0,0025 Ом.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструктивные особенности

• Корпус : условный размер 16, выполнен из металла.
• Материал изолятора : карболит.
• Покрытие контактов : серебро.
• Способ монтажа : пайка, с возможностью подключения как экранированных, так и неэкранированных кабелей.

Габаритные размеры

• Проходной диаметр для подключения кабеля составляет 20 мм.
• Габариты вилки:
  • A = 19 ± 0,1 мм
  • B = 25 мм
  • D = 16 мм
  • D1 = М20?1,5 мм

Условия эксплуатации

Разъем может работать в диапазоне температур от -60 °C до +100 °C и выдерживает механические нагрузки, такие как вибрации и удары. Он предназначен для применения в электроаппаратуре и радиоэлектронике, обеспечивая надежное соединение и разъединение электрических цепей.

Расшифровка обозначений

Обозначение ШР16П2ЭШ5 расшифровывается следующим образом:

• ШР – тип разъема;
• 16 – условный размер корпуса;
• П – конструктивное исполнение (без патрубка);
• 2 – количество контактов;
• Э – условное обозначение;
• Ш – вид соединителя вилка ;
• 5 – обозначение сочетания контактов.

Разъемы ШР16П2ЭШ5 широко используются в различных областях, включая промышленность и электронику, благодаря своей надежности и универсальности.
