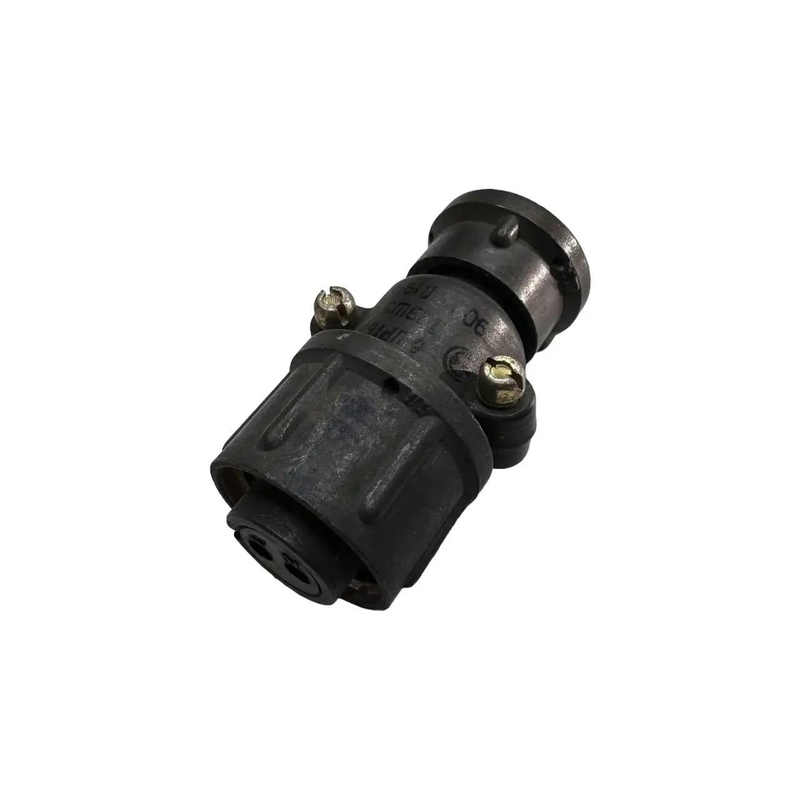

ШР16П2ЭШ РОЗЕТКИ «5» Коннектор

Цена:

550 ₽

Производитель: Коннектор

Технические характеристики

ШР16П2ЭШ5 — это кабельная розетка серии ШР, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока.

Она имеет 2 контакта диаметром 1,5 мм, рабочее напряжение до 850 В и максимальную токовую нагрузку до 20 А на соединитель (10 А на контакт).
Работает в диапазоне температур от -60°C до +60°C (с учётом перегрева контактов до +110°C), выдерживает вибрацию до 5000 Гц и линейное ускорение 2000 м/с².
Сопротивление контакта не превышает 0,0025 Ом, а изоляции — не менее 5000 МОм; ресурс — 500 циклов сочленения-расчленения.

Розетка негерметичная, с прямым патрубком (П) для экранированного кабеля (ЭШ), проходным диаметром 20 мм и сечением провода до 1,93 мм².
"Коннектор «5» " указывает на условный номер контактного набора с 2 контактами Ø1,5 мм; корпус из алюминиевого сплава, изолятор — карболит.
Масса изделия — около 36 г, срок сохраняемости — 15 лет; подходит для эксплуатации при пониженном давлении до 1,3·10⁻⁴ Па.

Используется в промышленных системах, включая HVAC и приборостроение, для блочно-кабельных соединений с вилками типа ШР16.

Описание

Назначение изделия

ШР16П2ЭШ5 — это кабельная розетка серии ШР, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока. Изделие относится к категории ШР16 и выпускается под артикулом 8944. Основное назначение розетки — организация блочно-кабельных соединений в составе промышленного электрооборудования, где требуется стабильная передача электрического сигнала и питания между кабелем и ответной частью разъёма.

Розетка работает в паре с вилками типа ШР16 и применяется там, где необходимо быстрое и многократное сочленение и расчленение электрической цепи без потери качества контакта. Конструкция предусматривает прямой патрубок для ввода экранированного кабеля, что делает изделие пригодным для использования в условиях повышенных электромагнитных помех.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Розетка имеет два контакта диаметром 1,5 мм, что определяет её принадлежность к контактному набору, обозначенному в названии как «Коннектор „5“». Рабочее напряжение изделия достигает 850 В, а максимальная токовая нагрузка составляет до 20 А на соединитель, то есть 10 А на каждый контакт.

Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия.
Устойчивость к вибрации: выдерживает воздействие вибрации с частотой до 5000 Гц.
Устойчивость к линейному ускорению: до 2000 метров на секунду в квадрате.
Сопротивление контакта: не превышает 0,0025 Ом.
Сопротивление изоляции: не менее 5000 МОм.
Ресурс: 500 циклов сочленения и расчленения.
Проходной диаметр патрубка: 20 мм.
Сечение подключаемого провода: до 1,93 квадратного миллиметра.
Масса изделия: около 36 граммов.
Срок сохраняемости: 15 лет.
Приемка: «5».

Розетка выполнена негерметичной, оснащена прямым патрубком, обозначенным в маркировке буквой П, и предназначена для экранированного кабеля, на что указывает сочетание букв ЭШ. Корпус изготовлен из алюминиевого сплава, а изолятор — из карболита. Изделие сохраняет работоспособность при пониженном давлении вплоть до 1,3, умноженного на 10 в минус четвёртой степени Паскаля.

Конструктивные и эксплуатационные особенности

Материалы и исполнение

Корпус из алюминиевого сплава обеспечивает механическую прочность при небольшой массе, а карболитовый изолятор выполняет функцию электрической изоляции токоведущих частей. Прямой патрубок с проходным диаметром 20 мм рассчитан на ввод экранированного кабеля, что позволяет применять розетку в цепях, чувствительных к внешним помехам.

Условия эксплуатации

Благодаря широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам розетка подходит для эксплуатации в жёстких условиях, в том числе при пониженном давлении. Негерметичное исполнение означает, что изделие не предназначено для работы в среде с повышенной влажностью или прямым воздействием жидкостей.

Ресурс и надёжность

Заявленный ресурс в 500 циклов сочленения и расчленения позволяет использовать розетку в составе оборудования, требующего периодического подключения и отключения кабеля. Низкое переходное сопротивление контакта и высокое сопротивление изоляции обеспечивают стабильность электрических параметров на протяжении всего срока службы.

Применение

Розетка ШР16П2ЭШ5 используется в промышленных системах, включая системы отопления, вентиляции и кондиционирования, а также в приборостроении. Основная сфера применения — блочно-кабельные соединения с вилками типа ШР16, где требуется надёжная коммутация электрических цепей переменного и постоянного тока.

Промышленные системы управления и питания оборудования.
Системы отопления, вентиляции и кондиционирования.
Приборостроение и производство измерительной техники.
Блочно-кабельные соединения в составе комплектных устройств.

Изделие подходит для эксплуатации при пониженном атмосферном давлении, что расширяет область его применения за пределы стандартных наземных условий. При монтаже следует учитывать негерметичность исполнения и предусматривать защиту от влаги и загрязнений, если того требуют условия работы оборудования.
