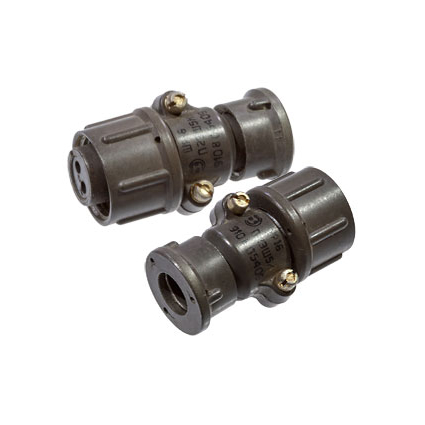

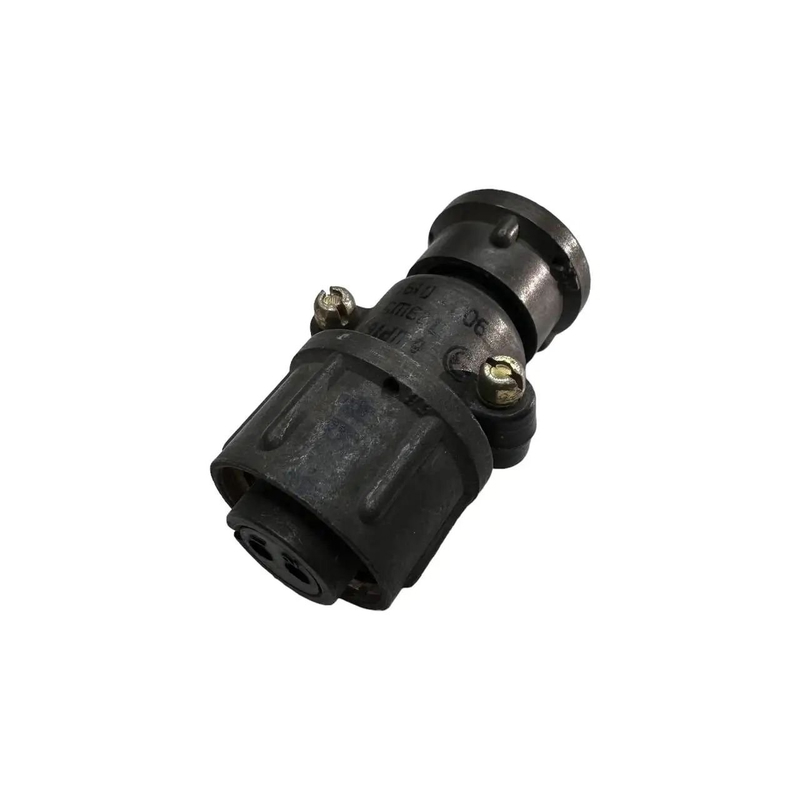

ШР16П2ЭШ5 — это кабельная двухконтактная негерметичная розетка из серии цилиндрических штепсельных разъемов ЭЛЕКОН (и других производителей), предназначенная для подключения экранированных кабелей в электрических цепях постоянного и переменного тока.

Розетка ШР16П2ЭШ5 монтируется на кабельную часть и используется для соединения двух токовых цепей с рабочим напряжением до 850 В (амплитудное значение). Корпус имеет условный размер 16, прямой патрубок и специальную гайку для экранированного кабеля, что обеспечивает надежный контакт экрана с корпусом разъема.

• Количество контактов: 2, диаметр контакта 1,5 мм.

• Максимально допустимый ток на один контакт — до 10 А, суммарная токовая нагрузка на соединитель — до 20 А.

• Сопротивление контакта не превышает порядка 2–2,5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Рабочий диапазон температур окружающей среды обычно от −60 °C до +60 °C, при возможном перегреве контактов до +110 °C.

• Розетка рассчитана на большое количество сочленений‑расчленений порядка 500 циклов и заявленную минимальную наработку около 1000 часов.

• Соединитель устойчив к вибрации, ударным нагрузкам и линейным ускорениям, что позволяет использовать его в промышленном и специализированном оборудовании.

Маркировка ШР16П2ЭШ5 расшифровывается как:

• ШР — тип штепсельного негерметичного разъема,

• 16 — условный размер корпуса,

• П — кабельная часть с прямым патрубком,

• 2 — количество контактов,

• Э — гайка для экранированного кабеля,

• Ш — розетка (кабельная часть).
