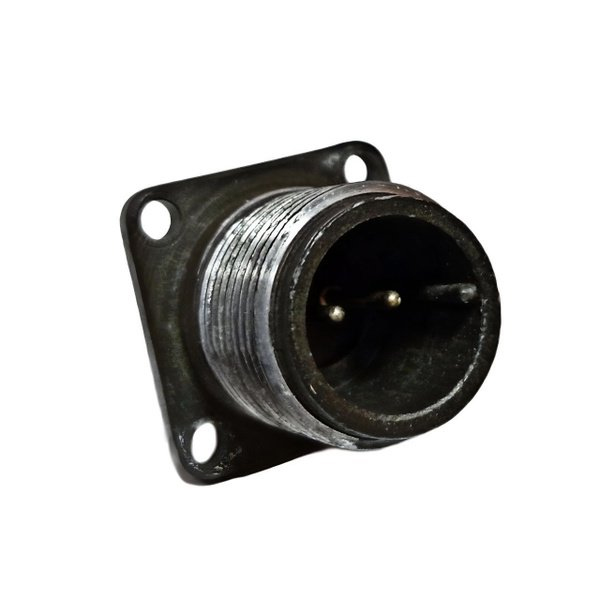

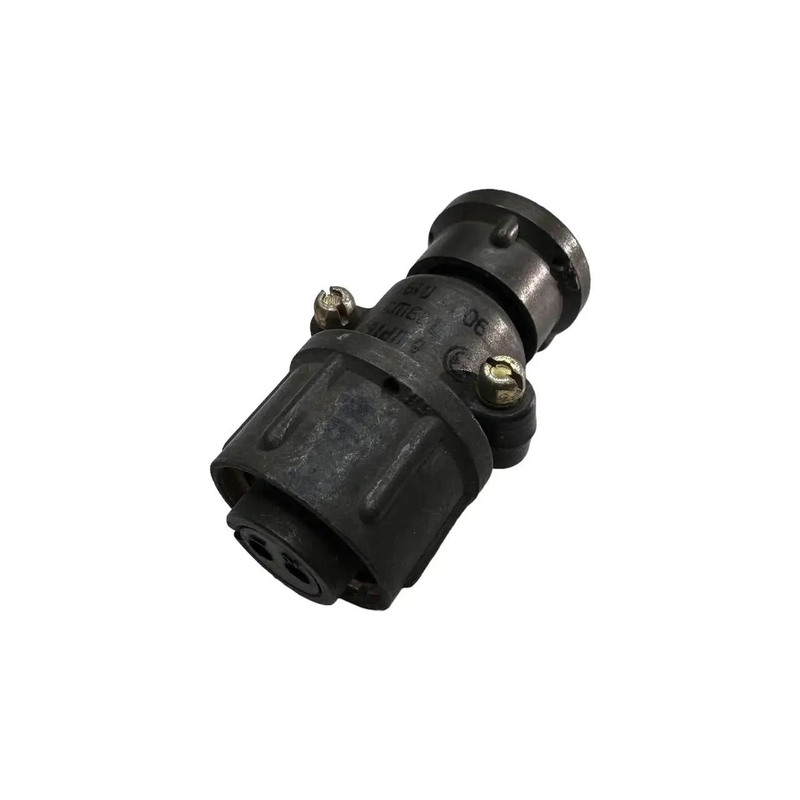

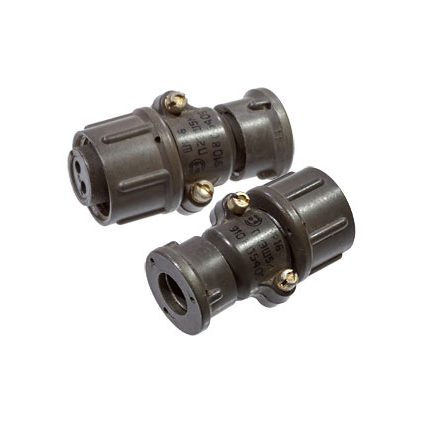

ШР16П2ЭШ: надежный разъем для промышленного электрооборудования

Разъем ШР16П2ЭШ применяется для создания разъемных электрических соединений в промышленном, измерительном, транспортном и специальном оборудовании. Такие соединители востребованы там, где важны механическая прочность, устойчивость к вибрациям, защищенность контактов и возможность многократного подключения кабельных линий без пайки непосредственно на оборудовании.

ШР16П2ЭШ относится к семейству цилиндрических электрических соединителей ШР. Конструкция этой серии рассчитана на эксплуатацию в составе аппаратуры, шкафов управления, систем автоматики, контрольно-измерительных комплексов и других устройств, где требуется надежная передача сигналов или питания через кабельный ввод.

Особенности конструкции ШР16П2ЭШ

Маркировка разъема содержит сведения о его конструктивном исполнении. В общем виде серия ШР объединяет цилиндрические разъемы с фиксирующим механизмом и контактной группой, размещенной внутри прочного корпуса. Исполнение ШР16П2ЭШ обычно рассматривают при подборе соединителя по следующим параметрам:

• тип и габарит корпуса;

• исполнение контактной части;

• количество и расположение контактов;

• вариант присоединения кабеля;

• наличие элементов экранирования или защиты;

• способ сочленения вилки и розетки;

• условия окружающей среды при эксплуатации.

Корпус разъема обеспечивает точное позиционирование контактных элементов при соединении. Резьбовое или иное предусмотренное конструкцией фиксирующее соединение снижает риск самопроизвольного размыкания при вибрации, ударах и перемещении кабеля. Это особенно важно для станочного оборудования, подвижных механизмов, испытательных установок и аппаратуры, работающей в условиях производственных помех.

Где применяется разъем ШР16П2ЭШ

Разъем ШР16П2ЭШ может использоваться в системах, где необходимо обеспечить обслуживаемое и надежное соединение между корпусом оборудования и внешним кабелем. Типичные области применения включают:

• шкафы управления и промышленную автоматику;

• измерительные и контрольные приборы;

• электромеханические установки;

• системы связи и передачи управляющих сигналов;

• лабораторное и испытательное оборудование;

• транспортную, энергетическую и специальную технику;

• кабельные сборки для модульных электронных устройств.

Использование разъемного соединителя упрощает монтаж, техническое обслуживание и замену отдельных модулей. При необходимости устройство можно отсоединить от кабельной линии без демонтажа всей проводки, что сокращает время диагностики и ремонта.

На что обратить внимание при подборе

При выборе ШР16П2ЭШ недостаточно ориентироваться только на обозначение серии. Для корректной совместимости необходимо сверить полную маркировку ответной части и техническую документацию на оборудование. Особое значение имеют:

• соответствие вилки и розетки по типоразмеру и ключу сочленения;

• исполнение контактов — штыревое или гнездовое;

• число контактов и их нумерация;

• допустимый ток для каждого контакта;

• рабочее напряжение и требования к электрической прочности изоляции;

• сечение и тип подключаемого кабеля;

• метод монтажа проводников: пайка, обжим или иной предусмотренный вариант;

• требования к экранированию и защите от электромагнитных помех;

• температурный диапазон, вибрационные нагрузки и условия влажности.

Например, даже визуально похожие соединители одной серии могут отличаться расположением контактов, полом контактной части, способом присоединения кабеля или исполнением корпуса. Неправильно подобранная ответная часть может не состыковаться механически либо привести к ошибке распиновки.

Преимущества цилиндрических соединителей серии ШР

Цилиндрические разъемы ШР сохраняют актуальность в технических системах благодаря сочетанию нескольких эксплуатационных качеств:

• компактная и прочная конструкция;

• устойчивое механическое соединение;

• защита контактной группы внутри корпуса;

• удобство обслуживания кабельных сборок;

• пригодность для многократных циклов соединения и разъединения;

• возможность применения в оборудовании с вибрационными нагрузками;

• понятная система маркировки и широкая распространенность в отечественной технике.

ШР16П2ЭШ может быть частью как новой разработки, так и ремонтируемой аппаратуры, где необходимо сохранить совместимость с существующими кабельными интерфейсами. Для инженерных задач это делает разъем практичным решением при модернизации электрооборудования, восстановлении кабельных жгутов и изготовлении специализированных соединительных линий.

Итог

ШР16П2ЭШ — промышленный электрический разъем, предназначенный для надежного разъемного соединения кабелей и аппаратуры. При его применении ключевое значение имеют точная расшифровка полного обозначения, проверка распиновки, соответствие ответной части и учет электрических и климатических условий эксплуатации. Грамотно подобранный соединитель помогает обеспечить стабильность электрических контактов, удобство обслуживания и долговечность оборудования.
