Назначение и общее описание

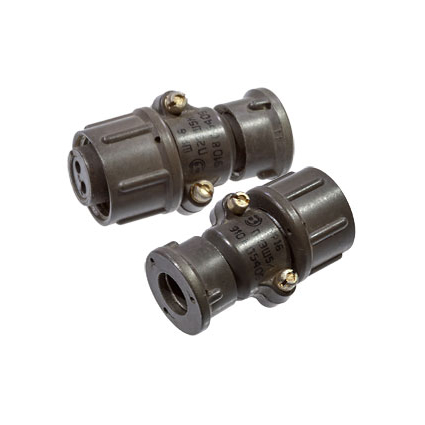

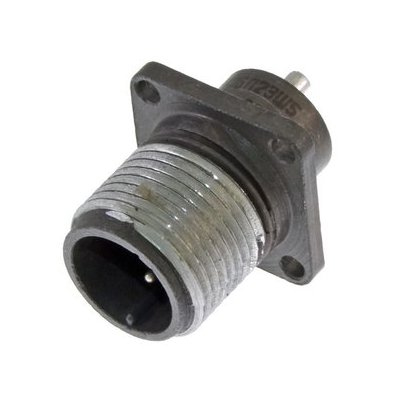

ШР16П2ЭШ-К от завода «Элекон» в исполнении «5» представляет собой кабельную розетку серии ШР — негерметичный низкочастотный цилиндрический соединитель с прямым выводом под экранированный кабель и патрубком. Изделие предназначено для объёмного монтажа и применяется для соединения электрических цепей в электро- и радиоаппаратуре, в том числе при работе в условиях пониженного давления до 1,3·10⁻⁴ Па.

Конструкция розетки рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических систем, где требуется надёжная коммутация при воздействии вибраций, ударных нагрузок и линейных ускорений. Металлический корпус, изолятор из карболита и контакты с серебряным покрытием обеспечивают стабильные электрические параметры и высокое сопротивление изоляции.

Технические характеристики

• Количество контактов — 2.
• Диаметр контактов — 1,5 мм.
• Рабочее напряжение — до 850 В переменного или постоянного тока.
• Токовая нагрузка — до 10 А на контакт, максимум 20 А на соединитель.
• Проходной диаметр — 20 мм.
• Сечение подсоединяемого провода — до 1,93 мм².
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 °C до плюс 60 °C, с учётом перегрева контактов до плюс 110 °C.
• Вибрация — 1–5000 Гц с ускорением до 300 м/с².
• Удары — до 5000 м/с².
• Линейное ускорение — 2000 м/с².
• Пониженное давление — до 1,3·10⁻⁴ Па.

Ресурс и сохраняемость

Минимальная наработка изделия составляет 1000 часов. Количество сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет. Эти параметры подтверждают пригодность розетки для длительной эксплуатации в составе стационарной и бортовой аппаратуры.

Конструкция и материалы

Корпус розетки выполнен из металла, что обеспечивает механическую прочность и экранирующие свойства соединения. Изолятор изготовлен из карболита — материала, обладающего высокой нагревостойкостью и стабильными диэлектрическими характеристиками. Контакты имеют серебряное покрытие, которое снижает переходное сопротивление и повышает надёжность электрического соединения.

Прямой вывод под экранированный кабель и патрубок упрощают монтаж кабельной части и обеспечивают механическую фиксацию провода. Компактная конструкция ориентирована на объёмный монтаж внутри приборов и блоков.

Применение и приёмка

Розетка ШР16П2ЭШ-К применяется для коммутации электрических цепей в электро- и радиоаппаратуре, включая работу при пониженном давлении. Изделие востребовано в составе бортовых и наземных систем, где предъявляются повышенные требования к вибро- и ударопрочности.

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества. Артикул — 8946. Производитель — завод «Элекон». Категория — ШР16.
