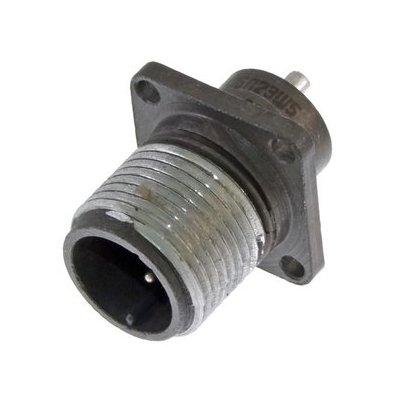

ШР16П2ЭШ-К — это розетка приборная из серии судовых и промышленных разъёмов ШР (ШРГ), предназначенная для надёжного соединения электрических цепей в различных условиях эксплуатации.

Расшифровка обозначения

• ШР — тип соединителя (судовой или общего назначения).

• 16 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 2 — количество контактов.

• ЭШ — для экранированного кабеля с шланговой изоляцией.

• К — кабельная модификация.

Технические характеристики

Разъём рассчитан на рабочий ток до 10 А и напряжение постоянного тока до 850 В (частотой до 3 МГц для переменного). Он выдерживает 500 циклов сочленения-расчленения, имеет минимальную наработку 1000 часов и срок хранения не менее 15 лет.

Рабочий диапазон температур — от -60°C до +60°C (с учётом перегрева контактов до +110°C), а также пониженное давление до 1,3·10^{-4} Па. Соединитель устойчив к синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²), механическим ударам (до 5000 м/с² одиночный) и линейному ускорению 2000 м/с².

Применение

ШР16П2ЭШ-К используется во внутренних и наружных электрических цепях (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ. Подходит для подсоединения проводов сечением до 1,93 мм², часто применяется в судовой технике, приборостроении и военной аппаратуре.
