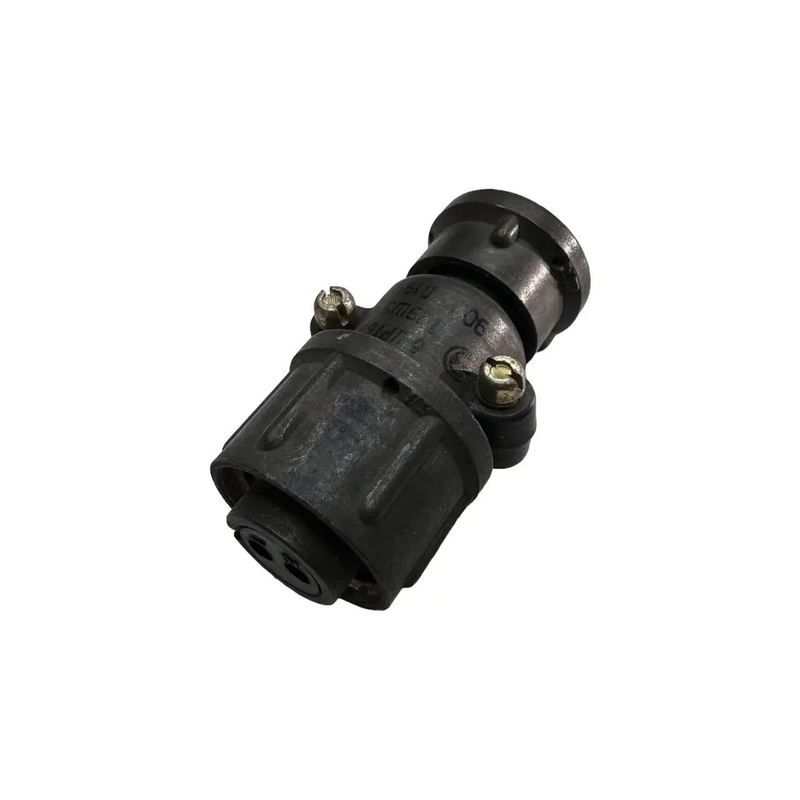

ШР16П2ЭШ5: двухконтактный цилиндрический разъём для электрических цепей

ШР16П2ЭШ5 — двухконтактный штепсельный цилиндрический разъём серии ШР, предназначенный для создания надёжного разъёмного соединения в цепях постоянного и переменного тока. Компактное исполнение с условным размером корпуса 16 делает его востребованным при подключении приборов, кабельных линий и промышленного электрооборудования.

Конструкция и назначение

Маркировка ШР16П2ЭШ5 указывает на принадлежность изделия к серии цилиндрических соединителей ШР. В зависимости от конкретного исполнения в обозначении могут отражаться тип части соединителя, размер корпуса, число контактов и особенности кабельного ввода.

Разъём рассчитан на два контакта диаметром 1,5 мм. Контактная группа обеспечивает передачу питания или сигналов между устройствами, а резьбовое сочленение помогает зафиксировать соединение и снизить риск самопроизвольного разъединения при вибрационных нагрузках. Для вариантов с экранированным кабелем конструкция предусматривает соответствующий патрубок, что особенно актуально при необходимости уменьшить влияние электромагнитных помех.

Основные характеристики

Приведённые параметры характерны для распространённых исполнений ШР16П2ЭШ5; при проектировании конкретного оборудования следует сверять данные с технической документацией на используемую модификацию.

Где применяется ШР16П2ЭШ5

Цилиндрический разъём ШР16П2ЭШ5 используют там, где необходимо обеспечить повторяемое, компактное и механически устойчивое подключение двух проводников. Типовые области применения включают:

• промышленное электрооборудование и шкафы управления;

• измерительную аппаратуру;

• приборные панели и стационарные установки;

• системы электропитания и передачи управляющих сигналов;

• оборудование, работающее при вибрации, перепадах температуры и в условиях ограниченного монтажного пространства.

Например, в составе промышленного прибора один контакт может использоваться для подачи питающего проводника, а второй — для обратного проводника. Резьбовое соединение корпуса фиксирует кабельную часть относительно приборной, сохраняя стабильность электрического контакта при эксплуатации.

Преимущества разъёма

Ключевое преимущество ШР16П2ЭШ5 — сочетание простой конструкции и эксплуатационной стойкости. Соединитель рассчитан на многократные циклы подключения, обладает высоким сопротивлением изоляции и может применяться в широком температурном диапазоне. Контакты с серебряным покрытием в распространённых вариантах исполнения помогают снизить переходное сопротивление и поддерживать качество электрического соединения.

При выборе разъёма важно учитывать назначение ответной части, способ монтажа, тип кабеля, сечение подключаемых проводов, требования к экранированию и фактическую токовую нагрузку. Корректный подбор пары «вилка—розетка» и аккуратный монтаж позволяют полностью реализовать ресурс и технические возможности соединителя ШР16П2ЭШ5.
