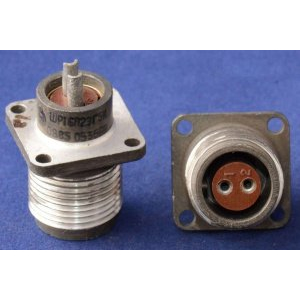

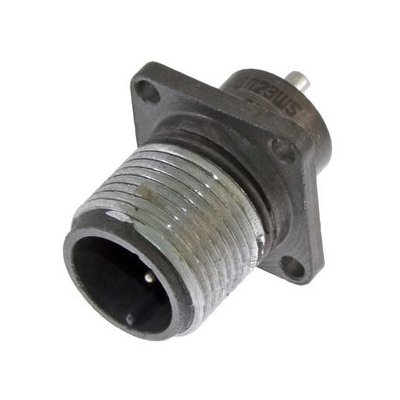

Назначение соединителя ШР16П2ЭГН «5»

ШР16П2ЭГН «5» представляет собой приборную розетку, входящую в серию низкочастотных цилиндрических соединителей ШР. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования. Соединитель обеспечивает разъемное резьбовое сочленение с ответной вилкой, гарантируя стабильный электрический контакт и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Розетка рассчитана на внутренний монтаж. При необходимости наружной установки требуется применение дополнительной защиты от воздействия влаги и агрессивных сред, поскольку исполнение корпуса негерметичное. Конструкция предусматривает прямой вывод кабеля без патрубка, что упрощает компоновку внутри приборных отсеков и сокращает занимаемое пространство.

Технические особенности и подтверждённые характеристики

ШР16П2ЭГН «5» имеет следующие электрические параметры:

• количество контактов — 2;
• диаметр контактов — 1,5 мм;
• рабочее напряжение — до 850 В;
• токовая нагрузка — до 10 А на контакт;
• максимальный суммарный ток на соединитель — 20 А;
• диапазон рабочих частот — до 3 МГц.

Контактная группа выполнена с покрытием из серебра или никеля. Материал покрытия выбирается в зависимости от условий эксплуатации и требований к переходному сопротивлению. Одношпоночная поляризация исключает ошибочное соединение контактов при сочленении, а резьбовой механизм фиксации обеспечивает плотное прилегание контактных пар.

Корпус соединителя имеет типоразмер 16, проходной диаметр составляет 20 мм. Конструктив включает гайку для экранированного кабеля, что позволяет использовать розетку в цепях с экранированной проводкой и снижать влияние внешних электромагнитных помех. Монтаж производится методом пайки проводников к контактным хвостовикам.

Устойчивость к внешним воздействующим факторам

Соединитель сохраняет работоспособность при воздействии следующих климатических и механических нагрузок:

• диапазон рабочих температур — от минус 60 °C до плюс 60 °C;
• допустимый перегрев контактов — до плюс 110 °C;
• вибрационные нагрузки — до 2000 м/с²;
• многократные ударные воздействия;
• пониженное атмосферное давление — до 1,3·10⁻⁴ Па.

Показатели надежности включают минимальную наработку 1000 часов, ресурс 500 циклов сочленения-расчленения и сохраняемость 15 лет. Приемка изделия соответствует обозначению «5», что указывает на установленный порядок контроля качества при поставке.

Применение и монтаж

ШР16П2ЭГН «5» применяется в составе блоков питания, контрольно-измерительной аппаратуры, систем управления и другого оборудования, где требуется надежное разъемное соединение двухпроводных цепей с экранированным кабелем. Прямой вывод без патрубка удобен при ограниченной глубине монтажного пространства.

Установка розетки осуществляется на панель прибора через отверстие проходного диаметра 20 мм с фиксацией гайкой. Подключение проводников выполняется пайкой. Перед окончательной сборкой рекомендуется проверить соответствие поляризационного шпоночного паза ответной части для исключения повреждения контактов.

Расшифровка обозначения ШР16П2ЭГН «5»: ШР — серия соединителя; 16 — типоразмер корпуса; П — исполнение без патрубка; 2 — число контактов; Э — гайка для экранированного кабеля; Г — розетка; Н — покрытие контактов никелем; «5» — сочетание контактов. Артикул изделия — 8940.
