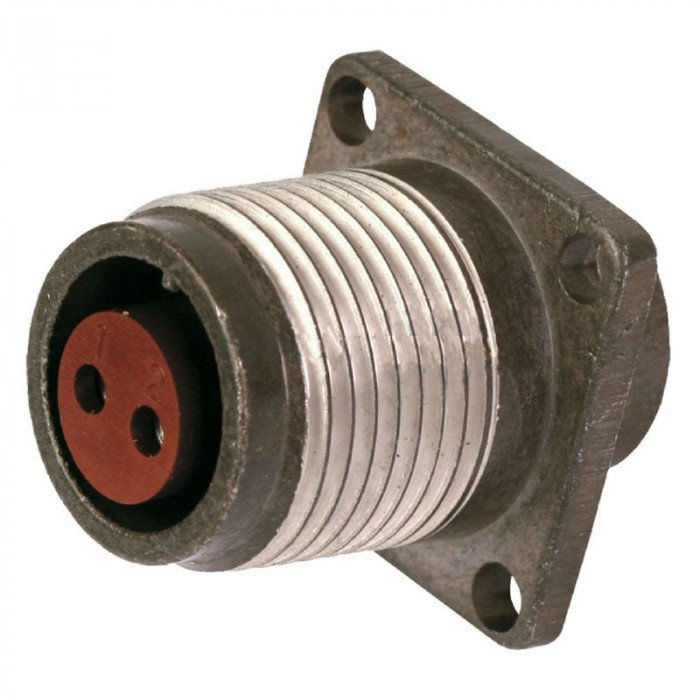

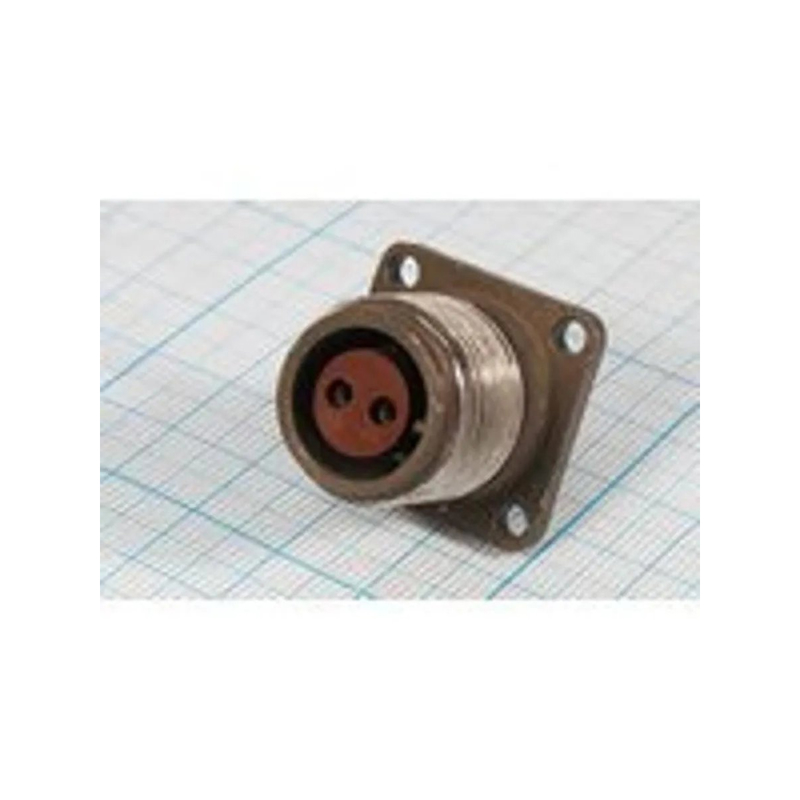

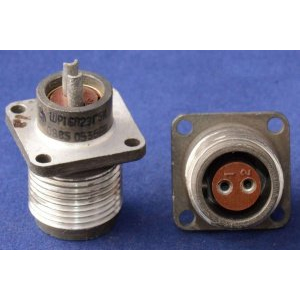

ШР16П2ЭГ5Н розетка блочная — это тип электрического соединителя, используемого в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей. Давайте рассмотрим ее основные характеристики:

Основные характеристики

• Тип соединителя : ШР — это тип соединителя, который может быть как блочным (приборным), так и кабельным.

• Условный размер корпуса : 16 — это условный размер корпуса, который определяет габариты изделия.

• Конструктивное исполнение : П — без патрубка. Варианты могут включать прямой или угловой патрубок, обозначаемые как ПК и СК соответственно.

• Количество контактов : 2 контакта диаметром 1,5 мм.

• Вид гайки патрубка : Э — для экранированного кабеля, Н — для неэкранированного кабеля. В данном случае Н указывает на использование для неэкранированного кабеля.

• Вид контактов : Г — розетка. Для кабельной части это будет Ш — вилка.

• Обозначение сочетания контактов : 5 — это условное число, указывающее на два контакта диаметром 1,5 мм.

• Покрытие контактов : Н — никель. Также может быть покрытие серебром, но в данном случае указано никель.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт : не более 10 А.

• Максимальная токовая нагрузка общая : не более 20 А.

• Тип соединителя : негерметичный, климатическое исполнение УХЛ.

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
