Назначение и область применения

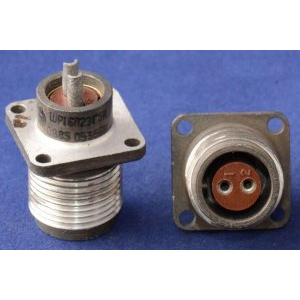

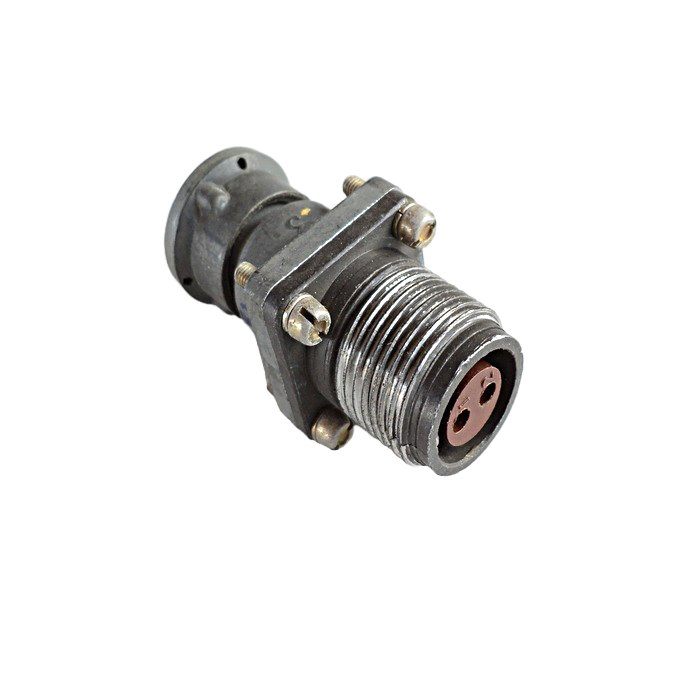

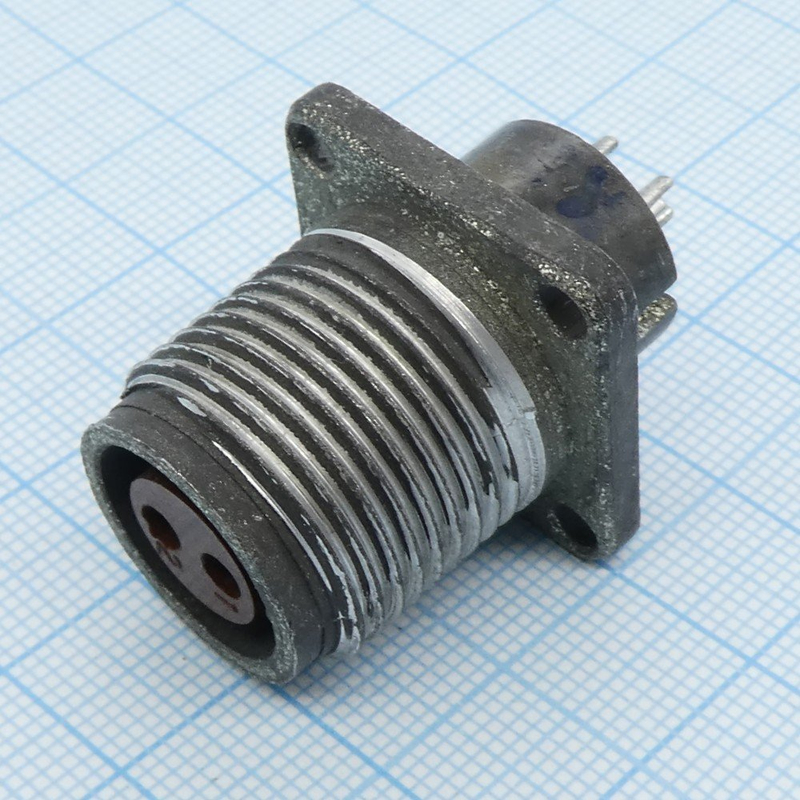

ШР16П2ЭГ5-К розетка блочная 5 Элекон — это цилиндрический низкочастотный низковольтный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Данное изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, где требуется надежное разъемное контактное соединение.

Блочное исполнение розетки предполагает ее установку непосредственно на корпус прибора или панель оборудования, что обеспечивает удобный доступ для подключения ответной кабельной части. Разъемы серии ШР16 широко используются в промышленной электронике, измерительной технике, системах связи и автоматики.

Технические характеристики

Разъем ШР16П2ЭГ5-К оснащен двумя контактами диаметром 1,5 мм. Конструкция обеспечивает следующие подтвержденные электрические параметры:

• Максимальная токовая нагрузка — до 20 А на весь разъем, с нагрузкой до 10 А на каждый контакт
• Сопротивление контактов — не более 2,5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Температурный диапазон — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). Конструкция выдерживает механические удары одиночного действия с ускорением до 5000 метров в секунду в квадрате (500 g) и многократного действия с ускорением до 350 метров в секунду в квадрате (35 g).

Конструкция и условия эксплуатации

Разъемы серии ШР16П2ЭГ5 состоят из двух частей: вилки и розетки. Они могут быть как приборными (блочными), так и кабельными. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпуса, что исключает неправильное подключение и обеспечивает надежную фиксацию соединения.

Разъемы могут работать при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвертой степени Па (1,3 умноженное на 10 в минус шестой степени миллиметров ртутного столба). Минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет.

Ключевые особенности

• Блочное исполнение для монтажа на приборную панель
• Резьбовое сочленение с одношпоночной поляризацией
• Рабочий диапазон частот до 3 МГц
• Рабочее напряжение до 850 В амплитудного значения
• Расширенный температурный диапазон от минус 60 до плюс 60 градусов Цельсия
