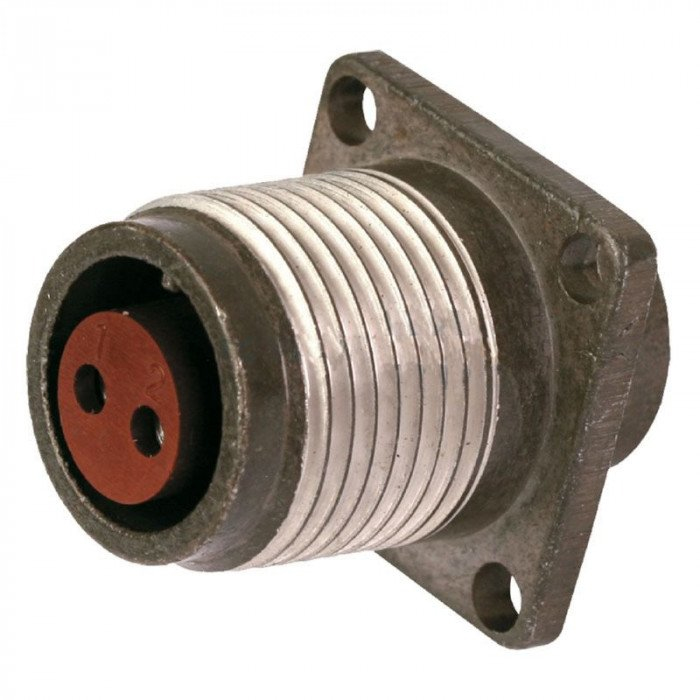

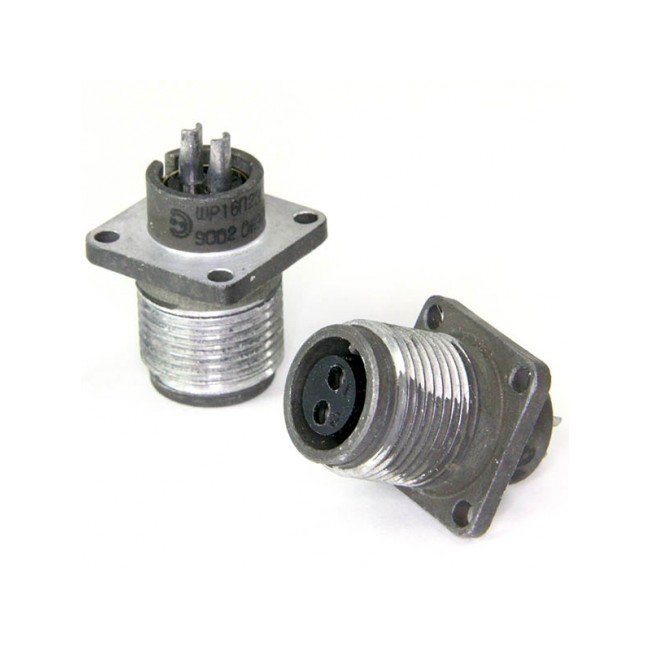

Разъем ШР16П2ЭГ5 (розетка) относится к серии цилиндрических разъемов ШР, предназначенных для электрического соединения цепей в радио‑ и электроаппаратуре, в том числе блочной и приборной части.

ШР16П2ЭГ5 — это 2‑контактная негерметичная приборная (блочная) розетка с прямым выводом под экранированный кабель и без патрубка. Разъем используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в аппаратуре общепромышленного и рядового военного применения.

• Количество контактов: 2.

• Максимальное рабочее напряжение: до 850 В (переменного и постоянного тока).

• Рабочий ток на контакт: до 10 А , максимальная токовая нагрузка на весь соединитель — до 20 А.

• Диаметр контактов: 1,5 мм , диаметр проходного отверстия для кабеля — 20 мм.

Розетка рассчитана на работу в широком диапазоне температур:

• диапазон окружающей среды: от −60 °C до +60 °C ;

• с учетом перегрева контактов — до +110 °C.

Разъем устойчив к механическим нагрузкам (линейное ускорение до около 2000 м/с² ) и имеет ресурс порядка 1000 часов наработки и не менее 500 циклов сопряжения‑разъединения.

• Тип соединителя: ШР16.

• Конструктивное исполнение «П» означает приборную часть без патрубка (для монтажа на плоскую панель блока).

• Масса розетки: не более 22 г.

Ответная часть для ШР16П2ЭГ5 — вилка ШР16П2ЭГ5 (кабельная) , то есть разъем выполняется комплектно: розетка на блоке и вилка на кабеле.
