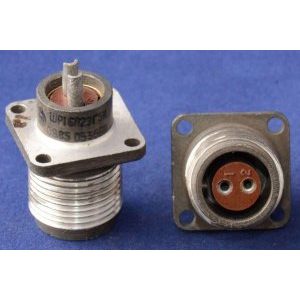

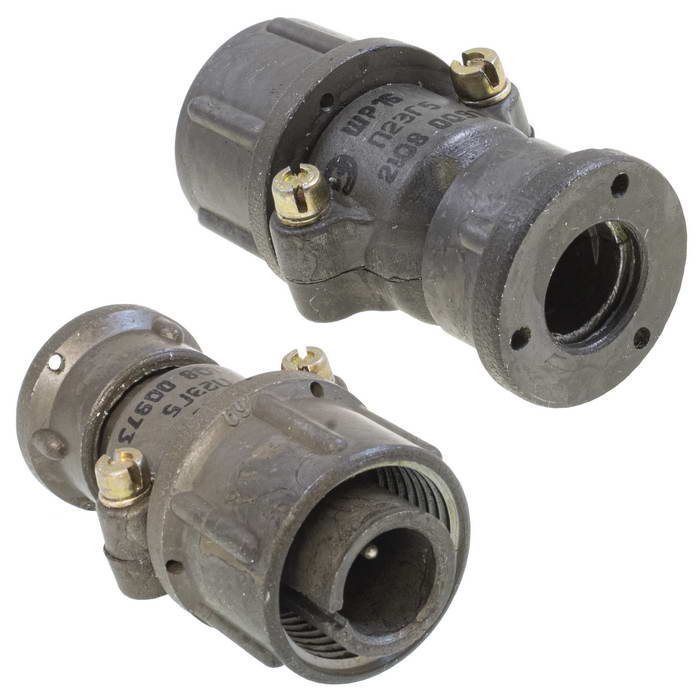

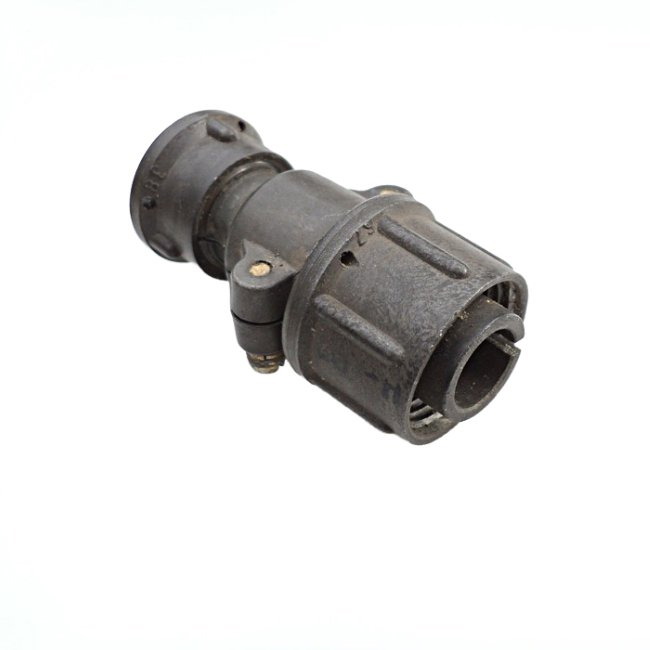

ШР16П2ЭГ: надёжный разъём для промышленного оборудования

ШР16П2ЭГ — круглый электрический соединитель серии ШР, предназначенный для создания разъёмных соединений в цепях управления, сигнализации, измерения и питания маломощных устройств. Такие разъёмы применяют в промышленной автоматике, приборостроении, электротехнических шкафах, системах связи, испытательных стендах и специализированном оборудовании, где важны механическая прочность, устойчивость контакта и удобство обслуживания.

Маркировка ШР16П2ЭГ помогает идентифицировать конкретное исполнение разъёма в линейке цилиндрических соединителей. При подборе необходимо сопоставлять его с ответной частью, учитывать расположение и число контактов, электрические параметры цепи, способ монтажа кабеля и требуемую степень защиты оборудования.

Назначение ШР16П2ЭГ

Разъём ШР16П2ЭГ используется для многоконтактного подключения кабельных линий к аппаратуре. Его основная задача — обеспечить стабильную передачу электрических сигналов и питания при возможности быстрого отсоединения кабеля для диагностики, ремонта, замены модулей или транспортировки оборудования.

Ключевые области применения:

• промышленное и лабораторное оборудование;

• шкафы автоматики и системы управления;

• контрольно-измерительные приборы;

• устройства телемеханики и сигнализации;

• испытательные комплексы;

• электрические приводы и исполнительные механизмы;

• специализированная радиоэлектронная аппаратура;

• кабельные сборки для стационарных и мобильных установок.

Цилиндрическая конструкция корпуса помогает надёжно ориентировать соединяемые части и снижает риск неправильного подключения. Это особенно важно в системах, где несколько однотипных кабелей подключаются к разным каналам оборудования.

Конструктивные особенности

Соединители семейства ШР обычно имеют металлический корпус, контактную вставку из электроизоляционного материала, штырьковые или гнездовые контакты и механизм фиксации. Исполнение ШР16П2ЭГ относится к специализированным вариантам серии, поэтому перед монтажом следует обязательно сверять данные конкретного паспорта, чертежа или технических условий.

Типовая конструкция включает:

• прочный цилиндрический корпус;

• контактную часть с заданной схемой расположения контактов;

• изолирующую вставку, разделяющую токоведущие элементы;

• элементы механической фиксации соединения;

• кабельную часть для ввода и закрепления проводников;

• защитные и экранирующие элементы, предусмотренные конкретным исполнением.

Металлический корпус повышает стойкость соединителя к механическим воздействиям и может участвовать в обеспечении экранирования. Для чувствительных сигнальных линий это важно, поскольку электромагнитные помехи способны влиять на точность измерений, работу датчиков и передачу управляющих сигналов.

Что учитывать при выборе

При использовании разъёма ШР16П2ЭГ недостаточно ориентироваться только на основную маркировку. Для корректной совместимости необходимо проверить исполнение разъёма и параметры всей кабельной сборки.

Особое внимание уделяют следующим характеристикам:

Например, при подключении многожильного кабеля к системе управления важно заранее определить назначение каждого контакта: питание, общий провод, дискретные входы, сигналы датчиков или линии связи. После этого выполняют маркировку жил и проверяют распиновку по документации оборудования.

Преимущества применения

Использование ШР16П2ЭГ в составе кабельных соединений даёт несколько практических преимуществ:

• возможность многократного соединения и разъединения оборудования;

• компактное размещение нескольких электрических цепей в одном корпусе;

• защита контактной группы от случайных механических воздействий;

• удобство технического обслуживания и замены кабельных сборок;

• повышение аккуратности и ремонтопригодности монтажа;

• снижение вероятности ошибок при подключении при правильной распиновке;

• пригодность для промышленной и приборной аппаратуры.

Разъёмное подключение особенно удобно для модульных систем. Если требуется заменить датчик, блок управления, измерительный модуль или кабель, работы можно выполнить без демонтажа всей проводки.

Рекомендации по монтажу

Для долговечной работы ШР16П2ЭГ необходимо соблюдать технологию сборки. Контакты должны быть надёжно закреплены на проводниках способом, предусмотренным конструкцией: пайкой, обжимом или иным регламентированным методом. Некачественный контакт может привести к росту переходного сопротивления, локальному нагреву, нестабильной передаче сигнала и отказу оборудования.

Перед вводом в эксплуатацию рекомендуется:

1. Проверить соответствие маркировки обеих частей соединителя.

2. Сверить схему контактов с электрической документацией.

3. Убедиться в отсутствии повреждений корпуса, изолятора и контактов.

4. Проверить качество закрепления проводников.

5. Исключить натяжение кабеля на разъём и обеспечить разгрузку от механической нагрузки.

6. Контролировать правильность фиксации после соединения.

7. При необходимости проверить электрическую целостность цепей и отсутствие коротких замыканий.

Для цепей с повышенными требованиями к надёжности полезно вести таблицу распиновки кабельной сборки с обозначением номера контакта, цвета провода, функции цепи и подключаемого оборудования.

Итог

ШР16П2ЭГ представляет интерес как элемент надёжного разъёмного соединения для промышленной, измерительной и специализированной электронной аппаратуры. Его использование упрощает монтаж, обслуживание и замену кабельных линий, а прочная конструкция подходит для условий, где требуется устойчивый электрический контакт и механическая надёжность.

При проектировании или ремонте оборудования главным условием остаётся точная проверка модификации разъёма, совместимости ответных частей, распиновки и электрических характеристик. Такой подход помогает обеспечить безопасную работу системы и стабильность соединения на протяжении всего срока эксплуатации.
