ШР16П2ЭГ — это цилиндрический низкочастотный электрический соединитель серии ШР советского/российского производства, предназначенный для надежного подключения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 2 контакта диаметром 1,5 мм, рабочее напряжение до 850 В и максимальный ток на контакт до 10 А (общий до 20 А). +2
Он рассчитан на сопротивление контакта не более 5 мОм, изоляции — не менее 5000 МОм, выдерживает вибрацию до 5000 Гц, удары до 2000 м/с² и работает при температурах от -60°C до +60°C (с пиками до +110°C). +1
Минимальная наработка — 1000 часов, срок службы — до 500 сочленений-расчленений, сохраняемость — 15 лет в пониженном давлении до 1,3·10⁻⁴ Па.

Конструкция и исполнение

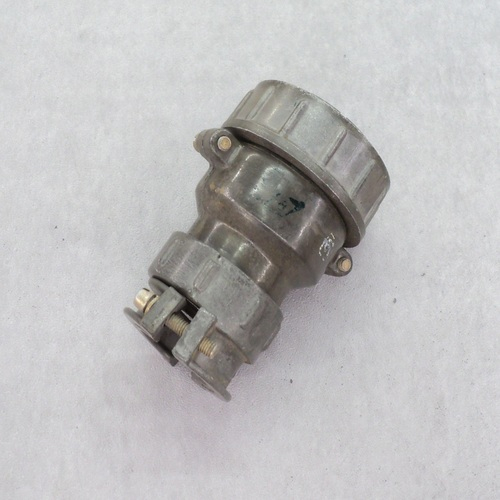

ШР16П2ЭГ представляет собой вилку (Г — гнездовой контакт) кабельного типа с прямым патрубком для экранированного кабеля (Э), условный размер корпуса — 16, монтаж — пайкой объемного типа. +2
Сочленение резьбовое с одношпоночной поляризацией, негерметичный, климатическое исполнение УХЛ для внутреннего или наружного монтажа.​
Ответная часть — розетка, например ШР16П2НШ или ШР16П2ЭШ.​

Применение

Используется в авиации, технике и промышленных системах для подключения экранированных кабелей, где важны надежность и устойчивость к вибрациям, ударам и экстремальным условиям.
