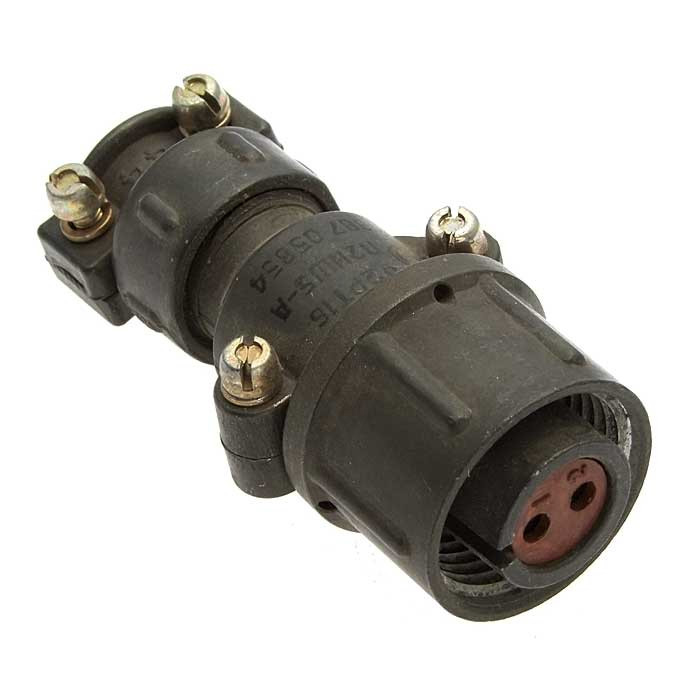

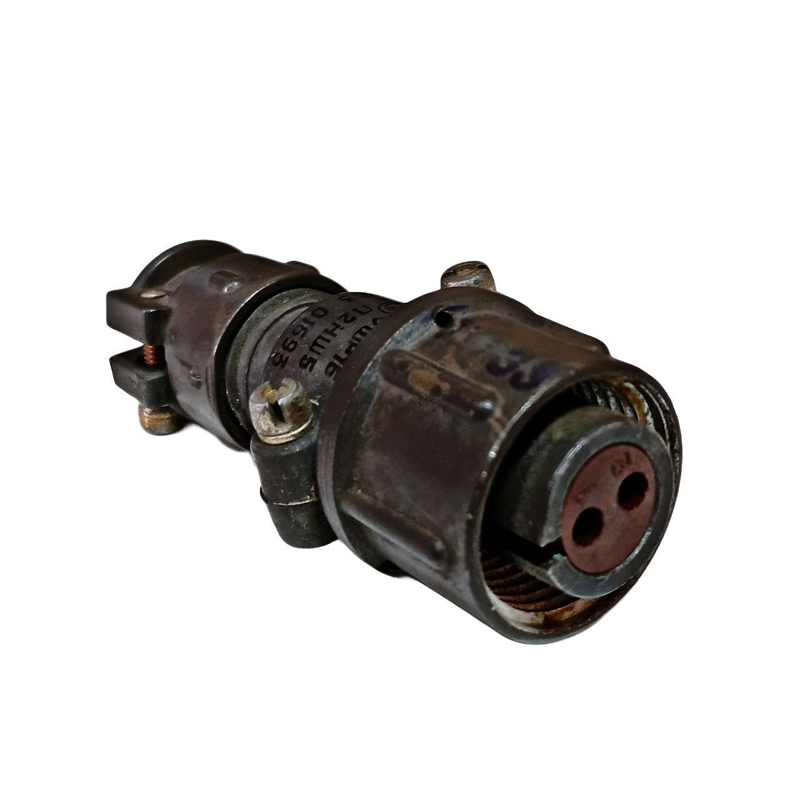

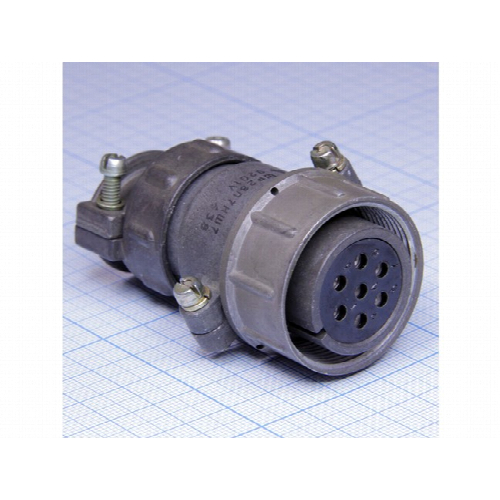

ШР16П1НШ3 — это кабельная розетка цилиндрического низкочастотного негерметичного разъёма серии ШР.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя, 16 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 1 — количество контактов (один контакт диаметром 3,5 мм), Н — покрытие контактов никелем, Ш — экранированная модификация, 3 — диаметр контакта 3,5 мм.

Технические характеристики

Разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Максимальная токовая нагрузка на контакт и общая — 50 А, сопротивление контакта — не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение УХЛ, рабочий диапазон температур от -60 до +60 °C, ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов. +4

Устойчивость к воздействиям

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженное давление до 1,3×10⁻⁴ Па.
