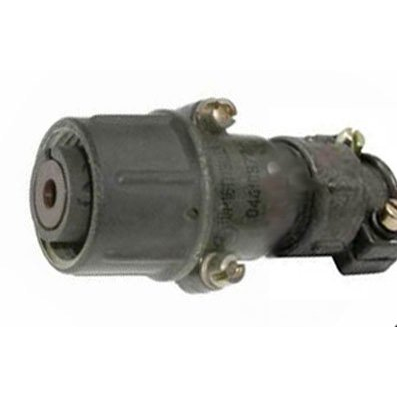

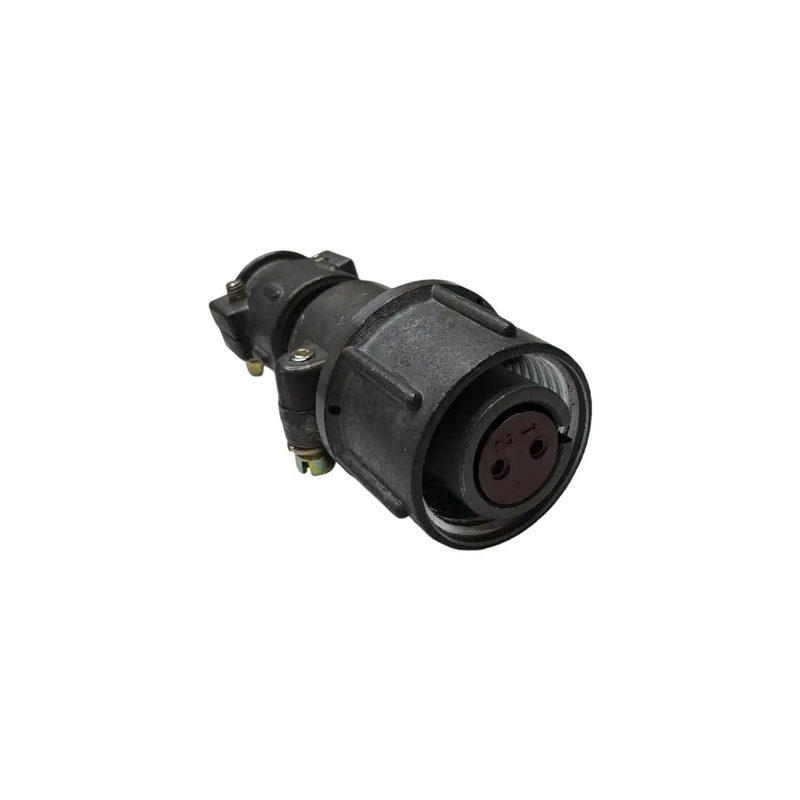

ШР16П1НШ3 — это цилиндрическая низкочастотная кабельная розетка из серии соединителей ШР, предназначенная для соединения электрических цепей в аппаратуре общего и промышленного применения.

Розетка ШР16П1НШ3 используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется в электро‑ и радиоаппаратуре для соединения и разъединения проводов, кабелей, узлов и блоков, в том числе с экранированными и неэкранированными кабелями.

• ШР — тип соединителя (цилиндрический низкочастотный).

• 16 — условный размер корпуса.

• П — конструктивное исполнение: кабельная часть с прямым патрубком.

• 1 — количество контактов (один).

• Н — вариант исполнения (материалы, поляризация и т.п.).

• Ш3 — модификация серии, указывает на тип контакта и сочленения.

Сочленение с вилкой (например, ШР16ПК1НШ3 или ШР16П1ЭШ3) осуществляется резьбовым подключением, с одношпоночной поляризацией корпусов, что исключает неправильное соединение.

• Количество контактов: 1, диаметр контакта порядка 3,5 мм.

• Максимальный ток на один контакт и на весь соединитель — до 50 А (в зависимости от исполнения и условий эксплуатации).

• Рабочее напряжение до 850 В постоянного или переменного тока (амплитудное значение).

• Сопротивление контактов не превышает десятые доли мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Розетка рассчитана на большое число сочленений‑расчленений (до нескольких сотен) и на наработку не менее 1000 часов, что обеспечивает надёжность в повторных подключениях.
Климатическое исполнение позволяет использовать соединитель при температурах от примерно −60 до +110 °C, с допустимыми перегревами контактов и вибрационными нагрузками до 300 м/с² в диапазоне 1–5000 Гц.
