Назначение и область применения

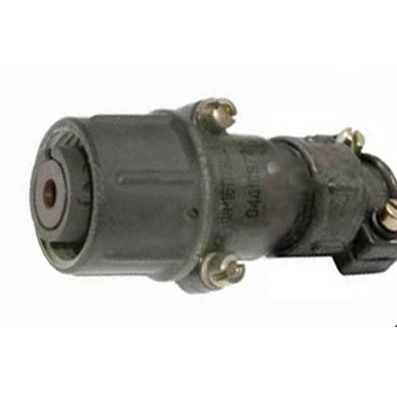

ШР16П1НШ3 — это кабельная розетка из серии цилиндрических низкочастотных соединителей типа ШР. Изделие предназначено для соединения электрических цепей в радио- и электронной аппаратуре, а также для коммутации кабелей и проводов в цепях постоянного и переменного тока.

Розетка применяется в радиотехнической и радиоэлектронной аппаратуре в качестве соединителя общего назначения. Она используется как внутри оборудования, так и наружно при дополнительной защите от пыли и воды, в климатическом исполнении УХЛ. Соединитель рассчитан на работу в цепях с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция и расшифровка обозначения

Серия ШР представляет собой цилиндрические низкочастотные соединители с резьбовым сочленением, которое обеспечивает надёжный электрический контакт. Обычно розетка используется в паре с соответствующей блочной или кабельной вилкой, например ШР16П1ЭШ3 или ШР16ПК1НШ3.

Обозначение ШР16П1НШ3 расшифровывается следующим образом:

• ШР — тип соединителя;
• 16 — условный размер корпуса;
• П — конструктив: кабельная розетка с прямым патрубком;
• 1 — количество контактов;
• Н — исполнение для неэкранированного кабеля; вариант может также указывать на никелевое покрытие контактов;
• Ш — розетка;
• 3 — условное число, указывающее сочетание контактов (в данном случае один контакт диаметром 3,5 мм).

Основные электрические и механические параметры

Розетка рассчитана на рабочий ток до 50 А на один контакт и на соединитель в целом. Максимальное рабочее напряжение постоянного тока составляет до 850 В.

В изделии используется один центральный контакт диаметром около 3,5 мм. Сопротивление контакта составляет не более примерно 0,75 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механическая стойкость розетки рассчитана на большое число сочленений-расчленений — около 500 циклов. Соединитель обладает высокой вибро- и ударостойкостью: вибрация до 5000 Гц, удары до нескольких тысяч метров на секунду в квадрате.

Условия эксплуатации и монтаж

Диапазон рабочих температур составляет примерно от минус 60 °C до плюс 60 °C по воздуху, при перегреве контактов — до плюс 110 °C.

Монтаж предполагает подключение проводов к контактам пайкой. Допускается подключение проводов сечением до примерно 13 мм² и не более нескольких припаек на один контакт.

Соединитель рассчитан на длительную эксплуатацию: минимальная наработка составляет порядка 1000 часов, срок сохраняемости — не менее 15 лет.

Приёмка и годы выпуска

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям качества. Годы выпуска — 83-86.

Артикул изделия — 41128. Изделие относится к категории ШР16. Производитель в предоставленных данных не указан. Комплектация и страна производства в приведённых сведениях не отражены.
