Назначение и область применения

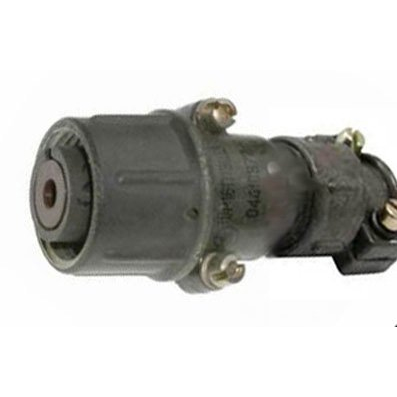

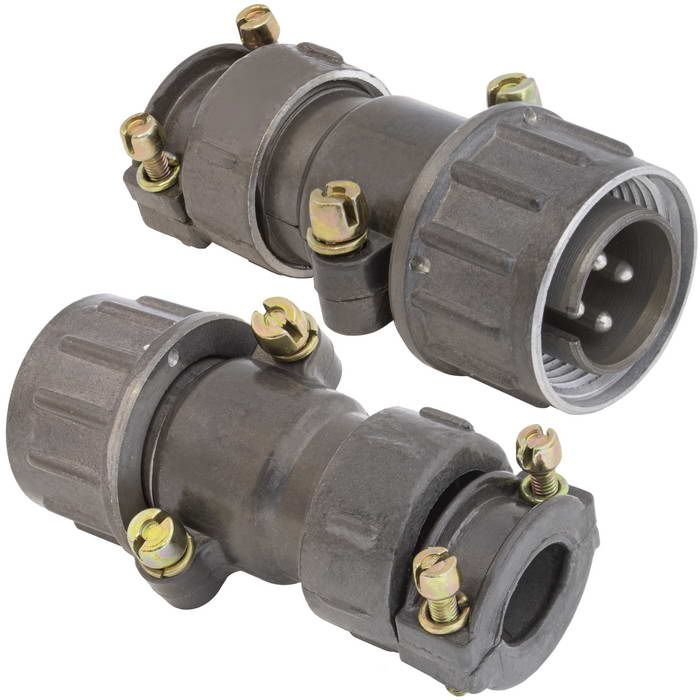

ШР16П1НШ3 — цилиндрическая кабельная низкочастотная розетка российского стандарта, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Применяется преимущественно в блочной и кабельной части устройств, где требуется надёжная резьбовая пара «вилка–розетка» с одним силовым контактом.

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц и напряжением до 850 В постоянного тока. Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в том числе для внутреннего и наружного монтажа при дополнительной защите от пыли и влаги.

Расшифровка обозначения

Маркировка ШР16П1НШ3 построена по типовым правилам серии ШР и включает несколько смысловых групп:

• ШР — тип низкочастотного цилиндрического соединителя;
• 16 — условный размер корпуса (габарит);
• П — конструктив с прямым патрубком для кабельной части;
• 1 — количество контактов (один);
• Н — исполнение для неэкранированного кабеля и/или покрытие контактов никелем в зависимости от завода-изготовителя;
• Ш3 — розетка с определённым сочетанием контактов по диаметру 3,5 мм.

Электрические и механические параметры

Розетка рассчитана на рабочий ток порядка 50 А на один контакт, при этом максимальная токовая нагрузка на весь соединитель также составляет около 50 А. Максимальное рабочее напряжение постоянного тока обычно не превышает 850 В.

Сопротивление контакта — не более 0,75 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Допускается подключение проводов сечением до примерно 13 мм².

Конструкция и условия эксплуатации

Сочленение с соответствующей вилкой, например ШР16П1ЭШ3 или ШР16ПК1НШ3, выполняется резьбовым соединением. Монтаж контактов — пайкой. Габаритные размеры изделия — около 62,7 на 29,5 на 25,5 мм.

Разъём рассчитан на эксплуатацию при температуре от минус 60 до плюс 60 °C, а с учётом перегрева контактов — до примерно плюс 110 °C. Устойчив к синусоидальной вибрации с частотой от 1 до 5000 Гц, а также к высоким уровням ударных и линейных нагрузок.

Срок сохраняемости изделия обычно указывается не менее 15 лет. Число циклов «сочленение–расчленение» — порядка 500.

Приёмка и годы выпуска

Товар относится к приёмке категории «5». Годы выпуска — 1988–1992. Артикул — 41127. Категория — ШР16. Производитель не указан.

Применение

Розетка ШР16П1НШ3 востребована при сборке и ремонте радиоэлектронной аппаратуры, в силовых цепях постоянного и переменного тока, а также в составе кабельных сборок, где необходима механически прочная и устойчивая к вибрациям резьбовая пара с одним силовым контактом. Благодаря широкому температурному диапазону и стойкости к нагрузкам соединитель подходит для эксплуатации в жёстких условиях, включая наружный монтаж при обеспечении дополнительной защиты от пыли и влаги.
