Назначение и область применения

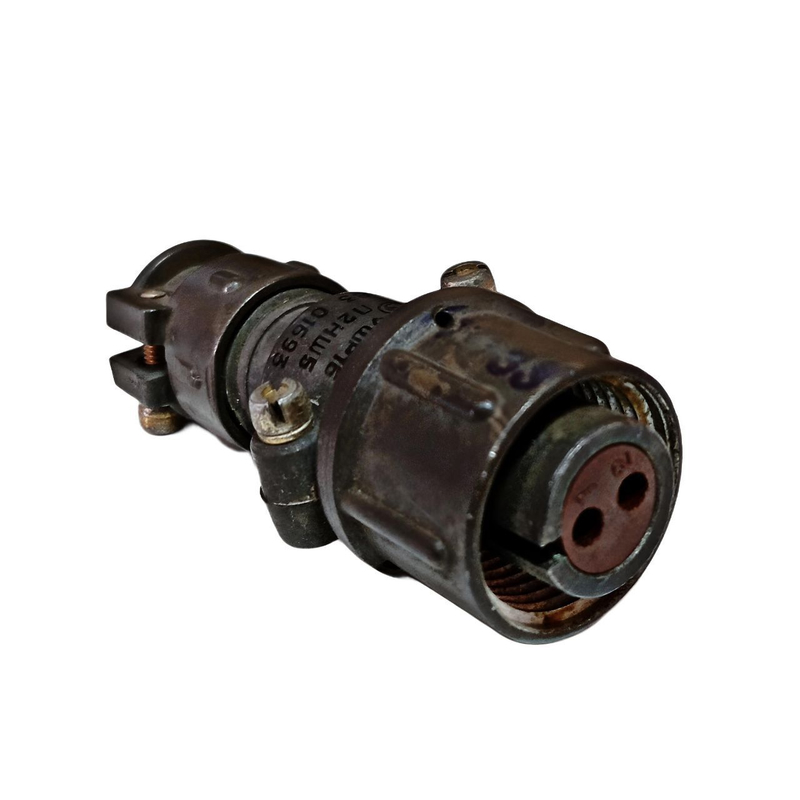

ШР16П1НШ3-К «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР16, предназначенную для создания надёжного разъёмного электрического соединения в цепях постоянного и переменного тока. Изделие применяется для подключения кабельных линий к блочным вилкам, в том числе к ответной части типа ШР16П1ЭШ3, в составе электротехнической и радиоэлектронной аппаратуры различного назначения. Конструкция рассчитана на эксплуатацию в стационарных и подвижных установках, где требуется стабильный электрический контакт при значительных токовых нагрузках.

Соединитель ориентирован на применение в промышленном оборудовании, системах электропитания, испытательных стендах, а также в аппаратуре связи и управления. Благодаря высокой допустимой токовой нагрузке и продуманной конструкции кабельного ввода, розетка подходит для подключения проводников большого сечения, что делает её востребованной в силовых цепях и цепях питания мощных потребителей.

Технические характеристики и особенности конструкции

Кабельная розетка оснащена одним контактом диаметром 3,5 мм с серебряным покрытием, обеспечивающим низкое переходное сопротивление и высокую устойчивость к окислению. Номинальный ток составляет до 50 А на контакт и суммарно по соединителю, что позволяет использовать изделие в цепях с высокой нагрузкой. Максимальное рабочее напряжение достигает 850 В, а диапазон рабочих частот — до 3 МГц. Сопротивление электрического контакта не превышает 0,75 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструктивными особенностями являются прямой кабельный патрубок и короткая цанговая втулка с гайкой, что обеспечивает надёжную фиксацию кабеля и защиту места ввода от механических воздействий. Хвостовики контактов рассчитаны на присоединение проводов сечением до 13 мм квадратных, что расширяет возможности применения изделия в силовых сетях.

Условия эксплуатации и стойкость к внешним факторам

Соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие устойчиво к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также к многократным ударным воздействиям с ускорением до 5000 метров на секунду в квадрате. Розетка выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Климатическое исполнение УХЛ позволяет использовать изделие как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги. Широкий температурный диапазон и стойкость к механическим воздействиям обеспечивают стабильную работу соединителя в сложных условиях эксплуатации, характерных для промышленных объектов и транспортного оборудования.

Надёжность и срок службы

Изделие рассчитано на длительную эксплуатацию с сохранением заявленных электрических параметров:

• количество циклов сочленения-расчленения — до 500;
• минимальная наработка на отказ — 1000 часов;
• срок сохраняемости до ввода в эксплуатацию — 15 лет.

Применение серебряного покрытия контактов снижает износ сопрягаемых поверхностей при многократных коммутациях и способствует стабильности переходного сопротивления на протяжении всего срока службы.

Расшифровка условного обозначения

Маркировка изделия содержит информацию о его конструктивных особенностях. Обозначение расшифровывается следующим образом:

• ШР — тип соединителя;
• 16 — условный размер корпуса;
• П — кабельная часть с прямым патрубком;
• 1 — число контактов;
• НШ — гайка патрубка с короткой цанговой втулкой;
• 3 — диаметр контакта 3,5 мм.

Артикул изделия — 8886. Приёмка «5» подтверждает соответствие партии установленным техническим требованиям и пригодность к применению по назначению.
