ШР16П1НШ3 — кабельная розетка для силовых электрических соединений

ШР16П1НШ3 — цилиндрический низкочастотный разъём серии ШР, выполненный в виде кабельной розетки с одним гнездовым контактом. Он применяется для разъёмного подключения силовых и сигнальных цепей постоянного и переменного тока в промышленной, измерительной, радиотехнической и специальной аппаратуре.

Конструкция с резьбовым сочленением обеспечивает надёжную механическую фиксацию в соединённом состоянии, а один контакт диаметром 3,5 мм рассчитан на передачу сравнительно большого тока. Разъём предназначен для работы с неэкранированным кабелем и оснащён прямым патрубком.

Расшифровка маркировки

Маркировка ШР16П1НШ3 содержит ключевые сведения о конструкции разъёма:

Таким образом, разъём ШР16П1НШ3 представляет собой одноконтактную кабельную розетку с прямым кабельным вводом. Контактное исполнение рассчитано на монтаж проводника пайкой.

Основные характеристики ШР16П1НШ3

Для разъёма ШР16П1НШ3 характерны следующие технические параметры:

• Количество контактов — 1.

• Диаметр рабочего контакта — 3,5 мм.

• Максимальная токовая нагрузка — до 50 А.

• Максимальное напряжение электрической цепи — до 850 В.

• Сопротивление контакта — не более 0,75 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Способ сочленения — резьбовой.

• Способ присоединения проводника — пайка.

• Число циклов сочленения и расчленения — до 500.

• Минимальная наработка — 1000 часов.

• Допустимое сечение присоединяемого провода — до 13 мм².

• Покрытие контактов — серебряное либо никелевое, в зависимости от исполнения.

Сочетание тока до 50 А и контактного диаметра 3,5 мм делает ШР16П1НШ3 подходящим для цепей питания, подключения мощных исполнительных устройств, силовых коммутационных узлов и оборудования, где требуется периодическое разъединение кабельной линии.

Конструкция и особенности

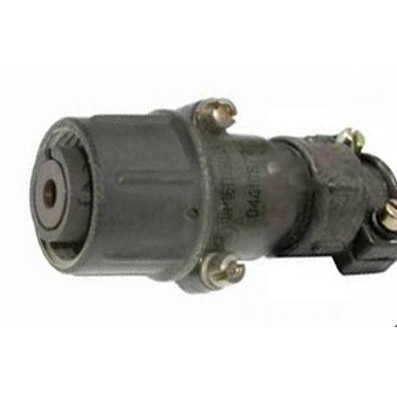

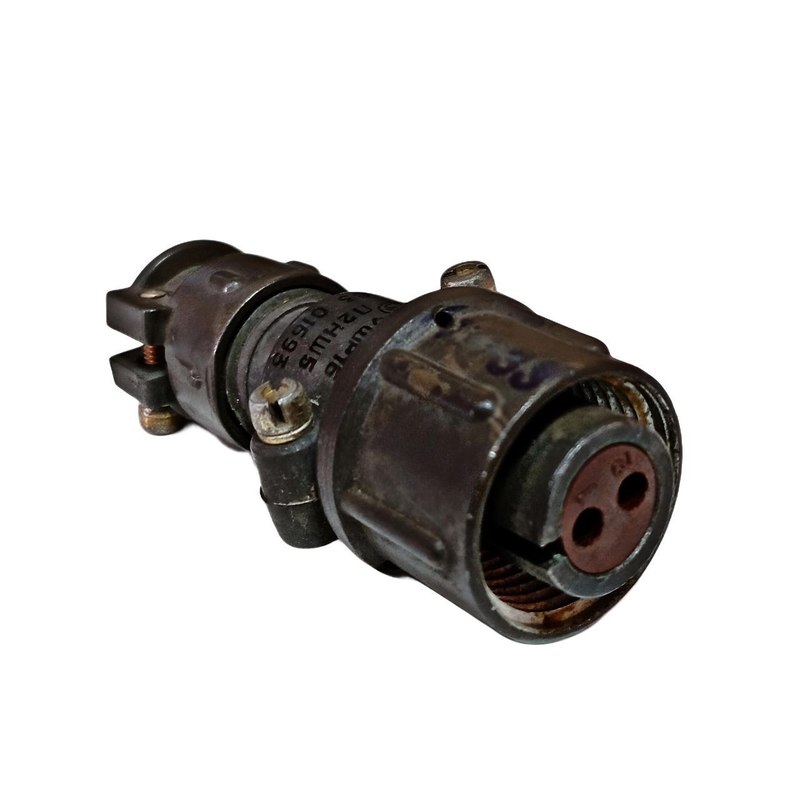

Кабельная розетка ШР16П1НШ3 выполнена в цилиндрическом корпусе. Прямой патрубок упрощает ввод кабеля по оси разъёма и удобен при линейной прокладке проводки внутри шкафов, приборных стоек, корпусов оборудования и кабельных жгутов.

Резьбовое соединение снижает риск случайного расстыковывания при вибрации, перемещении оборудования или механическом воздействии. Одношпоночная поляризация корпуса помогает правильно ориентировать ответную часть при подключении. Серебряное покрытие контактов обычно обеспечивает низкое переходное сопротивление; никелевое исполнение применяется там, где важна стойкость покрытия к условиям эксплуатации.

Важно учитывать, что ШР16П1НШ3 относится к негерметичным соединителям. Для наружной установки необходимо дополнительно защитить узел от прямого воздействия воды, пыли и загрязнений.

Условия эксплуатации

Разъём ШР16П1НШ3 рассчитан на эксплуатацию в климатическом исполнении УХЛ. Рабочий диапазон температуры окружающей среды составляет от −60 °C до +60 °C, а при учёте нагрева контактов допустима смена температур до +110 °C.

Соединитель также характеризуется устойчивостью к механическим факторам:

• Синусоидальная вибрация в диапазоне 1–5000 Гц.

• Вибрационное ускорение до 300 м/с².

• Одиночный механический удар с ускорением до 5000 м/с².

• Многократные удары с ускорением до 350 м/с².

• Линейные нагрузки с ускорением до 2000 м/с².

Такие параметры позволяют использовать разъём ШР16П1НШ3 в стационарных установках, подвижных системах, испытательных стендах, щитовом оборудовании, приборостроении и аппаратуре, подвергающейся вибрационным нагрузкам.

Применение разъёма

Кабельная розетка ШР16П1НШ3 востребована в узлах, где требуется надёжно передавать ток по одному проводнику и при необходимости быстро разъединять электрическую цепь без демонтажа кабеля. Типовые области применения:

• Силовые цепи постоянного и переменного тока.

• Подключение источников питания и мощной нагрузки.

• Электротехнические шкафы и распределительные устройства.

• Контрольно-измерительная и испытательная аппаратура.

• Радиоэлектронное и промышленное оборудование.

• Кабельные жгуты машин, механизмов и специализированной техники.

При подборе ответной части необходимо сверять тип соединителя, размер корпуса, контактное сочетание, исполнение патрубка и вид контактов. Для надёжной работы особенно важны правильная пайка проводника, отсутствие перегрева в месте присоединения и защита соединения от влаги и загрязнений.
