Назначение и область применения

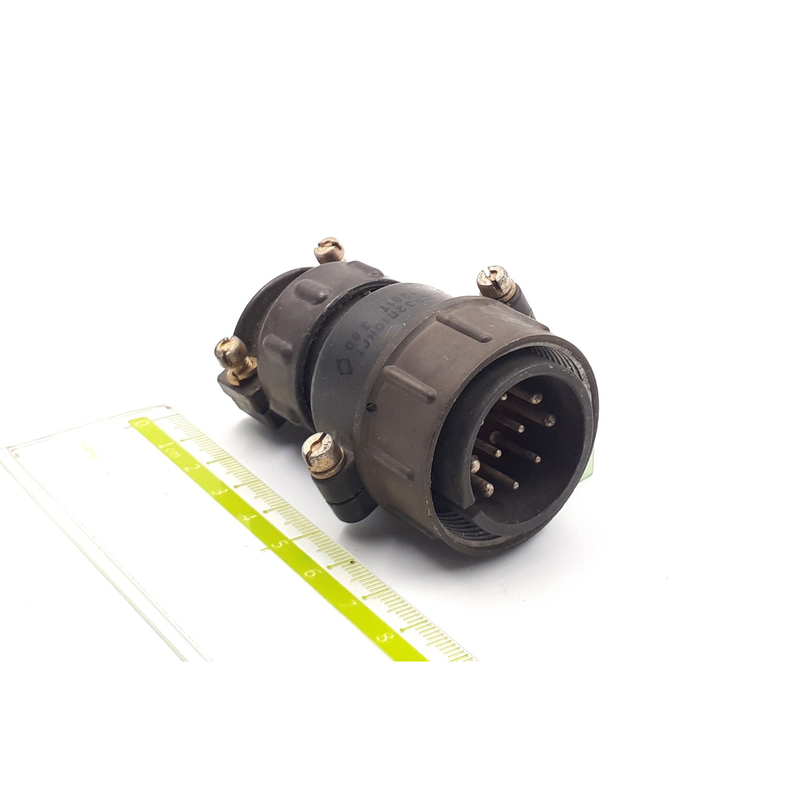

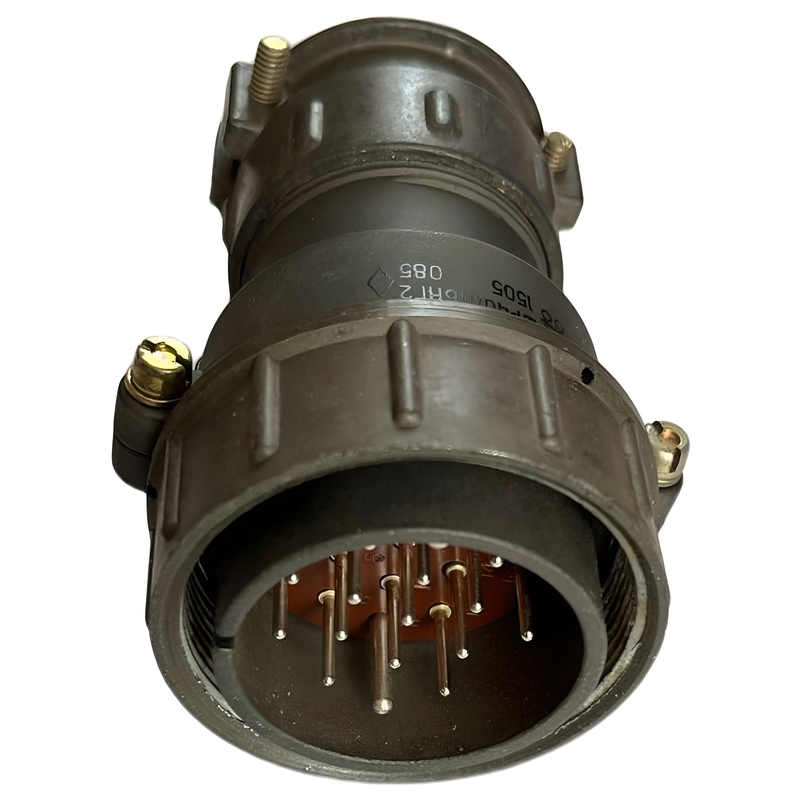

ШР16П1НГ3Н «5» представляет собой цилиндрический низкочастотный кабельный разъём — вилку серии ШР16 общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Основная функция — обеспечение разъёмного соединения кабеля с блочной розеткой, например ШР16П1ЭГ3. Изделие широко используется в промышленной аппаратуре, измерительных стендах, источниках питания и силовых модулях. Конструкция допускает как внутренний, так и наружный монтаж при условии защиты от влаги и пыли. Климатическое исполнение — УХЛ.

Расшифровка маркировки

Обозначение ШР16П1НГ3Н содержит информацию об исполнении и характеристиках разъёма:

• ШР — цилиндрический штепсельный разъём серии ШР;
• 16 — условный размер корпуса, габарит серии;
• П1 — исполнение, число и диаметр контактов: один контакт увеличенного диаметра под большой ток;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка, штекерная часть разъёма;
• 3 — вариант схемы и сочетания контактов, тип выполнения контактной группы;
• Н — принадлежность к группе изделий для неэкранированного кабеля.

Основные электрические характеристики

• Рабочий ток: до 50 А на одиночный контакт;
• Максимальное рабочее напряжение постоянного тока: не более 850 В;
• Диаметр контакта: 3,5 мм;
• Материал и покрытие контактов: медный сплав с серебряным покрытием, обеспечивающим низкое переходное сопротивление;
• Сопротивление контакта: примерно до 0,75 мОм для контакта диаметром 3,5 мм с серебряным покрытием;
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Механическая и климатическая стойкость

Разъём рассчитан на длительную эксплуатацию в условиях промышленного оборудования. Ресурс по числу циклов сочленений и расчленений достигает 500, наработка составляет не менее 1000 часов, срок сохраняемости — порядка 15 лет. Диапазон рабочих температур по серии ШР16 приблизительно от −60 до +60 градусов Цельсия с учётом перегрева контактов до примерно +110 градусов Цельсия.

• Вибрационные нагрузки: частоты от 1 до 5000 Гц, ускорение до 300 метров в секунду за секунду;
• Удары одиночного действия: до 5000 метров в секунду за секунду;
• Удары многократного действия: до 350 метров в секунду за секунду;
• Линейные нагрузки: до 2000 метров в секунду за секунду;
• Рабочее пониженное давление: до примерно 1,3 умноженное на 10 в минус четвёртой степени Па (10 в минус шестой степени миллиметров ртутного столба), что допускает работу в разреженной атмосфере.

Конструкция и монтаж

Корпус разъёма цилиндрический, кабельная вилка оснащена прямым патрубком под неэкранированный кабель. Соединение с ответной частью — резьбовое, обеспечивающее надёжный электрический контакт и защиту от самопроизвольного размыкания при вибрациях и механических воздействиях. В составе контактной группы один силовой контакт увеличенного диаметра, предназначенный для передачи значительных токов.

Приёмка изделия: «5». Артикул: 8883.
