ШР16П1НГ3 представляет собой кабельную вилку с прямым патрубком, предназначенную для неэкранированного кабеля. Это соединитель общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

• ШР — тип цилиндрического низкочастотного соединителя.

• 16 — условный размер корпуса.

• П1 — прямой патрубок, первая модификация.

• Н — для неэкранированного кабеля.

• Г — вилка (плаг).

• 3 — сочетание контактов (один контакт диаметром 3,5 мм).

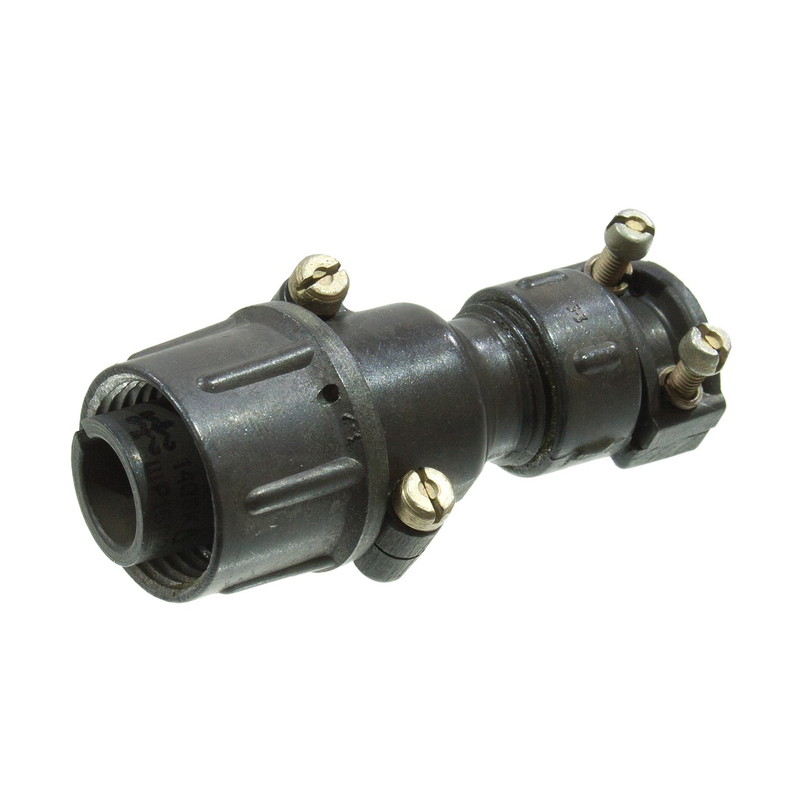

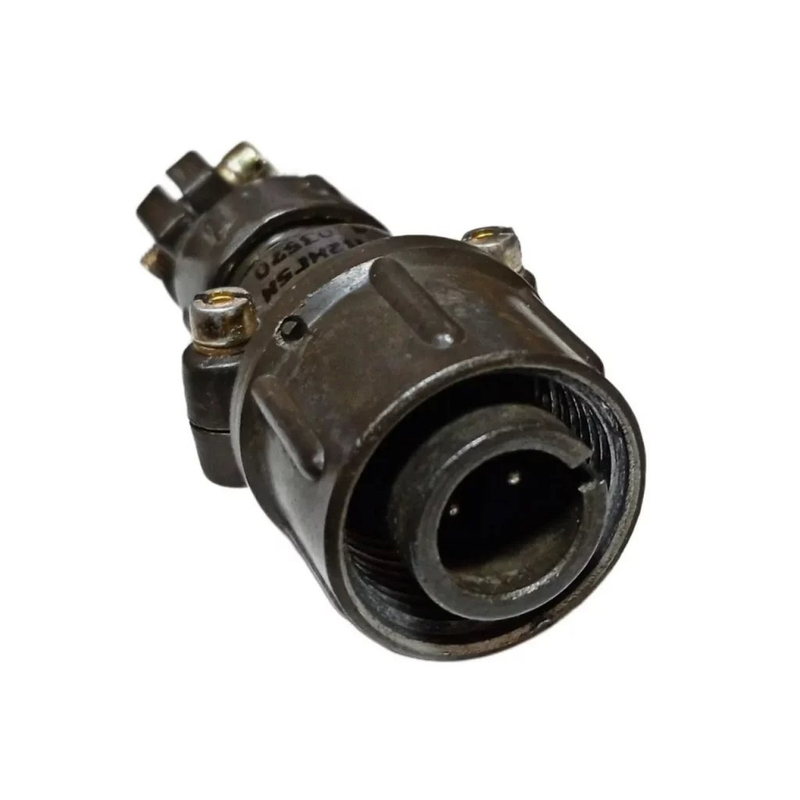

Изображение показывает типичную конструкцию вилки с одним контактом и патрубком для кабеля.

Технические характеристики

Соединитель выдерживает рабочий ток до 50 А и максимальное напряжение постоянного тока до 850 В. Сопротивление контакта не превышает 0,75–1,5 мОм, сопротивление изоляции — не менее 5000 МОм, покрытие контактов — серебро (или никель в версии ШР16П1НГ3Н).

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению до 1,3×10⁻⁴ Па. Климатическое исполнение УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги).

Надежность

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок хранения — не менее 15 лет. Подходит для проводов сечением до 13 мм².
