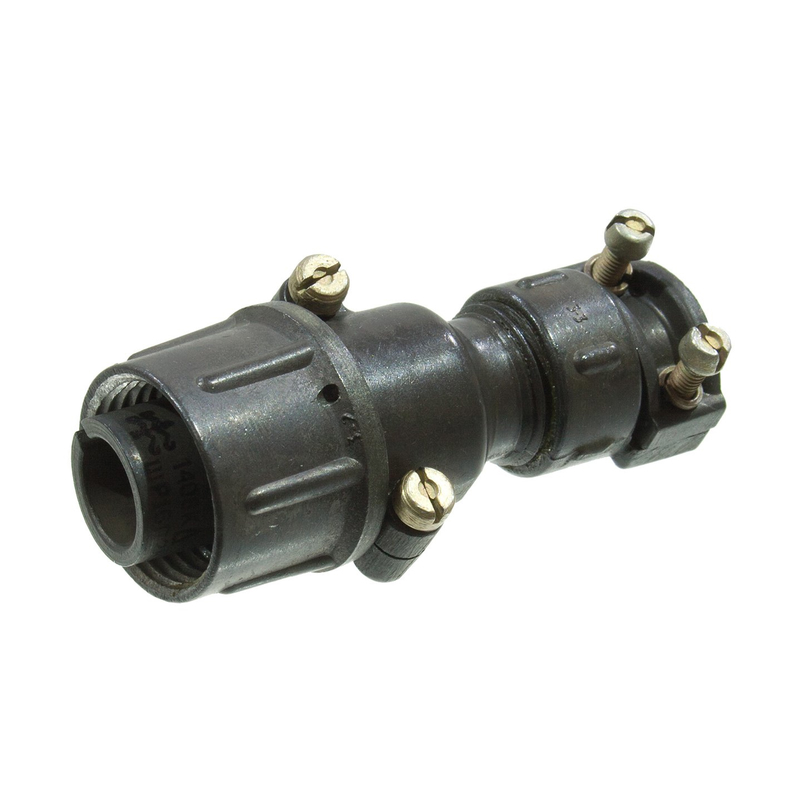

ШР16П1НГ3 — это кабельная вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для обеспечения надежного электрического контакта в аппаратуре.

Условный размер корпуса — 16, количество контактов — 1 (диаметр 3,5 мм). Максимальная токовая нагрузка на контакт и общая — 50 А, номинальное напряжение — до 850 В (амплитудное значение).

Сопротивление контакта не превышает 1,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Вилка имеет прямой патрубок (П) для неэкранированного кабеля (Н) и гайку патрубка соответствующего типа. Контакты могут быть с покрытием никелем (Н) или серебром, материал корпуса — алюминиевый сплав.

Метод сочленения — резьбовой, тип — негерметичный, климатическое исполнение УХЛ.

Рабочий диапазон температур: от -60°C до +60°C. Выдерживает синусоидальную вибрацию (1-5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные), атмосферное давление от 1,3×10⁻⁴ Па.

Ресурс: 500 циклов сочленений-расчленений, минимальная наработка — 1000 часов.

Эта вилка совместима с блочными розетками типа ШР16П1ЭГ3 и применяется в радиоэлектронной аппаратуре для цепей постоянного и переменного тока (до 3 МГц).
